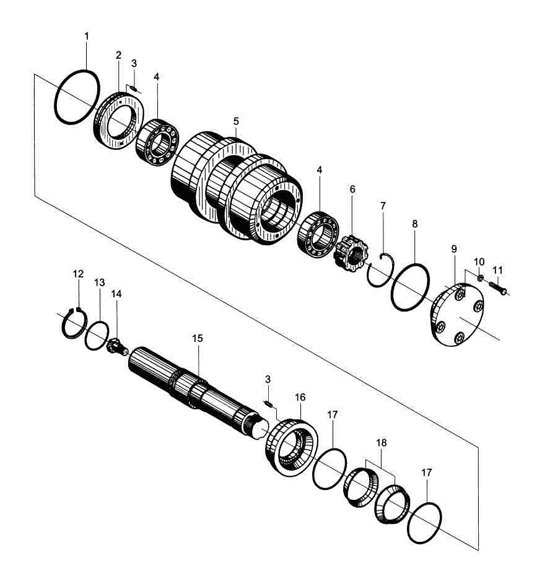

НЕСУЩИЙ КАТОК 320241

← ПЕРЕДНЕЕ НАПРАВЛЯЮЩЕЕ КОЛЕСО 320255 СЦЕПНОЙ МЕХАНИЗМ 350011 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:УПЛОТНИТЕЛЬНОЕ КОЛЬЦО 130 х 3.1

Каталожный номер:GB1235-76

Комплект:1

Примечание:

№ на схеме:2

Наименование:ВНУТРЕННЯЯ СКОБА, МАСЛЯНОЕ УПЛОТНЕНИЕ

Каталожный номер:321174

Комплект:1

Примечание:

№ на схеме:3

Наименование:ШПИЛЬКА D6 x 16

Каталожный номер:GB119-86

Комплект:4

Примечание:

№ на схеме:4

Наименование:ПОДШИПНИК 7511Е

Каталожный номер:GB297-84

Комплект:2

Примечание:

№ на схеме:5

Наименование:КОРПУС НЕСУЩЕГО КАТКА

Каталожный номер:321171

Комплект:1

Примечание:

№ на схеме:6

Наименование:СТОПОРНАЯ ГАЙКА

Каталожный номер:323561

Комплект:1

Примечание:

№ на схеме:7

Наименование:СТОПОРНОЕ КОЛЬЦО

Каталожный номер:323652

Комплект:1

Примечание:

№ на схеме:8

Наименование:УПЛОТНИТЕЛЬНОЕ КОЛЬЦО 105 x 3.1

Каталожный номер:GB1235-76

Комплект:1

Примечание:

№ на схеме:9

Наименование:КРЫШКА НЕСУЩЕГО КАТКА

Каталожный номер:321172

Комплект:1

Примечание:

№ на схеме:10

Наименование:ШАЙБА 10

Каталожный номер:GB93-87

Комплект:4

Примечание:

№ на схеме:11

Наименование:БОЛТ M10 x 30

Каталожный номер:GB5783-86

Комплект:4

Примечание:

№ на схеме:12

Наименование:КОНТРОВОЧНОЕ КОЛЬЦО 70

Каталожный номер:GB894.1-86

Комплект:1

Примечание:

№ на схеме:13

Наименование:УПЛОТНИТЕЛЬНОЕ КОЛЬЦО 70 x 3.1

Каталожный номер:GB1235-76

Комплект:1

Примечание:

№ на схеме:14

Наименование:ВИНТОВАЯ ЗАГЛУШКА

Каталожный номер:323651

Комплект:1

Примечание:

№ на схеме:15

Наименование:ВАЛ НЕСУЩЕГО КАТКА

Каталожный номер:322030

Комплект:1

Примечание:

№ на схеме:16

Наименование:ВНЕШНЯЯ СКОБА, МАСЛЯНОЕ УПЛОТНЕНИЕ

Каталожный номер:321173

Комплект:1

Примечание:

№ на схеме:17

Наименование:РЕЗИНОВОЕ КОЛЬЦО, ПЛАВАЮЩЕЕ УПЛОТНЕНИЕ

Каталожный номер:323648

Комплект:2

Примечание:

№ на схеме:18

Наименование:ПЛАВАЮЩЕЕ УПЛОТНИТЕЛЬНОЕ КОЛЬЦО

Каталожный номер:323647

Комплект:2

Примечание:
