ЛЕВОЕ ШАССИ 320027 и ПРАВОЕ ШАССИ 320028 - 2

← ЛЕВОЕ ШАССИ 320027 и ПРАВОЕ ШАССИ 320028 - 1 ЛЕВЫЙ НАТЯЖИТЕЛЬ ГУСЕНИЦЫ 320239 и ПРАВЫЙ НАТЯЖИТЕЛЬ ГУСЕНИЦЫ 320238 →

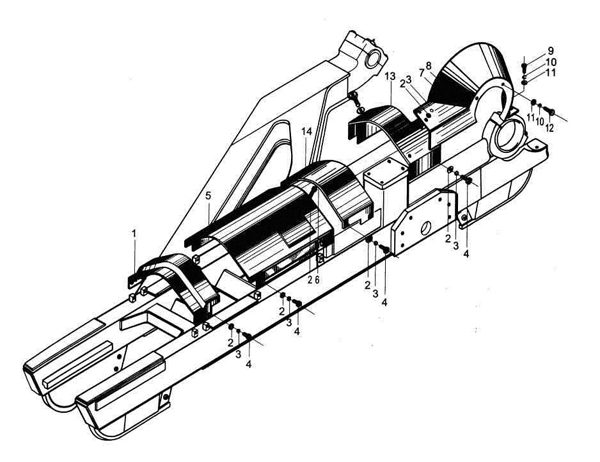

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:

Наименование:ЗАДНЯЯ ЗАЩИТА, ПРАВАЯ

Каталожный номер:320258

Комплект:1

Примечание:

№ на схеме:

Наименование:СРЕДНЯЯ ЗАЩИТА, ПРАВАЯ

Каталожный номер:320264

Комплект:1

Примечание:

№ на схеме:1

Наименование:ПЕРЕДНЯЯ ЗАЩИТА

Каталожный номер:323615

Комплект:2

Примечание:

№ на схеме:2

Наименование:ШАЙБА 12

Каталожный номер:GB97.1-85

Комплект:19

Примечание:

№ на схеме:3

Наименование:ШАЙБА 12

Каталожный номер:GB93-87

Комплект:18

Примечание:

№ на схеме:4

Наименование:БОЛТ M12 x 25

Каталожный номер:GB5783-86

Комплект:16

Примечание:

№ на схеме:5

Наименование:СРЕДНЯЯ ЗАЩИТА, ЛЕВАЯ

Каталожный номер:320263

Комплект:1

Примечание:

№ на схеме:6

Наименование:БОЛТ M12 x 40

Каталожный номер:GB5782-86

Комплект:1

Примечание:

№ на схеме:7

Наименование:БОЛТ M12 x 35

Каталожный номер:GB5783-86

Комплект:2

Примечание:

№ на схеме:8

Наименование:ЗАЩИТА, ЛЕВЫЙ ВАЛ

Каталожный номер:320261

Комплект:1

Примечание:

№ на схеме:9

Наименование:ЗАЩИТА, ПРАВЫЙ ВАЛ

Каталожный номер:320262

Комплект:1

Примечание:

№ на схеме:10

Наименование:БОЛТ M16 x 25

Каталожный номер:GB5783-86

Комплект:2

Примечание:

№ на схеме:11

Наименование:ШАЙБА 16

Каталожный номер:GB93-87

Комплект:2

Примечание:

№ на схеме:12

Наименование:ШАЙБА 16

Каталожный номер:GB97.1-85

Комплект:2

Примечание:

№ на схеме:13

Наименование:БОЛТ M16 x 30

Каталожный номер:GB5783-86

Комплект:2

Примечание:

№ на схеме:14

Наименование:ЗАДНЯЯ ЗАЩИТА, ЛЕВАЯ

Каталожный номер:320257

Комплект:1

Примечание:

№ на схеме:15

Наименование:ЗАДНЯЯ ЗАЩИТА

Каталожный номер:323614

Комплект:2

Примечание:
