КАБИНА УПРАВЛЕНИЯ 470278

КАБИНА УПРАВЛЕНИЯ 470278

← КОМПОНОВКА 470019 РАДИАТОР И ОХЛАДИТЕЛЬ МАСЛА 010220 →

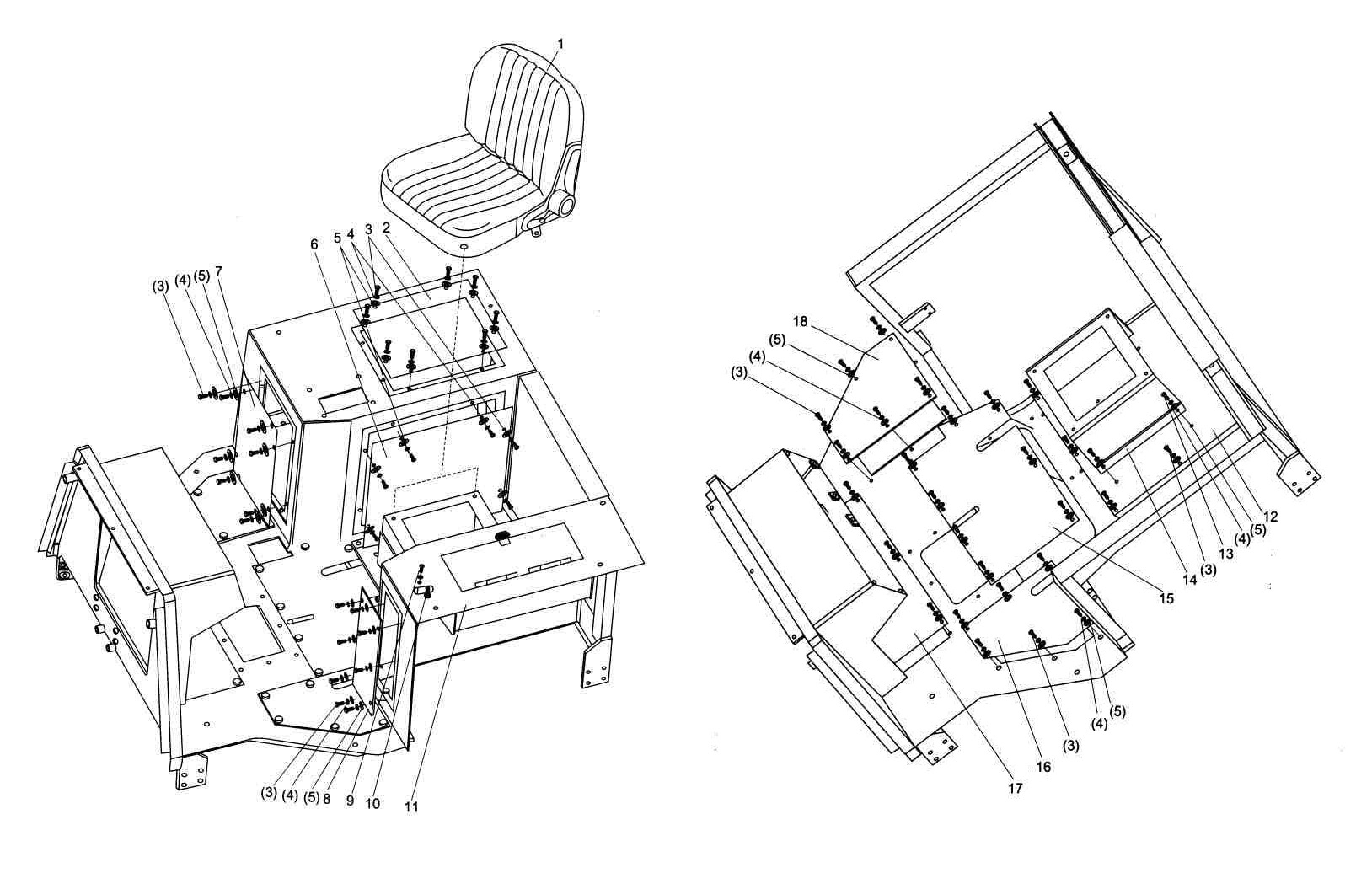

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:ОПОРНАЯ ПОВЕРХНОСТЬ
Каталожный номер:DS44/1HB
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:ВЕРХНЯЯ ПЛАСТИНА
Каталожный номер:474281
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:БОЛТ M12 x 20
Каталожный номер:GB5781-86
Комплект:50
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:ШАЙБА 10
Каталожный номер:GB93-87
Комплект:54
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:ШАЙБА 10
Каталожный номер:GB97.1-85
Комплект:54
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:БОКОВАЯ ПЛАСТИНА
Каталожный номер:474280
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:ПРАВАЯ БОКОВАЯ ПЛАСТИНА
Каталожный номер:474282
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:ЛЕВАЯ БОКОВАЯ ПЛАСТИНА
Каталожный номер:474284
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:ШАЙБА 8
Каталожный номер:GB93-87
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:БОЛТ M8 x 35
Каталожный номер:GB5783-86
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:КАБИНА УПРАВЛЕНИЯ
Каталожный номер:470271
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:ЗАДНЯЯ ПЛАСТИНА
Каталожный номер:470422
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:БОЛТ M10 x 25
Каталожный номер:GB5783-86
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:СУППОРТ ОПОРНОЙ ПОВЕРХНОСТИ
Каталожный номер:470421
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:ПЛАСТИНА КРЫШКИ
Каталожный номер:474269
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:ЛЕВАЯЯ ПЛАСТИНА
Каталожный номер:474271
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:ДЛИННАЯ ПЛАСТИНА
Каталожный номер:474258
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:ПРАВАЯ ПЛАСТИНА
Каталожный номер:474262
Комплект:1
Примечание:
