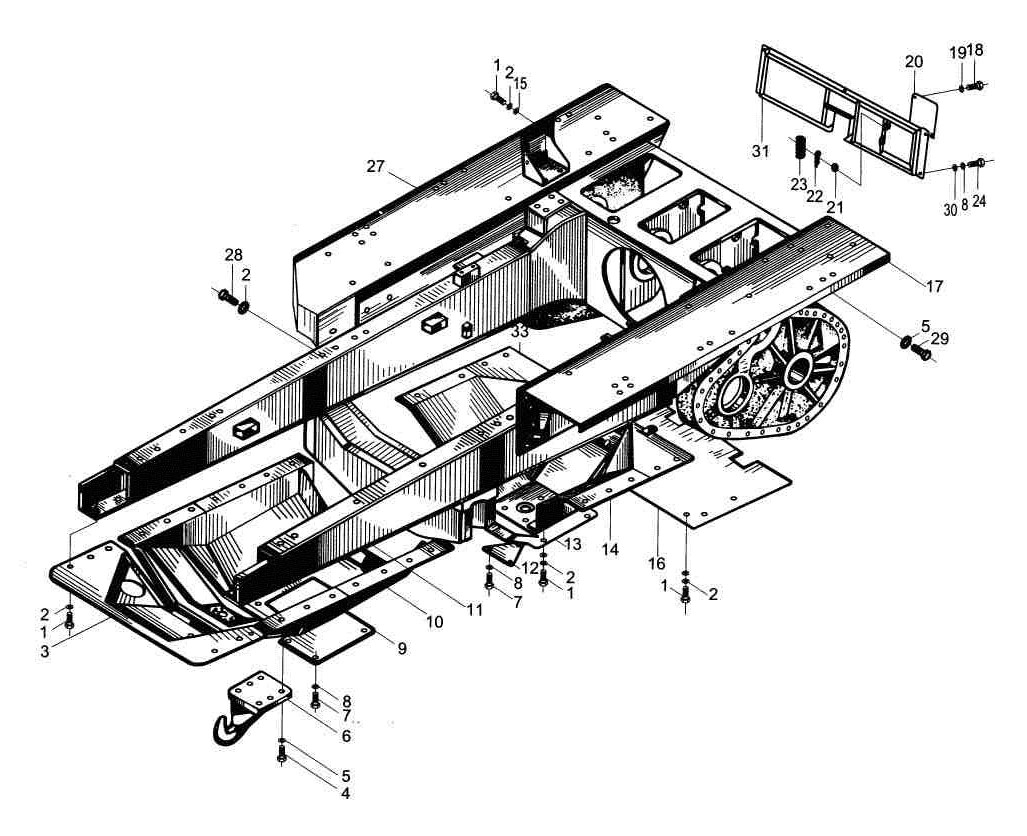

ГЛАВНАЯ РАМА 380020

← УПРАВЛЕНИЕ ТРАНСМИССИЕЙ 370014 КОНИЧЕСКАЯ ШЕСТЕРЕННАЯ ПЕРЕДАЧА 380210 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:БОЛТ M16 х 30

Каталожный номер:GB5783-86

Комплект:48

Примечание:

№ на схеме:2

Наименование:ШАЙБА 16

Каталожный номер:GB93-87

Комплект:70

Примечание:

№ на схеме:3

Наименование:ПЕРЕДНЯЯ ОСНОВНАЯ ПЛАСТИНА

Каталожный номер:380195

Комплект:1

Примечание:

№ на схеме:4

Наименование:БОЛТ M20 x 50

Каталожный номер:GB5783-86

Комплект:6

Примечание:

№ на схеме:5

Наименование:ШАЙБА 20

Каталожный номер:GB93-87

Комплект:22

Примечание:

№ на схеме:6

Наименование:КРЮК ТЯГОВЫЙ

Каталожный номер:381017

Комплект:1

Примечание:

№ на схеме:7

Наименование:БОЛТ M12 x 20-Zn.D

Каталожный номер:GB5783-86

Комплект:10

Примечание:

№ на схеме:8

Наименование:ШАЙБА 12

Каталожный номер:GB93-87

Комплект:19

Примечание:

№ на схеме:9

Наименование:ПЛАСТИНА КРЫШКИ

Каталожный номер:383321

Комплект:1

Примечание:

№ на схеме:10

Наименование:СРЕДНЯЯ ОСНОВНАЯ ПЛАСТИНА

Каталожный номер:380193

Комплект:1

Примечание:

№ на схеме:11

Наименование:ГЛАВНАЯ РАМА

Каталожный номер:380203

Комплект:1

Примечание:

№ на схеме:12

Наименование:ПЛАСТИНА КРЫШКИ

Каталожный номер:383322

Комплект:2

Примечание:

№ на схеме:13

Наименование:НИЖНЯЯ ОСНОВНАЯ ПЛАСТИНА

Каталожный номер:380211

Комплект:1

Примечание:

№ на схеме:14

Наименование:ЛЕВАЯ ОСНОВНАЯ ПЛАСТИНА

Каталожный номер:380198

Комплект:1

Примечание:

№ на схеме:15

Наименование:ШАЙБА 16

Каталожный номер:GB97.1-85

Комплект:8

Примечание:

№ на схеме:16

Наименование:ЗАДНЯЯ НАКЛАДКА

Каталожный номер:380202

Комплект:1

Примечание:

№ на схеме:17

Наименование:ОПОРНАЯ ПОВЕРХНОСТЬ КОЛЕНА, ЛЕВАЯ

Каталожный номер:380222

Комплект:1

Примечание:

№ на схеме:18

Наименование:БОЛТ M10 x 0

Каталожный номер:GB5783-86

Комплект:4

Примечание:

№ на схеме:19

Наименование:ШАЙБА 10

Каталожный номер:GB97.1-85

Комплект:4

Примечание:

№ на схеме:20

Наименование:ПЛАСТИНА КРЫШКИ

Каталожный номер:383410

Комплект:1

Примечание:

№ на схеме:21

Наименование:ЦИЛИНДРИЧЕСКАЯ ШПИЛЬКА A6 x 16

Каталожный номер:GB882-86

Комплект:2

Примечание:

№ на схеме:22

Наименование:КЛИНОВАЯ ШПИЛЬКА 2 x 14

Каталожный номер:GB91-86

Комплект:2

Примечание:

№ на схеме:23

Наименование:ПРУЖИНА

Каталожный номер:383310

Комплект:1

Примечание:

№ на схеме:24

Наименование:БОЛТ M12 x 25

Каталожный номер:GB5783-85

Комплект:5

Примечание:

№ на схеме:25

Наименование:СУППОРТ

Каталожный номер:380227

Комплект:2

Примечание:

№ на схеме:26

Наименование:ПРАВАЯ ОСНОВНАЯ ПЛАСТИНА

Каталожный номер:380220

Комплект:1

Примечание:

№ на схеме:27

Наименование:ОПОРНАЯ ПОВЕРХНОСТЬ КОЛЕНА, ПРАВАЯ

Каталожный номер:380223

Комплект:1

Примечание:

№ на схеме:28

Наименование:БОЛТ M16 x 45

Каталожный номер:GB5781-86

Комплект:12

Примечание:

№ на схеме:29

Наименование:БОЛТ M20 x 40

Каталожный номер:GB5783-86

Комплект:10

Примечание:

№ на схеме:30

Наименование:ШАЙБА 12

Каталожный номер:GB97.1-85

Комплект:5

Примечание:

№ на схеме:31

Наименование:ЗАДНИЙ ДЕМПФЕР

Каталожный номер:380228

Комплект:1

Примечание:
