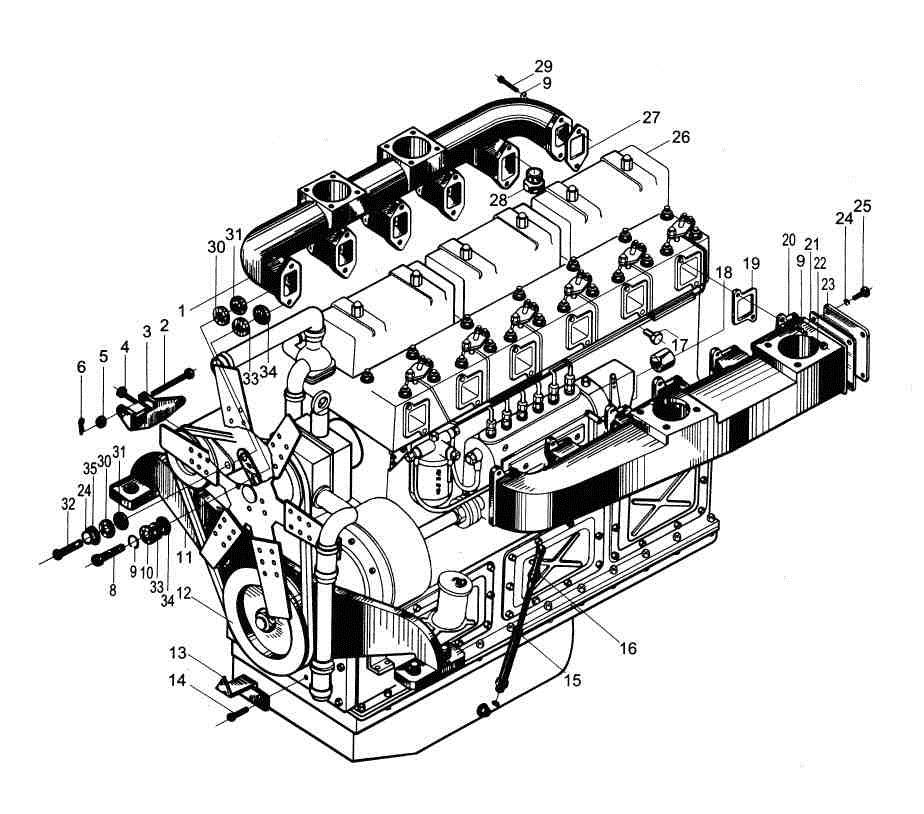

ДИЗЕЛЬНЫЙ ДВИГАТЕЛЬ 010031

← РЫХЛИТЕЛЬ 740013 ГЛУШИТЕЛЬ 0А63000 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:УЗЕЛ ВЫХЛОПНОЙ ТРУБЫ

Каталожный номер:0A02005

Комплект:1

Примечание:

№ на схеме:2

Наименование:БОЛТ

Каталожный номер:0A02032

Комплект:1

Примечание:

№ на схеме:3

Наименование:СУППОРТ ГЕНЕРАТОРА

Каталожный номер:0A02008

Комплект:1

Примечание:

№ на схеме:4

Наименование:БОЛТ M10 x 25

Каталожный номер:GB5783-86

Комплект:2

Примечание:

№ на схеме:5

Наименование:ГАЙКА M10

Каталожный номер:GB6171-86

Комплект:1

Примечание:

№ на схеме:6

Наименование:ШПИЛЬКА 2.5 x 25

Каталожный номер:GB91-86

Комплект:1

Примечание:

№ на схеме:7

Наименование:РЕГУЛИРОВОЧНЫЙ СУППОРТ

Каталожный номер:0A02036

Комплект:1

Примечание:

№ на схеме:8

Наименование:БОЛТ M10 x 70

Каталожный номер:GB5782-86

Комплект:1

Примечание:

№ на схеме:9

Наименование:ШАЙБА 10

Каталожный номер:GB93-87

Комплект:27

Примечание:

№ на схеме:10

Наименование:ШАЙБА 10

Каталожный номер:GB97.1-85

Комплект:1

Примечание:

№ на схеме:11

Наименование:ПЕРЕДНИЙ СУППОРТ

Каталожный номер:0A02035

Комплект:1

Примечание:

№ на схеме:12

Наименование:ДИСК РЕМНЯ

Каталожный номер:0A02001

Комплект:1

Примечание:

№ на схеме:13

Наименование:УКАЗАТЕЛЬ

Каталожный номер:0A02012

Комплект:1

Примечание:

№ на схеме:14

Наименование:БОЛТ M10 x 45

Каталожный номер:GB5783-86

Комплект:2

Примечание:

№ на схеме:15

Наименование:СЕДЛО ИЗМЕРИТЕЛЬНОГО СТЕРЖНЯ

Каталожный номер:0A02208

Комплект:

Примечание:

№ на схеме:16

Наименование:ИЗМЕРИТЕЛЬНЫЙ СТЕРЖЕНЬ

Каталожный номер:0A02025

Комплект:

Примечание:

№ на схеме:17

Наименование:БОЛТ M8 x 12

Каталожный номер:GB5783-86

Комплект:2

Примечание:

№ на схеме:18

Наименование:КРЫШКА ПОВОРОТНОЙ ОСИ

Каталожный номер:0A02009

Комплект:1

Примечание:

№ на схеме:19

Наименование:ПРОКЛАДКА ВПУСКНОЙ ТРУБЫ

Каталожный номер:0A02004

Комплект:6

Примечание:

№ на схеме:20

Наименование:ВПУСКНАЯ ТРУБА

Каталожный номер:0A02010

Комплект:1

Примечание:

№ на схеме:21

Наименование:ПРОКЛАДКА

Каталожный номер:0A02003

Комплект:1

Примечание:

№ на схеме:22

Наименование:БОЛТ M10 x 25

Каталожный номер:GB5783-86

Комплект:6

Примечание:

№ на схеме:23

Наименование:ПЛАСТИНА КРЫШКИ

Каталожный номер:0A02002

Комплект:1

Примечание:

№ на схеме:24

Наименование:ШАЙБА 8

Каталожный номер:GB93-87

Комплект:4

Примечание:

№ на схеме:25

Наименование:БОЛТ M8 х 20

Каталожный номер:GB5783-86

Комплект:4

Примечание:

№ на схеме:26

Наименование:ДИЗЕЛЬНЫЙ ДВИГАТЕЛЬ

Каталожный номер:6135AK-10

Комплект:1

Примечание:

№ на схеме:27

Наименование:ПРОКЛАДКА, ВЫХЛОПНАЯ ТРУБА

Каталожный номер:0A02006

Комплект:6

Примечание:

№ на схеме:28

Наименование:ВИНТОВАЯ ЗАГЛУШКА

Каталожный номер:0A02007

Комплект:1

Примечание:

№ на схеме:29

Наименование:БОЛТ M10 x 25

Каталожный номер:GB898-88

Комплект:24

Примечание:

№ на схеме:30

Наименование:ШАЙБА 8

Каталожный номер:GB849-88

Комплект:2

Примечание:

№ на схеме:31

Наименование:ШАЙБА 8

Каталожный номер:GB850-88

Комплект:2

Примечание:

№ на схеме:32

Наименование:БОЛТ M8 x 45

Каталожный номер:GB5783-86

Комплект:1

Примечание:

№ на схеме:33

Наименование:ШАЙБА 10

Каталожный номер:GB849-86

Комплект:2

Примечание:

№ на схеме:34

Наименование:ШАЙБА 10

Каталожный номер:GB850-88

Комплект:2

Примечание:

№ на схеме:35

Наименование:ШАЙБА 8

Каталожный номер:GB971-85

Комплект:1

Примечание:
