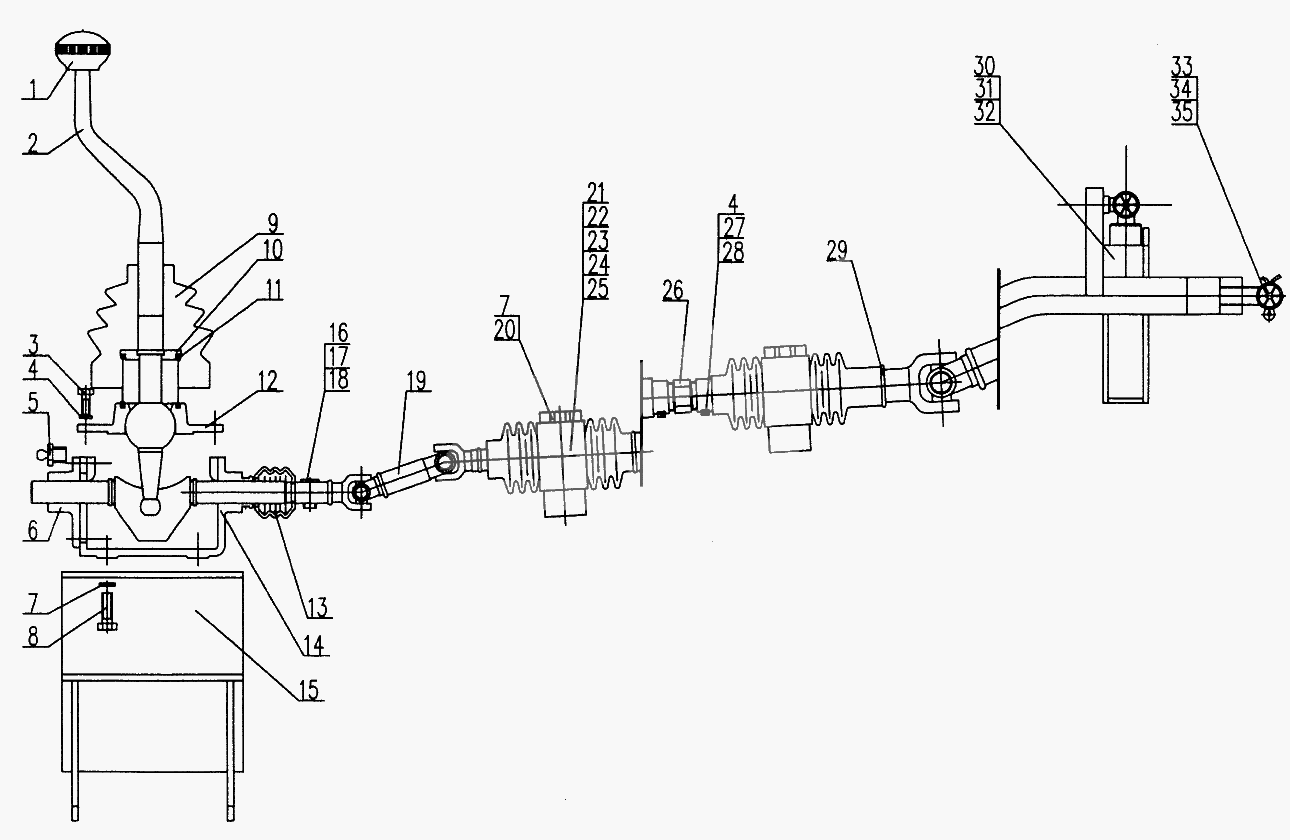

Управление трансмиссией

← Рулевое управление Гидросистема-1 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Handle ball

Каталожный номер:XZ16K.70.2-1

Комплект:1

Примечание:

№ на схеме:2

Наименование:Shift lever

Каталожный номер:XZ50K.70.1

Комплект:1

Примечание:

№ на схеме:3

Наименование:Bolt M8x20

Каталожный номер:10410011

Комплект:4

Примечание:

№ на схеме:4

Наименование:Washer 8

Каталожный номер:10440001

Комплект:6

Примечание:

№ на схеме:5

Наименование:Oil Cup M8x1

Каталожный номер:10810011

Комплект:2

Примечание:

№ на схеме:6

Наименование:Box

Каталожный номер:XZ16K.70.6

Комплект:1

Примечание:

№ на схеме:7

Наименование:Washer 10

Каталожный номер:10440006

Комплект:4

Примечание:

№ на схеме:8

Наименование:Bolt M10x30

Каталожный номер:10410038

Комплект:4

Примечание:

№ на схеме:9

Наименование:Dust guard shell

Каталожный номер:11210336

Комплект:1

Примечание:

№ на схеме:10

Наименование:Spring clip

Каталожный номер:XZ16K.70-3

Комплект:1

Примечание:

№ на схеме:11

Наименование:Spring

Каталожный номер:XZ16K.70-4

Комплект:1

Примечание:

№ на схеме:12

Наименование:Upper cover

Каталожный номер:XZ16K.70.1

Комплект:1

Примечание:

№ на схеме:13

Наименование:Dust guard shell

Каталожный номер:XZ16K.70-14

Комплект:1

Примечание:

№ на схеме:14

Наименование:Connection shaft

Каталожный номер:XZ16K.70.5

Комплект:1

Примечание:

№ на схеме:15

Наименование:Support

Каталожный номер:XZ16K.70.15A

Комплект:1

Примечание:

№ на схеме:16

Наименование:Pin B12x40

Каталожный номер:10470301

Комплект:1

Примечание:

№ на схеме:17

Наименование:Washer 12

Каталожный номер:10440012

Комплект:1

Примечание:

№ на схеме:18

Наименование:Pin 4x24

Каталожный номер:10470302

Комплект:1

Примечание:

№ на схеме:19

Наименование:Pull rod

Каталожный номер:XZ16K.70.13A

Комплект:1

Примечание:

№ на схеме:20

Наименование:Bolt M10x80

Каталожный номер:10410227

Комплект:4

Примечание:

№ на схеме:21

Наименование:Bearing cover

Каталожный номер:XZ16K.70-9

Комплект:2

Примечание:

№ на схеме:22

Наименование:Bearing

Каталожный номер:XZ16K.70-8

Комплект:4

Примечание:

№ на схеме:23

Наименование:Bearing cover

Каталожный номер:XZ16K.70-7

Комплект:2

Примечание:

№ на схеме:24

Наименование:Oil cup M10x1

Каталожный номер:10810019

Комплект:2

Примечание:

№ на схеме:25

Наименование:Templet

Каталожный номер:XZ16K.70-10A

Комплект:2

Примечание:

№ на схеме:26

Наименование:Bolt

Каталожный номер:XZ16K.70-12A

Комплект:1

Примечание:

№ на схеме:27

Наименование:Bolt M8x40

Каталожный номер:10410140

Комплект:2

Примечание:

№ на схеме:28

Наименование:Nut M8

Каталожный номер:10430001

Комплект:2

Примечание:

№ на схеме:29

Наименование:Pull rod

Каталожный номер:XZ50K.70.5

Комплект:1

Примечание:

№ на схеме:30

Наименование:Bracket

Каталожный номер:XZ16K.70.3

Комплект:1

Примечание:

№ на схеме:31

Наименование:Pole assembly

Каталожный номер:XZ50K.70.4

Комплект:1

Примечание:

№ на схеме:32

Наименование:Washer 10

Каталожный номер:16440009

Комплект:1

Примечание:

№ на схеме:33

Наименование:Rocker assembly

Каталожный номер:XZ50K.70.2

Комплект:1

Примечание:

№ на схеме:34

Наименование:Nut M10

Каталожный номер:10430162

Комплект:1

Примечание:

№ на схеме:35

Наименование:Pin 2.5x24

Каталожный номер:10470171

Комплект:1

Примечание:
