Пневмоклапан-2

← Пневмоклапан-1 Пневмоклапан-3 →

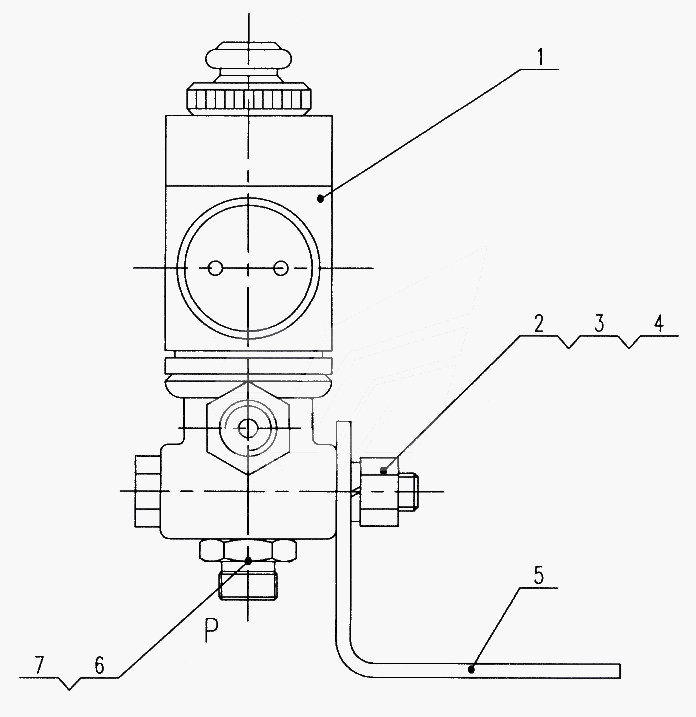

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Solenoid valve

Каталожный номер:10100252

Комплект:1

Примечание:

№ на схеме:2

Наименование:Bolt M8x60

Каталожный номер:10410563

Комплект:2

Примечание:

№ на схеме:3

Наименование:Nut M8

Каталожный номер:10430001

Комплект:2

Примечание:

№ на схеме:4

Наименование:Washer 8

Каталожный номер:10440001

Комплект:2

Примечание:

№ на схеме:5

Наименование:Bending plate

Каталожный номер:XZ16K.41.2-2

Комплект:1

Примечание:

№ на схеме:6

Наименование:Connection

Каталожный номер:XZ16K.41.2-1A

Комплект:2

Примечание:

№ на схеме:7

Наименование:Washer 12

Каталожный номер:10440017

Комплект:2

Примечание:
