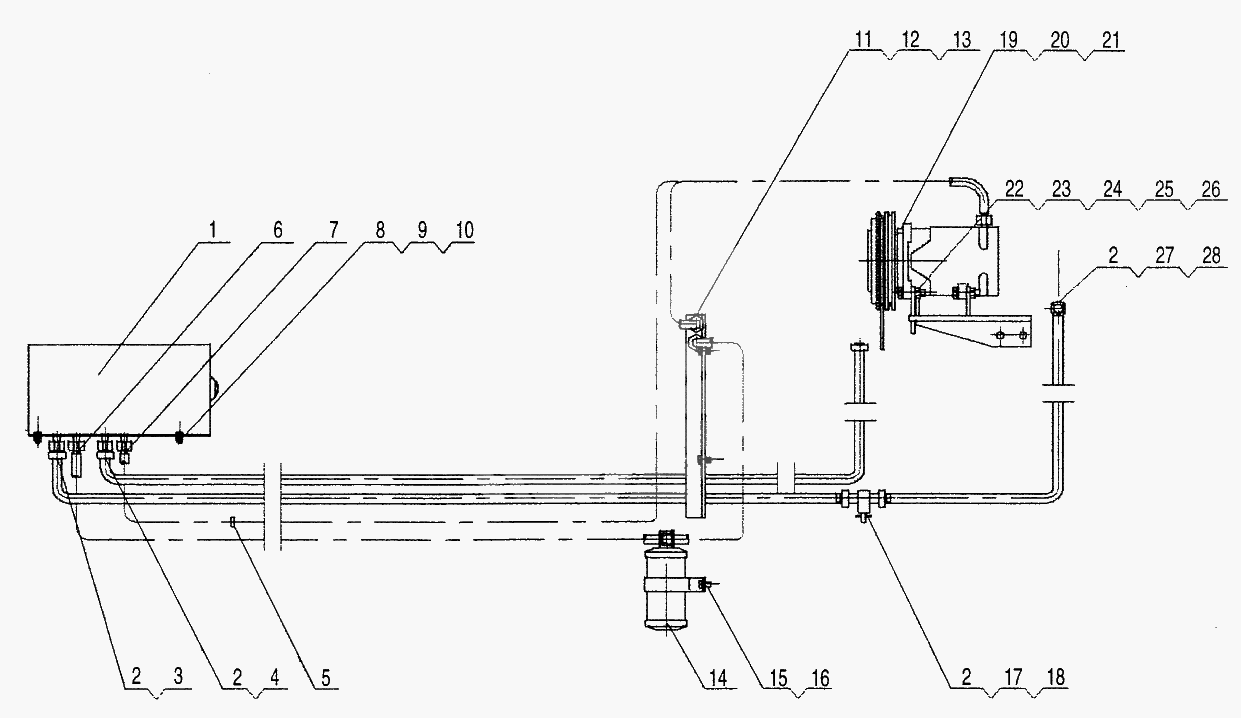

Кондиционер

← Кабина Установка двигателя-1 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Evaporator

Каталожный номер:QX

Комплект:1

Примечание:

№ на схеме:2

Наименование:Throat clip

Каталожный номер:OX

Комплект:6

Примечание:

№ на схеме:3

Наименование:Rubber hose

Каталожный номер:XZ16K.83-1A

Комплект:1

Примечание:

№ на схеме:4

Наименование:Rubber hose

Каталожный номер:XZ16K.83-2A

Комплект:1

Примечание:

№ на схеме:5

Наименование:Clip belt

Каталожный номер:ZD150x3.5

Комплект:10

Примечание:

№ на схеме:6

Наименование:Hose

Каталожный номер:Hose

Комплект:1

Примечание:

№ на схеме:8

Наименование:Bolt M6x16

Каталожный номер:10410374

Комплект:4

Примечание:

№ на схеме:9

Наименование:Nut M6

Каталожный номер:10430009

Комплект:4

Примечание:

№ на схеме:10

Наименование:Washer 6

Каталожный номер:10440022

Комплект:4

Примечание:

№ на схеме:12

Наименование:Radiator

Каталожный номер:GW142523

Комплект:1

Примечание:

№ на схеме:14

Наименование:Reservoir

Каталожный номер:GW-R12

Комплект:1

Примечание:

№ на схеме:15

Наименование:Bolt M8x16

Каталожный номер:10410026

Комплект:5

Примечание:

№ на схеме:16

Наименование:Washer 8

Каталожный номер:10440001

Комплект:5

Примечание:

№ на схеме:17

Наименование:Water drain valve

Каталожный номер:CA10B

Комплект:1

Примечание:

№ на схеме:18

Наименование:Three-way connection

Каталожный номер:XZ16K.83-4

Комплект:1

Примечание:

№ на схеме:19

Наименование:Commpressor

Каталожный номер:SE5H14

Комплект:1

Примечание:

№ на схеме:20

Наименование:Traingular belt

Каталожный номер:RECV13/8X1131Ii

Комплект:1

Примечание:

№ на схеме:21

Наименование:Adjusting plate

Каталожный номер:XZ25K.83-2

Комплект:1

Примечание:

№ на схеме:22

Наименование:Bolt M10x40

Каталожный номер:10410022

Комплект:4

Примечание:

№ на схеме:23

Наименование:Nut M10

Каталожный номер:10430004

Комплект:4

Примечание:

№ на схеме:24

Наименование:Washer 10

Каталожный номер:10440006

Комплект:8

Примечание:

№ на схеме:25

Наименование:Washer 10

Каталожный номер:10440009

Комплект:4

Примечание:

№ на схеме:26

Наименование:Commpressor

Каталожный номер:XZ25K.83-1A

Комплект:1

Примечание:

№ на схеме:27

Наименование:Rubber hose

Каталожный номер:XZ16K.83-3A

Комплект:1

Примечание:

№ на схеме:28

Наименование:Water drain valve

Каталожный номер:FS-130500

Комплект:1

Примечание:
