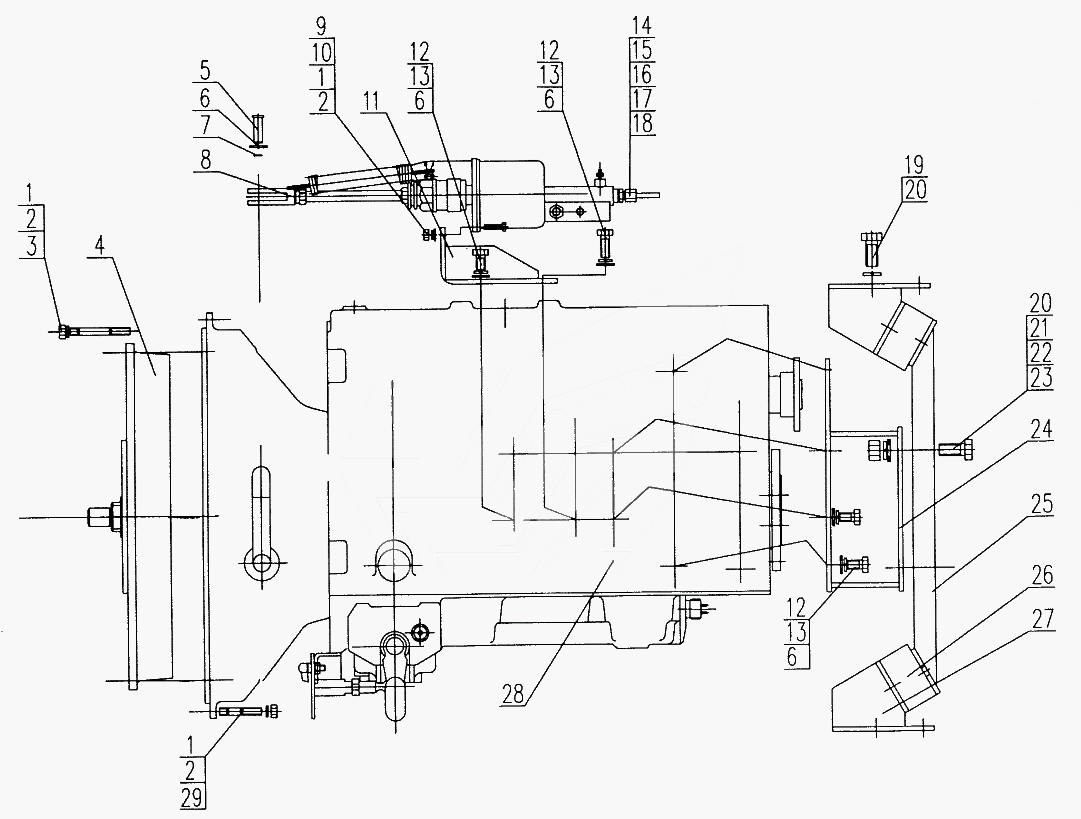

XZ16K.50A Gear - box and Suspension

← XZ50K.48 Radiator Assy XZ50K.50A Gear - box and Suspension →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Nut M10

Каталожный номер:10430004

Комплект:28

Примечание:

№ на схеме:2

Наименование:Washer 10

Каталожный номер:10440006

Комплект:28

Примечание:

№ на схеме:3

Наименование:Bolt M10x70

Каталожный номер:10410659

Комплект:12

Примечание:

№ на схеме:4

Наименование:Clutch

Каталожный номер:10310064

Комплект:1

Примечание:

№ на схеме:5

Наименование:PinB12x35

Каталожный номер:10470084

Комплект:1

Примечание:

№ на схеме:6

Наименование:Washer 12

Каталожный номер:10440012

Комплект:6

Примечание:

№ на схеме:7

Наименование:Pin 4x24

Каталожный номер:10470302

Комплект:1

Примечание:

№ на схеме:8

Наименование:Clutch branch pump

Каталожный номер:10100120

Комплект:1

Примечание:

№ на схеме:9

Наименование:Bolt M10x25

Каталожный номер:10430021

Комплект:4

Примечание:

№ на схеме:10

Наименование:Washer 10

Каталожный номер:10440009

Комплект:4

Примечание:

№ на схеме:11

Наименование:Support

Каталожный номер:XZ16K.50.IB

Комплект:1

Примечание:

№ на схеме:12

Наименование:Bolt M12x1.5x25

Каталожный номер:10410253

Комплект:8

Примечание:

№ на схеме:13

Наименование:Washer 12

Каталожный номер:10440010

Комплект:8

Примечание:

№ на схеме:14

Наименование:Copper tube

Каталожный номер:XZ16K.50-7

Комплект:1

Примечание:

№ на схеме:15

Наименование:Nut A8

Каталожный номер:10430122

Комплект:2

Примечание:

№ на схеме:16

Наименование:Clip sleeve 8

Каталожный номер:11210286

Комплект:2

Примечание:

№ на схеме:17

Наименование:10440016

Каталожный номер:10440016

Комплект:1

Примечание:

№ на схеме:18

Наименование:Connection

Каталожный номер:XZ16K.50-6B

Комплект:1

Примечание:

№ на схеме:19

Наименование:Bolt M16x35

Каталожный номер:10410006

Комплект:10

Примечание:

№ на схеме:20

Наименование:Washer 16

Каталожный номер:10440005

Комплект:10

Примечание:

№ на схеме:21

Наименование:Bolt M16x40

Каталожный номер:10410047

Комплект:2

Примечание:

№ на схеме:22

Наименование:Nut M16

Каталожный номер:10430007

Комплект:2

Примечание:

№ на схеме:23

Наименование:Washer 16

Каталожный номер:10440002

Комплект:8

Примечание:

№ на схеме:24

Наименование:Support

Каталожный номер:XZ16K.50.5A

Комплект:1

Примечание:

№ на схеме:25

Наименование:Support

Каталожный номер:XZ16K.50.ЗA

Комплект:1

Примечание:

№ на схеме:26

Наименование:Cushioning

Каталожный номер:11210443

Комплект:2

Примечание:

№ на схеме:27

Наименование:Sprag

Каталожный номер:XZ16K.50.4A

Комплект:2

Примечание:

№ на схеме:28

Наименование:Transmission

Каталожный номер:10310076

Комплект:1

Примечание:

№ на схеме:29

Наименование:Bolt M10x35

Каталожный номер:10410234

Комплект:12

Примечание:
