XZ16K.45B Engine Fixing (6)

XZ16K.45B Engine Fixing (6)

← XZ16K.45В Engine Fixing (5) XZ25К.45 Engine Install (I) →

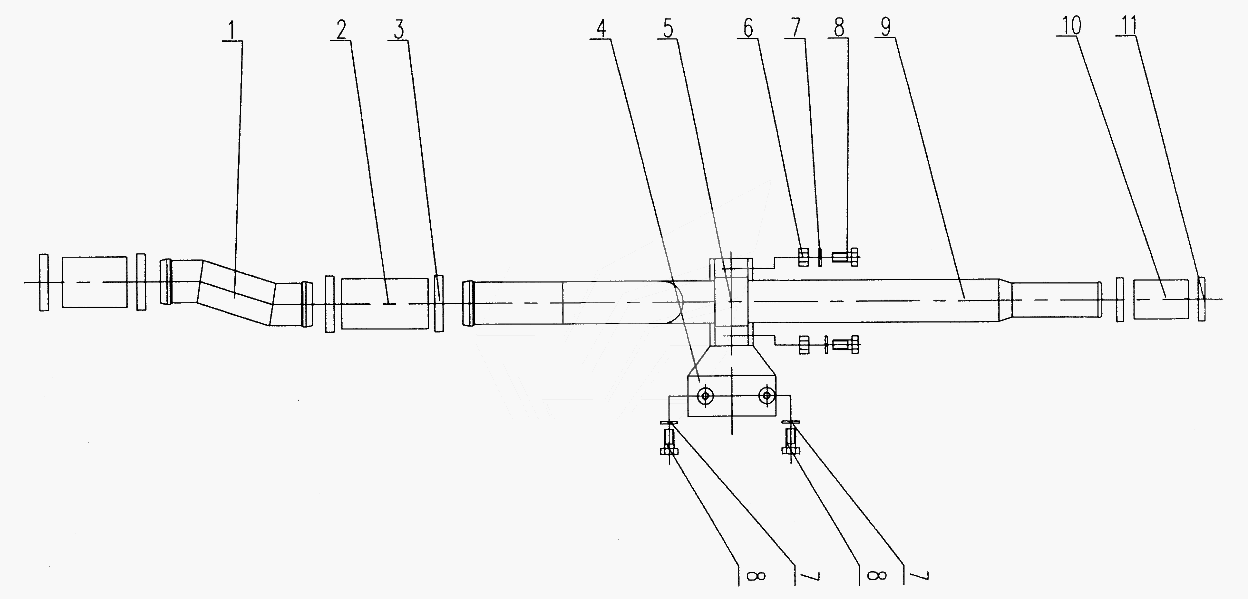

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Pipe
Каталожный номер:XZ16K.45.36
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Rubber hose
Каталожный номер:XZ16K.45-35
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:T clip
Каталожный номер:11210551
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Support
Каталожный номер:XZ16K.45-32
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Pipe clip
Каталожный номер:XZ16K.45-33
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Nut M10
Каталожный номер:10430004
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Washer 10
Каталожный номер:10440006
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Bolt M10x20
Каталожный номер:10420002
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Pipe
Каталожный номер:XZ16K.45.31
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Rubber hose
Каталожный номер:XZ16K.45-12
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:T clip
Каталожный номер:11210552
Комплект:2
Примечание:
