XZ16K.45B Engine Fixing (4)

← XZ16K.45B Engine Fixing (3) XZ16K.45В Engine Fixing (5) →

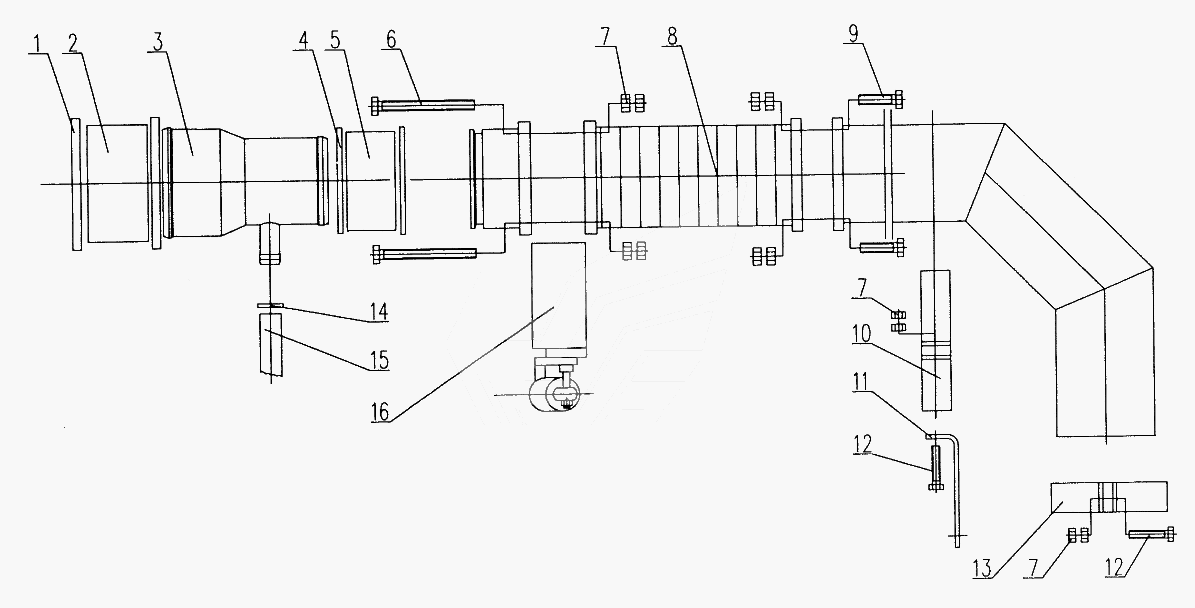

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Throat clip

Каталожный номер:11210421

Комплект:2

Примечание:

№ на схеме:2

Наименование:Rubber hose

Каталожный номер:XZ16K.45-19A

Комплект:1

Примечание:

№ на схеме:3

Наименование:Change dia pipe

Каталожный номер:XZ16K.45.8B

Комплект:1

Примечание:

№ на схеме:4

Наименование:Clamp

Каталожный номер:11210313

Комплект:2

Примечание:

№ на схеме:5

Наименование:Rubber hose

Каталожный номер:XZ16K.45-20A

Комплект:1

Примечание:

№ на схеме:6

Наименование:Bolt M10x90

Каталожный номер:10410029

Комплект:4

Примечание:

№ на схеме:7

Наименование:Nut M10

Каталожный номер:10430004

Комплект:16

Примечание:

№ на схеме:8

Наименование:Exhaust pipe

Каталожный номер:XZ16K.45.11C

Комплект:1

Примечание:

№ на схеме:9

Наименование:Bolt M10x45

Каталожный номер:10420001

Комплект:4

Примечание:

№ на схеме:10

Наименование:Clip

Каталожный номер:XZ16K.45-9

Комплект:1

Примечание:

№ на схеме:11

Наименование:Plate

Каталожный номер:XZ16K.45-21A

Комплект:1

Примечание:

№ на схеме:12

Наименование:Bolt M10x40

Каталожный номер:10410022

Комплект:2

Примечание:

№ на схеме:13

Наименование:Clip

Каталожный номер:XZ16K.45-39

Комплект:1

Примечание:

№ на схеме:14

Наименование:Throat clip

Каталожный номер:11210350

Комплект:1

Примечание:

№ на схеме:15

Наименование:Rubber hose

Каталожный номер:XZ16K.45-7A

Комплект:1

Примечание:

№ на схеме:16

Наименование:Butterfly valve

Каталожный номер:10710017

Комплект:1

Примечание:
