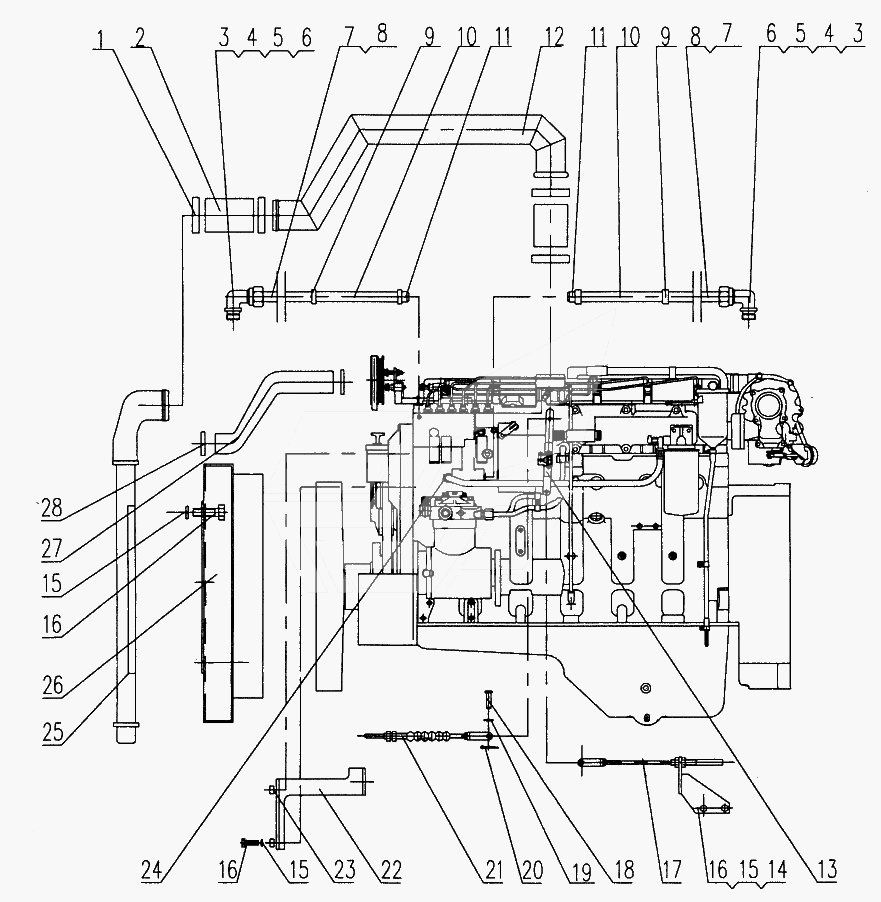

XZ16K.45B Engine Fixing (1)

← XZ50K.42 Air Circuit Pipe Assembly XZ16K.45B Engine Fixing (2) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:T clip

Каталожный номер:11210550

Комплект:4

Примечание:

№ на схеме:2

Наименование:Rubber hose

Каталожный номер:XZ16K.45-37

Комплект:2

Примечание:

№ на схеме:3

Наименование:Screwed adapter

Каталожный номер:10120551

Комплект:2

Примечание:

№ на схеме:4

Наименование:10440016

Каталожный номер:10440016

Комплект:8

Примечание:

№ на схеме:5

Наименование:Clip sleeve 10

Каталожный номер:10120548

Комплект:10

Примечание:

№ на схеме:6

Наименование:Nut A10

Каталожный номер:10430119

Комплект:10

Примечание:

№ на схеме:7

Наименование:Oil pipe

Каталожный номер:XZ16K.45-26

Комплект:1

Примечание:

№ на схеме:8

Наименование:Clip

Каталожный номер:11210447

Комплект:4

Примечание:

№ на схеме:9

Наименование:Hosepipe hoop d.10-d.16

Каталожный номер:11210218

Комплект:4

Примечание:

№ на схеме:10

Наименование:Rubber hose d.10x1

Каталожный номер:XZ16K.45-4A

Комплект:2

Примечание:

№ на схеме:11

Наименование:Pipe Connection

Каталожный номер:XZ16K.45-30

Комплект:2

Примечание:

№ на схеме:12

Наименование:Pipe

Каталожный номер:XZ16K.45-38

Комплект:1

Примечание:

№ на схеме:13

Наименование:Rocker

Каталожный номер:XZ16K.45-27

Комплект:1

Примечание:

№ на схеме:14

Наименование:Support

Каталожный номер:XZ16K.45-29

Комплект:1

Примечание:

№ на схеме:15

Наименование:Bolt M8x20

Каталожный номер:10410011

Комплект:16

Примечание:

№ на схеме:16

Наименование:Washer 8

Каталожный номер:10440001

Комплект:16

Примечание:

№ на схеме:17

Наименование:Flexible shaft

Каталожный номер:XZ16K.45-28

Комплект:1

Примечание:

№ на схеме:18

Наименование:Pin B6x22

Каталожный номер:10470166

Комплект:1

Примечание:

№ на схеме:19

Наименование:Washer 6

Каталожный номер:10440021

Комплект:1

Примечание:

№ на схеме:20

Наименование:Pin 2x16

Каталожный номер:10470322

Комплект:1

Примечание:

№ на схеме:21

Наименование:Gun flexible shaft

Каталожный номер:XZ16K.45.6

Комплект:1

Примечание:

№ на схеме:22

Наименование:Mat

Каталожный номер:XZ16K.45-18A

Комплект:2

Примечание:

№ на схеме:23

Наименование:Bending plate

Каталожный номер:XZ16K.45-3A

Комплект:1

Примечание:

№ на схеме:24

Наименование:Engine

Каталожный номер:10000026

Комплект:1

Примечание:

№ на схеме:25

Наименование:Air cooler

Каталожный номер:11411294

Комплект:1

Примечание:

№ на схеме:26

Наименование:Cowl

Каталожный номер:XZ16K.45.1

Комплект:1

Примечание:

№ на схеме:27

Наименование:Special rubber hose

Каталожный номер:XZ16K.45-2

Комплект:1

Примечание:

№ на схеме:28

Наименование:Clip d.44-d.64

Каталожный номер:11210186

Комплект:3

Примечание:
