QY25K.65.1 Pipes For Front Outrigger Oil

QY25K.65.1 Pipes For Front Outrigger Oil

← QY25K.65 Carrier Pipe Assembly QY35K.65 Carrier Pipe Assembly →

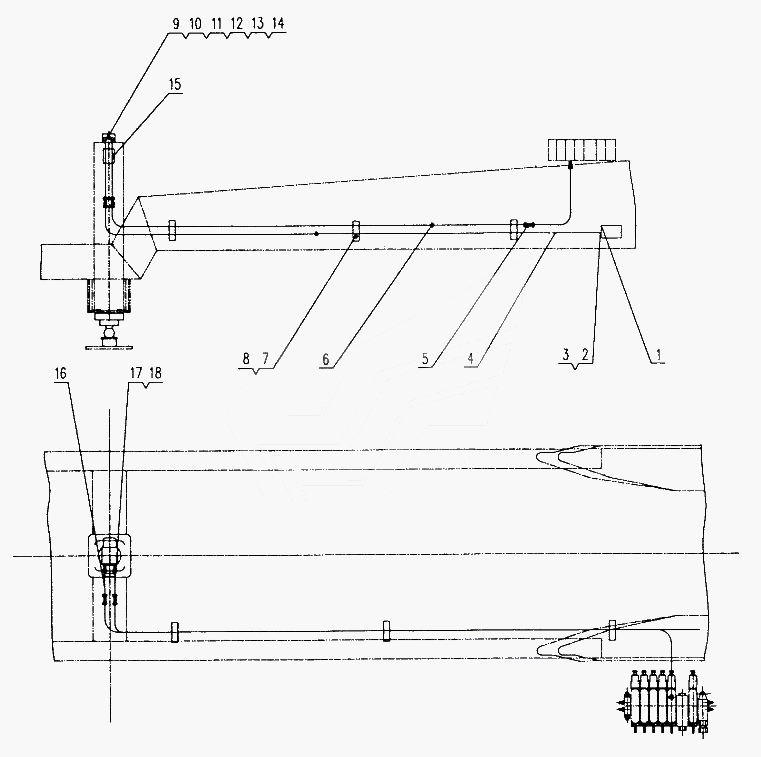

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Four coupling connection
Каталожный номер:QY25K.65.1-1
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Pipe connection G12
Каталожный номер:10122030
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Washer 16
Каталожный номер:10440018
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Steel pipe d.12x1.5
Каталожный номер:QY25K.65.1-2
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Pipe connection G12
Каталожный номер:10120530
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Steel pipe d.12x1.5
Каталожный номер:QY25K.65.1-3
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Slide guide
Каталожный номер:11210182
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Clip
Каталожный номер:11210115
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Double-way lock
Каталожный номер:11010010
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Bolt M10x45
Каталожный номер:10410570
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Washer 10
Каталожный номер:10440006
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:O seal ring 10.6x2.65G
Каталожный номер:10130022
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Pipe connection G10
Каталожный номер:10120321
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:10440016
Каталожный номер:10440016
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Hydraulic pressure switch
Каталожный номер:10100178
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Hose connection 8-850
Каталожный номер:8-850
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:O seal ring 7.5x1.8G
Каталожный номер:10130018
Комплект:4
Примечание:
