10100336 Luffing Cylinder-2

10100336 Luffing Cylinder-2

← 10100336 Luffing Cylinder-1 05614001 Jib Boom →

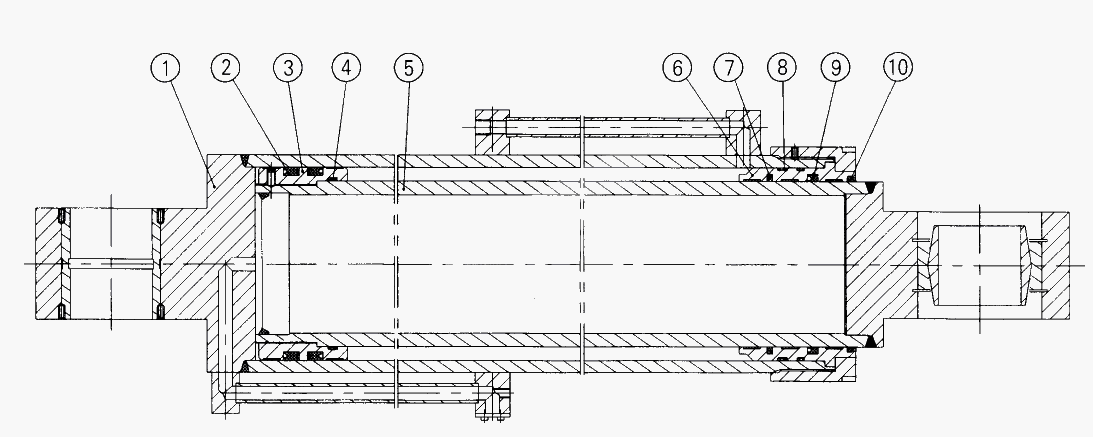

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Cylinder
Каталожный номер:12103240
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Yx-Seal D280x255x19
Каталожный номер:12102347
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Piston
Каталожный номер:12103241
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:O-Ring 240.67x5.33
Каталожный номер:12103242
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Rod
Каталожный номер:10123262
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Front Cover
Каталожный номер:10123263
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Assembled Seal d240x260.5x8.1
Каталожный номер:12103243
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:O-Ring 266.d.7x5.33
Каталожный номер:12103244
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Y-Seal d240x255x14.5
Каталожный номер:12103245
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Series Wiper d240x255x13
Каталожный номер:13103246
Комплект:1
Примечание:
