10100335 Telescopic Cylinder II-1

← 10100334 Telescopic Cylinder I-2 10100335 Telescopic Cylinder II-2 →

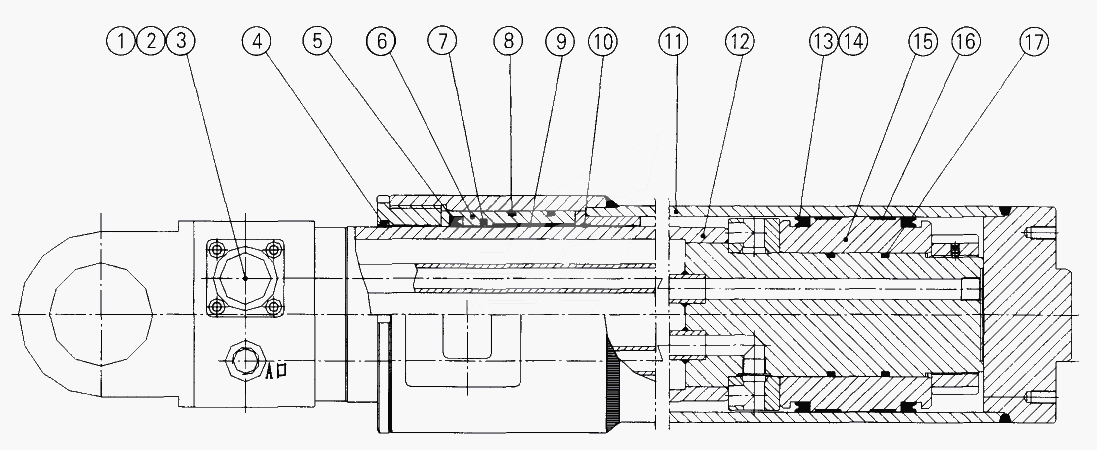

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Balancing Valve

Каталожный номер:12102761

Комплект:1

Примечание:

№ на схеме:2

Наименование:O-Ring 50x3.1

Каталожный номер:12102762

Комплект:1

Примечание:

№ на схеме:3

Наименование:O-Ring 65x3.1

Каталожный номер:12102763

Комплект:1

Примечание:

№ на схеме:4

Наименование:DAI 7 Wiper

Каталожный номер:12102764

Комплект:1

Примечание:

№ на схеме:5

Наименование:Y-Seal d170x185x16.5

Каталожный номер:12102765

Комплект:1

Примечание:

№ на схеме:6

Наименование:Front Cover

Каталожный номер:12102766

Комплект:1

Примечание:

№ на схеме:7

Наименование:Assembled Seal d160x175.5x6.3

Каталожный номер:12102767

Комплект:1

Примечание:

№ на схеме:8

Наименование:O-Ring 200x5.7

Каталожный номер:12102768

Комплект:2

Примечание:

№ на схеме:9

Наименование:Wear Ring

Каталожный номер:12102769

Комплект:1

Примечание:

№ на схеме:10

Наименование:Wear Ring d170x14.8x3

Каталожный номер:12102770

Комплект:1

Примечание:

№ на схеме:11

Наименование:Cylinder

Каталожный номер:12102771

Комплект:1

Примечание:

№ на схеме:12

Наименование:Rod

Каталожный номер:12102772

Комплект:1

Примечание:

№ на схеме:13

Наименование:Y-Seal D190x170x16.5

Каталожный номер:12102773

Комплект:2

Примечание:

№ на схеме:14

Наименование:Backup Ring d.190xd.170x3

Каталожный номер:12102774

Комплект:2

Примечание:

№ на схеме:15

Наименование:Piston

Каталожный номер:12102775

Комплект:1

Примечание:

№ на схеме:16

Наименование:Wear Ring

Каталожный номер:12102776

Комплект:2

Примечание:

№ на схеме:17

Наименование:O-Ring 120x5.7

Каталожный номер:12102777

Комплект:2

Примечание:
