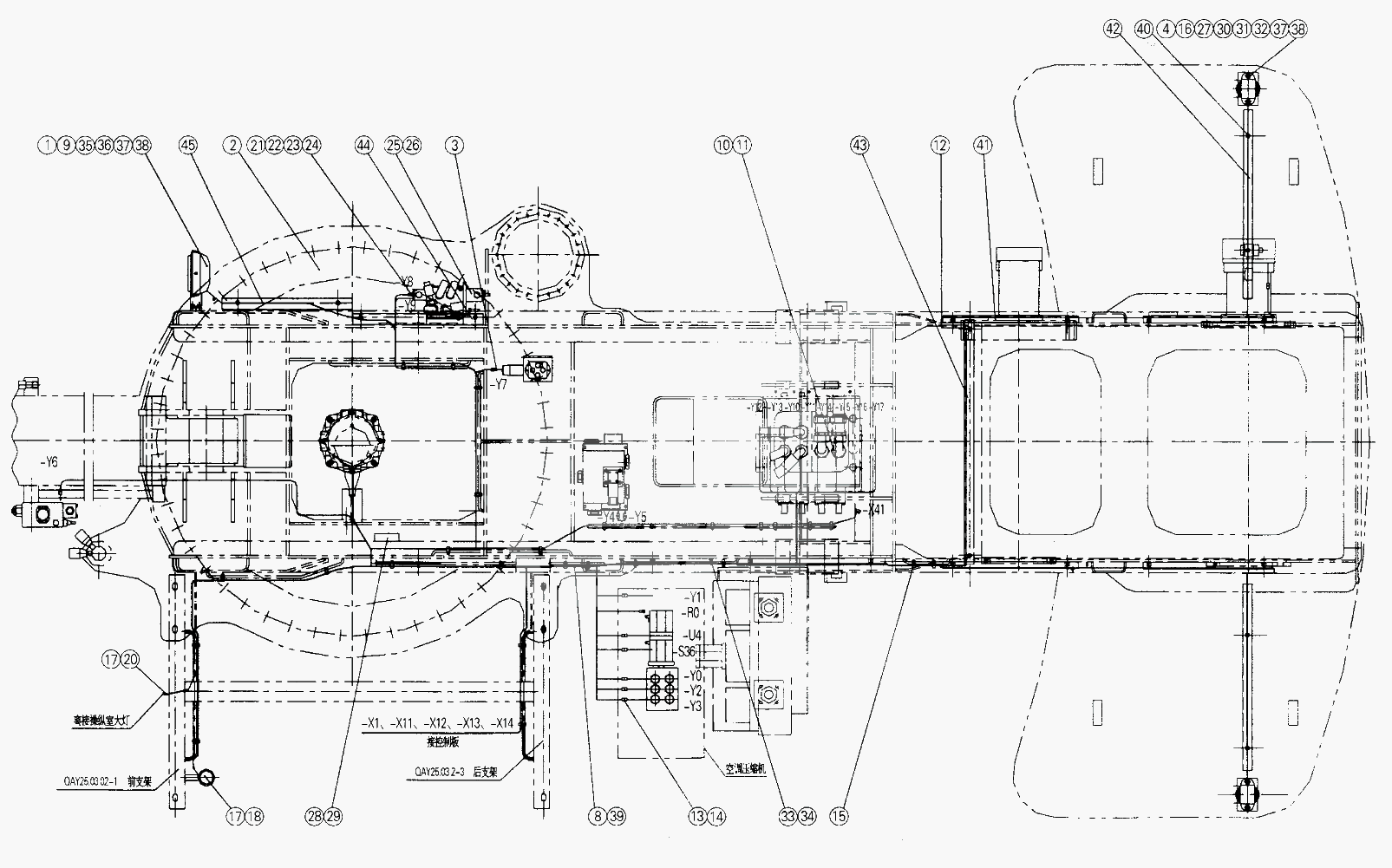

08611005 Turn table appliance

← 10260112 Left controller 05611003 Boom electric system →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Workinglamp support

Каталожный номер:08611004

Комплект:1

Примечание:

№ на схеме:2

Наименование:Turntable appliance welded construction

Каталожный номер:12102716

Комплект:1

Примечание:

№ на схеме:3

Наименование:Turn table wires

Каталожный номер:10220088

Комплект:1

Примечание:

№ на схеме:4

Наименование:Bracket

Каталожный номер:01200824

Комплект:2

Примечание:

№ на схеме:5

Наименование:Turn table wires

Каталожный номер:10220006

Комплект:1

Примечание:

№ на схеме:6

Наименование:Turn table wires

Каталожный номер:10220256

Комплект:1

Примечание:

№ на схеме:7

Наименование:Turn table wires

Каталожный номер:10220257

Комплект:1

Примечание:

№ на схеме:8

Наименование:Bracket

Каталожный номер:01811008

Комплект:3

Примечание:

№ на схеме:9

Наименование:Lamp

Каталожный номер:10200021

Комплект:1

Примечание:

№ на схеме:10

Наименование:Tubular terminal

Каталожный номер:20230101

Комплект:30

Примечание:

№ на схеме:11

Наименование:Terminal

Каталожный номер:20250013

Комплект:15

Примечание:

№ на схеме:12

Наименование:Cable

Каталожный номер:30249091

Комплект:1

Примечание:

№ на схеме:13

Наименование:The jacket of plug

Каталожный номер:10230010

Комплект:20

Примечание:

№ на схеме:14

Наименование:Plug

Каталожный номер:10230071

Комплект:40

Примечание:

№ на схеме:15

Наименование:Clip strip

Каталожный номер:11210023

Комплект:50

Примечание:

№ на схеме:16

Наименование:Outline lamp

Каталожный номер:10200075

Комплект:2

Примечание:

№ на схеме:17

Наименование:Electric horn

Каталожный номер:10200162

Комплект:1

Примечание:

№ на схеме:18

Наименование:Sleeve

Каталожный номер:30249122

Комплект:6

Примечание:

№ на схеме:19

Наименование:Sleeve

Каталожный номер:30249130

Комплект:1

Примечание:

№ на схеме:20

Наименование:Wire

Каталожный номер:30249014

Комплект:1

Примечание:

№ на схеме:21

Наименование:Double plug

Каталожный номер:10230091

Комплект:10

Примечание:

№ на схеме:22

Наименование:Male end

Каталожный номер:10230257

Комплект:20

Примечание:

№ на схеме:23

Наименование:Sealed

Каталожный номер:10230261

Комплект:20

Примечание:

№ на схеме:24

Наименование:Insert flake

Каталожный номер:10230260

Комплект:10

Примечание:

№ на схеме:25

Наименование:Solenoid valve seat

Каталожный номер:10230311

Комплект:3

Примечание:

№ на схеме:26

Наименование:Cable tie- in

Каталожный номер:20230051

Комплект:3

Примечание:

№ на схеме:27

Наименование:Alarm lamp

Каталожный номер:10200195

Комплект:2

Примечание:

№ на схеме:28

Наименование:Sensor

Каталожный номер:20210054

Комплект:1

Примечание:

№ на схеме:29

Наименование:Sensor

Каталожный номер:10210009

Комплект:1

Примечание:

№ на схеме:30

Наименование:Bolt M5x30

Каталожный номер:10410339

Комплект:4

Примечание:

№ на схеме:31

Наименование:Washer 5

Каталожный номер:10440133

Комплект:4

Примечание:

№ на схеме:32

Наименование:Screw M6x10

Каталожный номер:10420222

Комплект:2

Примечание:

№ на схеме:33

Наименование:Nut M8

Каталожный номер:10430001

Комплект:1

Примечание:

№ на схеме:34

Наименование:Washer 8

Каталожный номер:10440001

Комплект:1

Примечание:

№ на схеме:35

Наименование:Bolt M6x16

Каталожный номер:10410374

Комплект:6

Примечание:

№ на схеме:36

Наименование:Nut M6

Каталожный номер:10430009

Комплект:6

Примечание:

№ на схеме:37

Наименование:Washer 6

Каталожный номер:10440021

Комплект:35

Примечание:

№ на схеме:38

Наименование:Washer 6

Каталожный номер:10440022

Комплект:35

Примечание:

№ на схеме:39

Наименование:Bolt M6X12

Каталожный номер:10410001

Комплект:21

Примечание:

№ на схеме:40

Наименование:Bolt M6x30

Каталожный номер:10410125

Комплект:4

Примечание:

№ на схеме:41

Наименование:Cover board

Каталожный номер:08611032

Комплект:5

Примечание:

№ на схеме:42

Наименование:Cover board

Каталожный номер:08611033

Комплект:2

Примечание:

№ на схеме:43

Наименование:Cover board

Каталожный номер:02500614

Комплект:1

Примечание:

№ на схеме:44

Наименование:Cover board

Каталожный номер:01811032

Комплект:1

Примечание:

№ на схеме:45

Наименование:Cover board

Каталожный номер:01811033

Комплект:1

Примечание:
