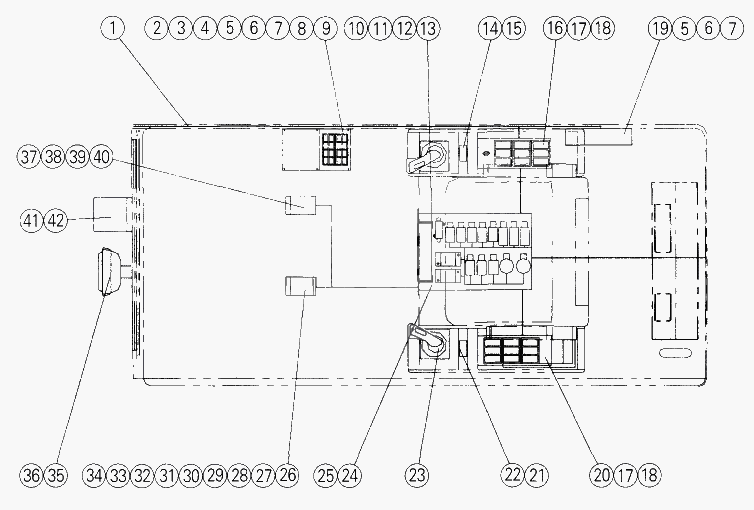

08611002 Operating cabs electric system

← 05611001 Truck Crane Electric System (нет рисунка) Moment of force limiter →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Operating cabs wiers

Каталожный номер:12102594

Комплект:1

Примечание:

№ на схеме:2

Наименование:Contol boxassembly

Каталожный номер:10260108

Комплект:1

Примечание:

№ на схеме:3

Наименование:Display

Каталожный номер:12102593

Комплект:1

Примечание:

№ на схеме:4

Наименование:Bolt M6x25

Каталожный номер:10410024

Комплект:4

Примечание:

№ на схеме:5

Наименование:Nut M6

Каталожный номер:10430009

Комплект:16

Примечание:

№ на схеме:6

Наименование:Washer 6

Каталожный номер:10440021

Комплект:16

Примечание:

№ на схеме:7

Наименование:Washer 6

Каталожный номер:10440022

Комплект:16

Примечание:

№ на схеме:8

Наименование:Screw M3x15

Каталожный номер:10420326

Комплект:6

Примечание:

№ на схеме:9

Наименование:Washer 3

Каталожный номер:10440035

Комплект:6

Примечание:

№ на схеме:10

Наименование:Control plate support

Каталожный номер:10260109

Комплект:1

Примечание:

№ на схеме:11

Наименование:Control plate assembly

Каталожный номер:10260110

Комплект:1

Примечание:

№ на схеме:12

Наименование:Fuseassemby instruction

Каталожный номер:11210751

Комплект:1

Примечание:

№ на схеме:13

Наименование:Fuseassemby instruction

Каталожный номер:11212584

Комплект:1

Примечание:

№ на схеме:14

Наименование:Control instruction I

Каталожный номер:11210752

Комплект:1

Примечание:

№ на схеме:15

Наименование:Control instruction I

Каталожный номер:11212585

Комплект:1

Примечание:

№ на схеме:16

Наименование:Right controller

Каталожный номер:10260111

Комплект:1

Примечание:

№ на схеме:17

Наименование:Bolt M5x16

Каталожный номер:10410487

Комплект:16

Примечание:

№ на схеме:18

Наименование:Washer 5

Каталожный номер:10440133

Комплект:16

Примечание:

№ на схеме:19

Наименование:Moment limiter

Каталожный номер:10210141

Комплект:1

Примечание:

№ на схеме:20

Наименование:Left controller

Каталожный номер:10260112

Комплект:1

Примечание:

№ на схеме:21

Наименование:Control instruction II

Каталожный номер:11210753

Комплект:1

Примечание:

№ на схеме:22

Наименование:Control instruction II

Каталожный номер:11212586

Комплект:1

Примечание:

№ на схеме:23

Наименование:Handle

Каталожный номер:20260054

Комплект:2

Примечание:

№ на схеме:24

Наименование:Bolt M5x25

Каталожный номер:10410065

Комплект:4

Примечание:

№ на схеме:25

Наименование:Washer 5

Каталожный номер:10440112

Комплект:8

Примечание:

№ на схеме:26

Наименование:Push switch

Каталожный номер:20240056

Комплект:1

Примечание:

№ на схеме:27

Наименование:Clip strip

Каталожный номер:11210023

Комплект:100

Примечание:

№ на схеме:28

Наименование:The jacket of plug

Каталожный номер:10230010

Комплект:1

Примечание:

№ на схеме:29

Наименование:The jacket of plug

Каталожный номер:10230292

Комплект:1

Примечание:

№ на схеме:30

Наименование:The jacket of plug

Каталожный номер:10230019

Комплект:1

Примечание:

№ на схеме:31

Наименование:The jacket of plug

Каталожный номер:10230087

Комплект:1

Примечание:

№ на схеме:32

Наименование:The jacket of plug

Каталожный номер:10230023

Комплект:1

Примечание:

№ на схеме:33

Наименование:Plug

Каталожный номер:10230071

Комплект:20

Примечание:

№ на схеме:34

Наименование:Socket

Каталожный номер:10230072

Комплект:20

Примечание:

№ на схеме:35

Наименование:Workinglamp support

Каталожный номер:08611004

Комплект:1

Примечание:

№ на схеме:36

Наименование:Lamp

Каталожный номер:10200021

Комплект:1

Примечание:

№ на схеме:37

Наименование:Pedal controller

Каталожный номер:10260286

Комплект:1

Примечание:

№ на схеме:38

Наименование:The jacket of plug

Каталожный номер:10230231

Комплект:1

Примечание:

№ на схеме:39

Наименование:Plug

Каталожный номер:10230327

Комплект:3

Примечание:

№ на схеме:40

Наименование:Bolt M6x40

Каталожный номер:10410122

Комплект:4

Примечание:

№ на схеме:41

Наименование:Caution light

Каталожный номер:10200808

Комплект:1

Примечание:

№ на схеме:42

Наименование:Buzzer

Каталожный номер:10200184

Комплект:2

Примечание:

№ на схеме:43

Наименование:Handle

Каталожный номер:20260193

Комплект:2

Примечание:
