08602124 Guide Pulley

08602124 Guide Pulley

← 08602118 Guied Bracket 02501392 Roller →

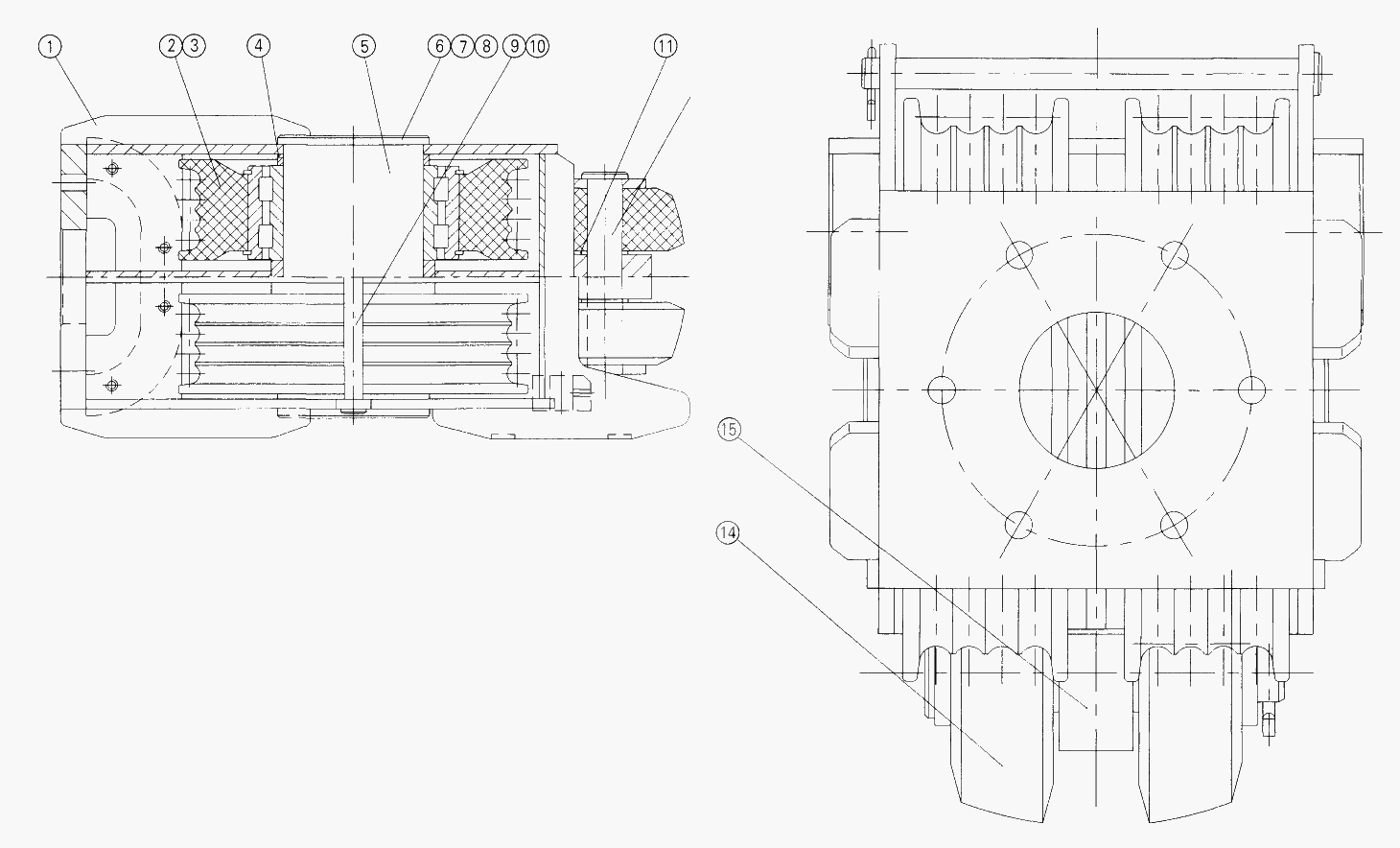

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Guide Pulley
Каталожный номер:08602125
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Axletree
Каталожный номер:20510035
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Pulley
Каталожный номер:11412790
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Space
Каталожный номер:11418593
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Shaft
Каталожный номер:02501378
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:End Cover
Каталожный номер:02102072
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Bolt M8x25
Каталожный номер:10410010
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Washer 8
Каталожный номер:10440001
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Rope Holder
Каталожный номер:02501382
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Pin 4x35
Каталожный номер:10470028
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Space
Каталожный номер:11418594
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Pin
Каталожный номер:11413877
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Pin 6.3x50
Каталожный номер:10470012
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Trolley
Каталожный номер:11412847
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Space
Каталожный номер:01801356
Комплект:1
Примечание:
