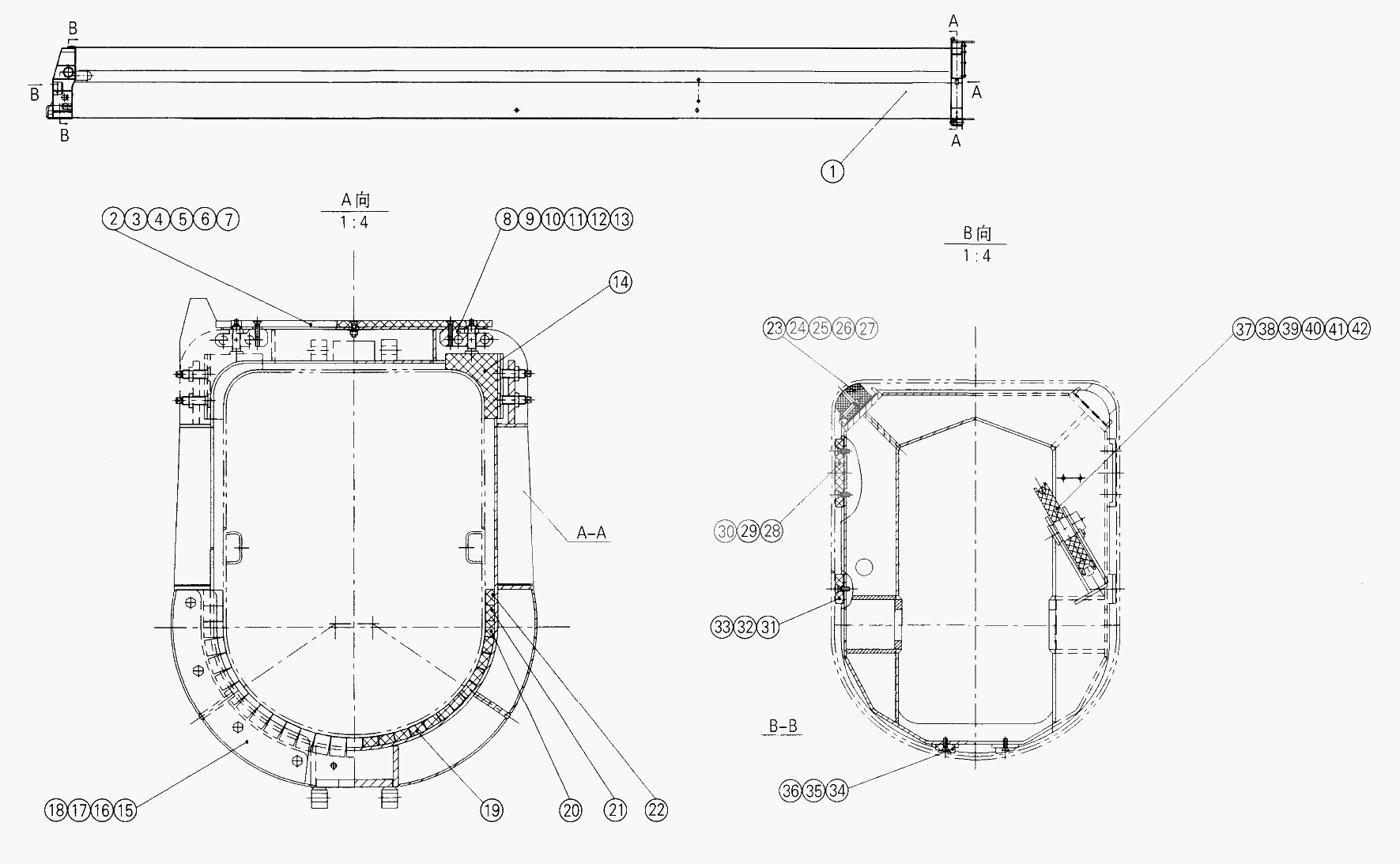

08602069 3rd Section Boom

← 08602057 2nd Section Boom 02501162 Rope Guide Roller →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:3rd section structure

Каталожный номер:08602070

Комплект:1

Примечание:

№ на схеме:2

Наименование:Plate

Каталожный номер:05602134

Комплект:1

Примечание:

№ на схеме:3

Наименование:Slider

Каталожный номер:11416197

Комплект:1

Примечание:

№ на схеме:4

Наименование:Screw M8x25

Каталожный номер:10420206

Комплект:15

Примечание:

№ на схеме:5

Наименование:Washer 8

Каталожный номер:10440001

Комплект:1

Примечание:

№ на схеме:6

Наименование:Washer 8

Каталожный номер:10440062

Комплект:1

Примечание:

№ на схеме:7

Наименование:Nut M8

Каталожный номер:10430001

Комплект:1

Примечание:

№ на схеме:8

Наименование:Bolt

Каталожный номер:11415023

Комплект:6

Примечание:

№ на схеме:9

Наименование:Support

Каталожный номер:05602059

Комплект:2

Примечание:

№ на схеме:10

Наименование:Nut M16

Каталожный номер:10430078

Комплект:6

Примечание:

№ на схеме:11

Наименование:Pin 16x140

Каталожный номер:10470345

Комплект:4

Примечание:

№ на схеме:12

Наименование:Pin 4x30

Каталожный номер:10470007

Комплект:4

Примечание:

№ на схеме:13

Наименование:Washer 16

Каталожный номер:10440005

Комплект:8

Примечание:

№ на схеме:14

Наименование:Slider

Каталожный номер:11417367

Комплект:2

Примечание:

№ на схеме:15

Наименование:Mat

Каталожный номер:11416198

Комплект:2

Примечание:

№ на схеме:16

Наименование:Baffle

Каталожный номер:05602135

Комплект:2

Примечание:

№ на схеме:17

Наименование:Bolt M12x55

Каталожный номер:10410061

Комплект:8

Примечание:

№ на схеме:18

Наименование:Washer 12

Каталожный номер:10440010

Комплект:8

Примечание:

№ на схеме:19

Наименование:Slider

Каталожный номер:11416174

Комплект:23

Примечание:

№ на схеме:20

Наименование:Slider

Каталожный номер:11416175

Комплект:2

Примечание:

№ на схеме:21

Наименование:Slider

Каталожный номер:11416176

Комплект:2

Примечание:

№ на схеме:22

Наименование:Slider

Каталожный номер:11416177

Комплект:2

Примечание:

№ на схеме:23

Наименование:Slider

Каталожный номер:11417372

Комплект:2

Примечание:

№ на схеме:24

Наименование:Pin Shaft

Каталожный номер:01801154

Комплект:2

Примечание:

№ на схеме:25

Наименование:Mat

Каталожный номер:02501163

Комплект:4

Примечание:

№ на схеме:26

Наименование:Mat

Каталожный номер:02501164

Комплект:4

Примечание:

№ на схеме:27

Наименование:Oil cup M10x1

Каталожный номер:10810006

Комплект:2

Примечание:

№ на схеме:28

Наименование:Slider

Каталожный номер:11416196

Комплект:2

Примечание:

№ на схеме:29

Наименование:Mat

Каталожный номер:05602100

Комплект:2

Примечание:

№ на схеме:30

Наименование:Mat

Каталожный номер:05602101

Комплект:4

Примечание:

№ на схеме:31

Наименование:Slider

Каталожный номер:11416195

Комплект:2

Примечание:

№ на схеме:32

Наименование:Mat

Каталожный номер:05602098

Комплект:2

Примечание:

№ на схеме:33

Наименование:Mat

Каталожный номер:05602099

Комплект:4

Примечание:

№ на схеме:34

Наименование:Slider

Каталожный номер:11417371

Комплект:2

Примечание:

№ на схеме:35

Наименование:Mat

Каталожный номер:01801161

Комплект:4

Примечание:

№ на схеме:36

Наименование:Mat

Каталожный номер:01801162

Комплект:4

Примечание:

№ на схеме:37

Наименование:Pulley

Каталожный номер:02501162

Комплект:2

Примечание:

№ на схеме:38

Наименование:sleeve

Каталожный номер:01801153

Комплект:4

Примечание:

№ на схеме:39

Наименование:Pin

Каталожный номер:02501Г65

Комплект:2

Примечание:

№ на схеме:40

Наименование:Retaining Plate

Каталожный номер:01801158

Комплект:2

Примечание:

№ на схеме:41

Наименование:Bolt M6X12

Каталожный номер:10410001

Комплект:4

Примечание:

№ на схеме:42

Наименование:Washer 6

Каталожный номер:10440022

Комплект:4

Примечание:
