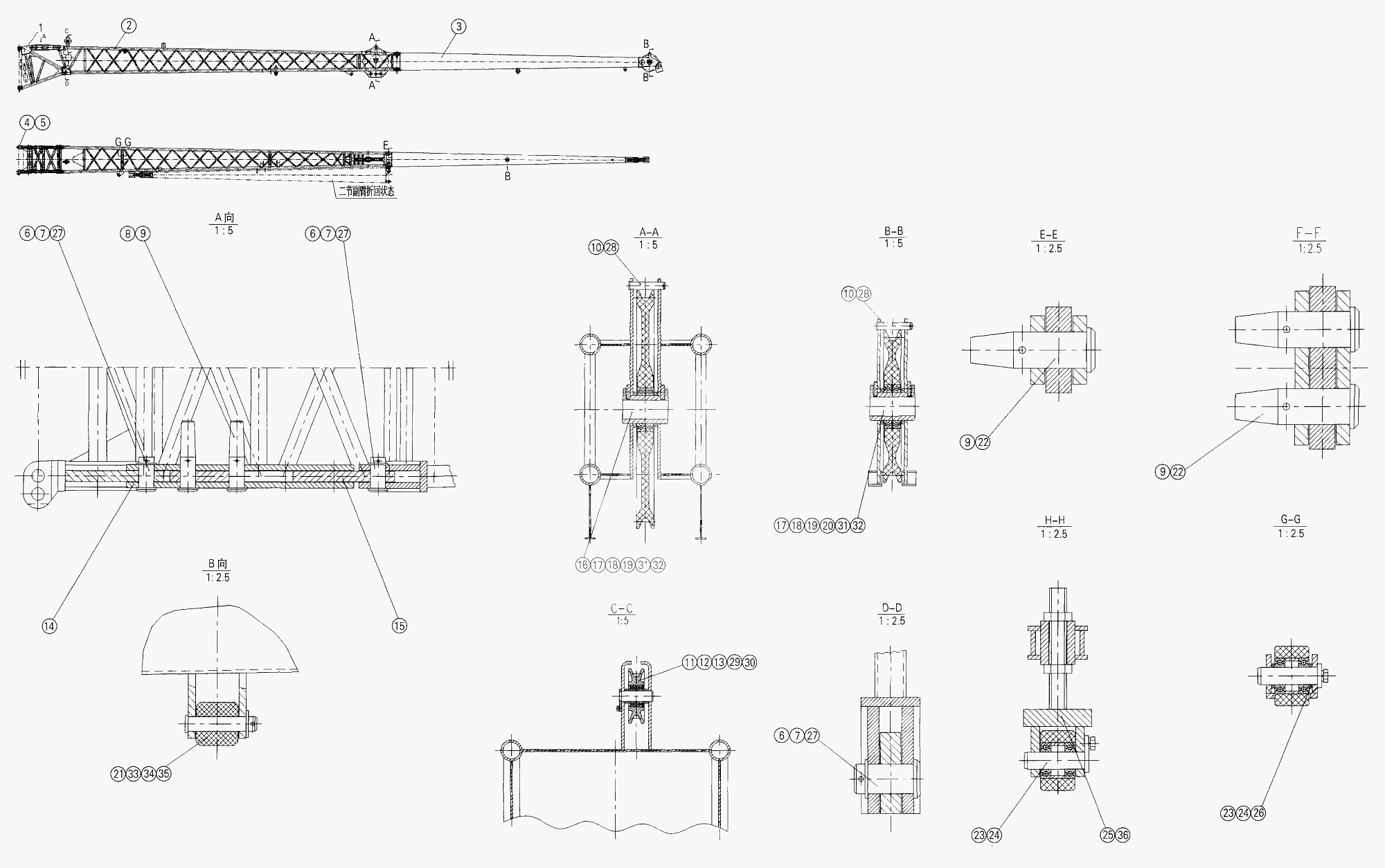

05614010 Jib Boom

← 02100752 Support Shelf III 02100699 Pulley →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Connected Support

Каталожный номер:05614011

Комплект:1

Примечание:

№ на схеме:2

Наименование:1 Jib Boom

Каталожный номер:05114025

Комплект:1

Примечание:

№ на схеме:3

Наименование:2 Jib Boom

Каталожный номер:02114013

Комплект:1

Примечание:

№ на схеме:4

Наименование:Pin Shaft

Каталожный номер:11412198

Комплект:4

Примечание:

№ на схеме:5

Наименование:Clip

Каталожный номер:11410758

Комплект:4

Примечание:

№ на схеме:6

Наименование:Pin Shaft

Каталожный номер:11413886

Комплект:6

Примечание:

№ на схеме:7

Наименование:Washer

Каталожный номер:11413887

Комплект:6

Примечание:

№ на схеме:8

Наименование:Pin Shaft

Каталожный номер:11412199

Комплект:4

Примечание:

№ на схеме:9

Наименование:Clip

Каталожный номер:11411168

Комплект:10

Примечание:

№ на схеме:10

Наименование:Clip

Каталожный номер:11412781

Комплект:4

Примечание:

№ на схеме:11

Наименование:Pulley

Каталожный номер:02100699

Комплект:1

Примечание:

№ на схеме:12

Наименование:Pin Shaft

Каталожный номер:02100701

Комплект:1

Примечание:

№ на схеме:13

Наименование:Sleeve

Каталожный номер:11418568

Комплект:2

Примечание:

№ на схеме:14

Наименование:Rod

Каталожный номер:02100705

Комплект:2

Примечание:

№ на схеме:15

Наименование:Rod

Каталожный номер:02100708

Комплект:2

Примечание:

№ на схеме:16

Наименование:Pulley

Каталожный номер:02100709

Комплект:1

Примечание:

№ на схеме:17

Наименование:Pin Shaft

Каталожный номер:11413884

Комплект:2

Примечание:

№ на схеме:18

Наименование:Sleeve

Каталожный номер:11418569

Комплект:4

Примечание:

№ на схеме:19

Наименование:Baffle

Каталожный номер:02100712

Комплект:4

Примечание:

№ на схеме:20

Наименование:Pulley

Каталожный номер:02100713

Комплект:1

Примечание:

№ на схеме:21

Наименование:Roll unit

Каталожный номер:11411167

Комплект:1

Примечание:

№ на схеме:22

Наименование:Pin Shaft

Каталожный номер:11413885

Комплект:6

Примечание:

№ на схеме:23

Наименование:Roll unit

Каталожный номер:05114033

Комплект:5

Примечание:

№ на схеме:24

Наименование:Pin Shaft

Каталожный номер:05114035

Комплект:5

Примечание:

№ на схеме:25

Наименование:Chain Wheel Support

Каталожный номер:05114038

Комплект:2

Примечание:

№ на схеме:26

Наименование:Separate mat

Каталожный номер:11418801

Комплект:6

Примечание:

№ на схеме:27

Наименование:Pin 6.3x70

Каталожный номер:10470045

Комплект:6

Примечание:

№ на схеме:28

Наименование:Oil cup M10x1

Каталожный номер:10470141

Комплект:3

Примечание:

№ на схеме:29

Наименование:Bolt M8x16

Каталожный номер:10410026

Комплект:6

Примечание:

№ на схеме:30

Наименование:Washer 8

Каталожный номер:10440026

Комплект:6

Примечание:

№ на схеме:31

Наименование:Bolt M12x25

Каталожный номер:10420004

Комплект:8

Примечание:

№ на схеме:32

Наименование:Washer 12

Каталожный номер:10440010

Комплект:8

Примечание:

№ на схеме:33

Наименование:Pin B20x100

Каталожный номер:10470110

Комплект:1

Примечание:

№ на схеме:34

Наименование:Washer 20

Каталожный номер:10440121

Комплект:1

Примечание:

№ на схеме:35

Наименование:Pin 5x35

Каталожный номер:10470237

Комплект:1

Примечание:

№ на схеме:36

Наименование:Nut M20

Каталожный номер:10430014

Комплект:4

Примечание:
