01209001 Crane Control Gun

← 08608010 Wirerope Presser 05611001 Truck Crane Electric System (нет рисунка) →

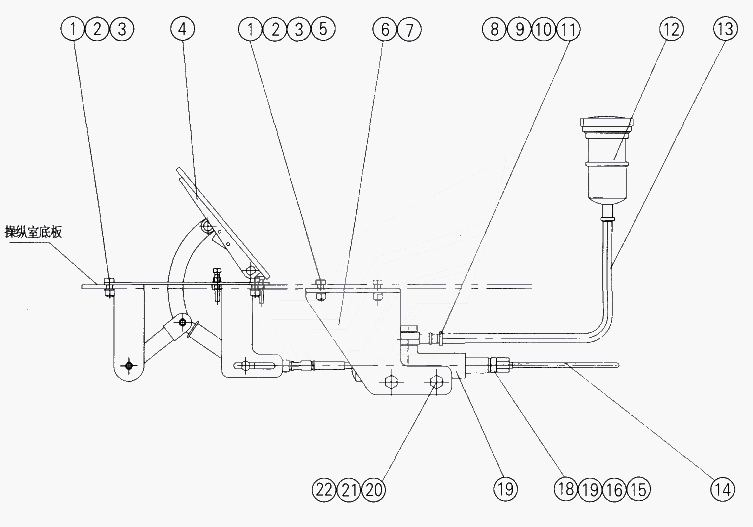

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bolt M8x30

Каталожный номер:10410013

Комплект:8

Примечание:

№ на схеме:2

Наименование:Nut M8

Каталожный номер:10430001

Комплект:8

Примечание:

№ на схеме:3

Наименование:Washer 8

Каталожный номер:10440001

Комплект:8

Примечание:

№ на схеме:4

Наименование:Treadboard

Каталожный номер:11414241

Комплект:1

Примечание:

№ на схеме:5

Наименование:Washer 8

Каталожный номер:10440062

Комплект:4

Примечание:

№ на схеме:6

Наименование:Left Trestle

Каталожный номер:12102587

Комплект:1

Примечание:

№ на схеме:7

Наименование:Right Trestle

Каталожный номер:12102588

Комплект:1

Примечание:

№ на схеме:8

Наименование:Connection Bolt

Каталожный номер:12102589

Комплект:1

Примечание:

№ на схеме:9

Наименование:Connection

Каталожный номер:01200441

Комплект:1

Примечание:

№ на схеме:10

Наименование:Washer 18

Каталожный номер:10440037

Комплект:2

Примечание:

№ на схеме:11

Наименование:Hosepipe hoop d.10-d.16

Каталожный номер:11210218

Комплект:2

Примечание:

№ на схеме:12

Наименование:Oil cup

Каталожный номер:11410540

Комплект:1

Примечание:

№ на схеме:13

Наименование:Oxygen Pipe d.12x2

Каталожный номер:12102590

Комплект:1

Примечание:

№ на схеме:14

Наименование:Copper Pipe d.6x0.75

Каталожный номер:12102591

Комплект:1

Примечание:

№ на схеме:15

Наименование:Connection

Каталожный номер:12102592

Комплект:1

Примечание:

№ на схеме:16

Наименование:Nut A6

Каталожный номер:10430074

Комплект:2

Примечание:

№ на схеме:17

Наименование:Pipe covering 6

Каталожный номер:10120385

Комплект:2

Примечание:

№ на схеме:18

Наименование:Washer 12

Каталожный номер:10440017

Комплект:2

Примечание:
