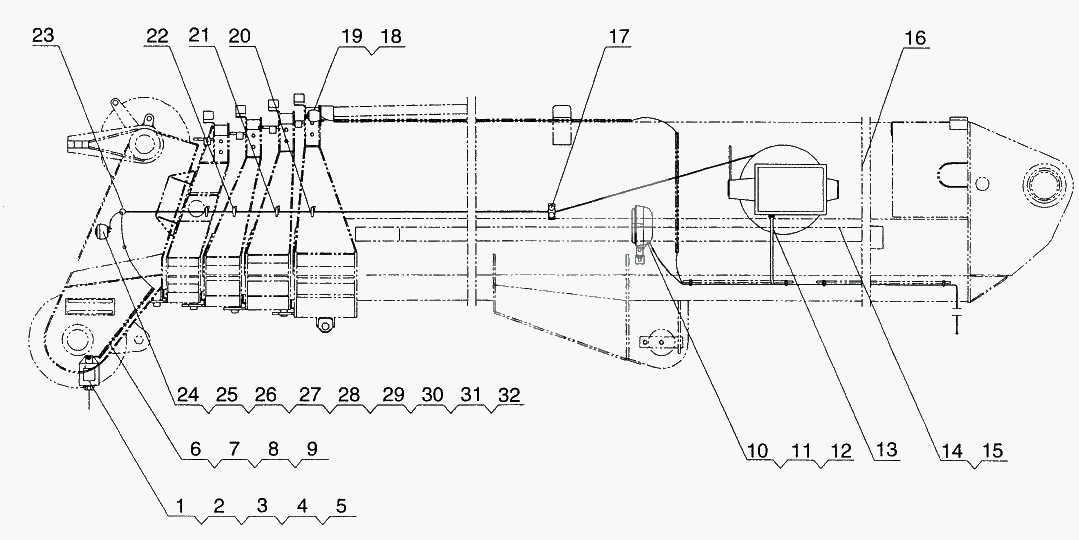

QY65K.11.3 Boom Electric System

← QY65K.11.2 Turn Table Appliance QY35K.11.ЗВ The Jib Boom Electric System →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Switch

Каталожный номер:10240038

Комплект:1

Примечание:

№ на схеме:2

Наименование:Washer 10

Каталожный номер:10440006

Комплект:1

Примечание:

№ на схеме:3

Наименование:Washer 10

Каталожный номер:10440009

Комплект:1

Примечание:

№ на схеме:4

Наименование:Nut M10

Каталожный номер:10430004

Комплект:1

Примечание:

№ на схеме:5

Наименование:Sleeve

Каталожный номер:11210952

Комплект:1

Примечание:

№ на схеме:6

Наименование:Columniform plug

Каталожный номер:10230096

Комплект:10

Примечание:

№ на схеме:7

Наименование:Columniform jack

Каталожный номер:10230098

Комплект:12

Примечание:

№ на схеме:8

Наименование:The jacket of columniform jack

Каталожный номер:10230094

Комплект:10

Примечание:

№ на схеме:9

Наименование:The jacket of columniform plug

Каталожный номер:10230093

Комплект:12

Примечание:

№ на схеме:10

Наименование:Working lamp support

Каталожный номер:QY65K.11.1-10

Комплект:1

Примечание:

№ на схеме:11

Наименование:Sleeve

Каталожный номер:30249130

Комплект:1

Примечание:

№ на схеме:12

Наименование:Lamp

Каталожный номер:10200021

Комплект:1

Примечание:

№ на схеме:13

Наименование:Length and angle sensor

Каталожный номер:10210025

Комплект:1

Примечание:

№ на схеме:14

Наименование:Binded wires

Каталожный номер:QY65K.11.3.4

Комплект:1

Примечание:

№ на схеме:15

Наименование:Clip strip

Каталожный номер:11211006

Комплект:30

Примечание:

№ на схеме:16

Наименование:Boom electric system welded construction

Каталожный номер:QY65K.11.3.3A

Комплект:1

Примечание:

№ на схеме:17

Наименование:Wheel wire control

Каталожный номер:12110280

Комплект:1

Примечание:

№ на схеме:18

Наименование:Working lamp support

Каталожный номер:QY65K.11.3-10

Комплект:1

Примечание:

№ на схеме:19

Наименование:Small lamp

Каталожный номер:10200146

Комплект:1

Примечание:

№ на схеме:20

Наименование:Wire support

Каталожный номер:QY65K.11.3-5

Комплект:1

Примечание:

№ на схеме:21

Наименование:Wire support

Каталожный номер:QY65K.11.3-6

Комплект:1

Примечание:

№ на схеме:22

Наименование:Wire support

Каталожный номер:QY65K.11.3-7

Комплект:1

Примечание:

№ на схеме:23

Наименование:Post

Каталожный номер:QY65K.11.3-1

Комплект:1

Примечание:

№ на схеме:24

Наименование:Caution lamp support

Каталожный номер:QY65K.11.3-11

Комплект:1

Примечание:

№ на схеме:25

Наименование:Caution lamp

Каталожный номер:20200018

Комплект:1

Примечание:

№ на схеме:26

Наименование:Sheet plug

Каталожный номер:10230040

Комплект:1

Примечание:

№ на схеме:27

Наименование:Nut M5

Каталожный номер:10430002

Комплект:1

Примечание:

№ на схеме:28

Наименование:Washer 5

Каталожный номер:10440133

Комплект:1

Примечание:

№ на схеме:29

Наименование:Nut M6

Каталожный номер:10430009

Комплект:8

Примечание:

№ на схеме:30

Наименование:Washer 6

Каталожный номер:10440021

Комплект:8

Примечание:

№ на схеме:31

Наименование:Washer 6

Каталожный номер:10440022

Комплект:9

Примечание:

№ на схеме:32

Наименование:Screw M6x10

Каталожный номер:10420222

Комплект:1

Примечание:
