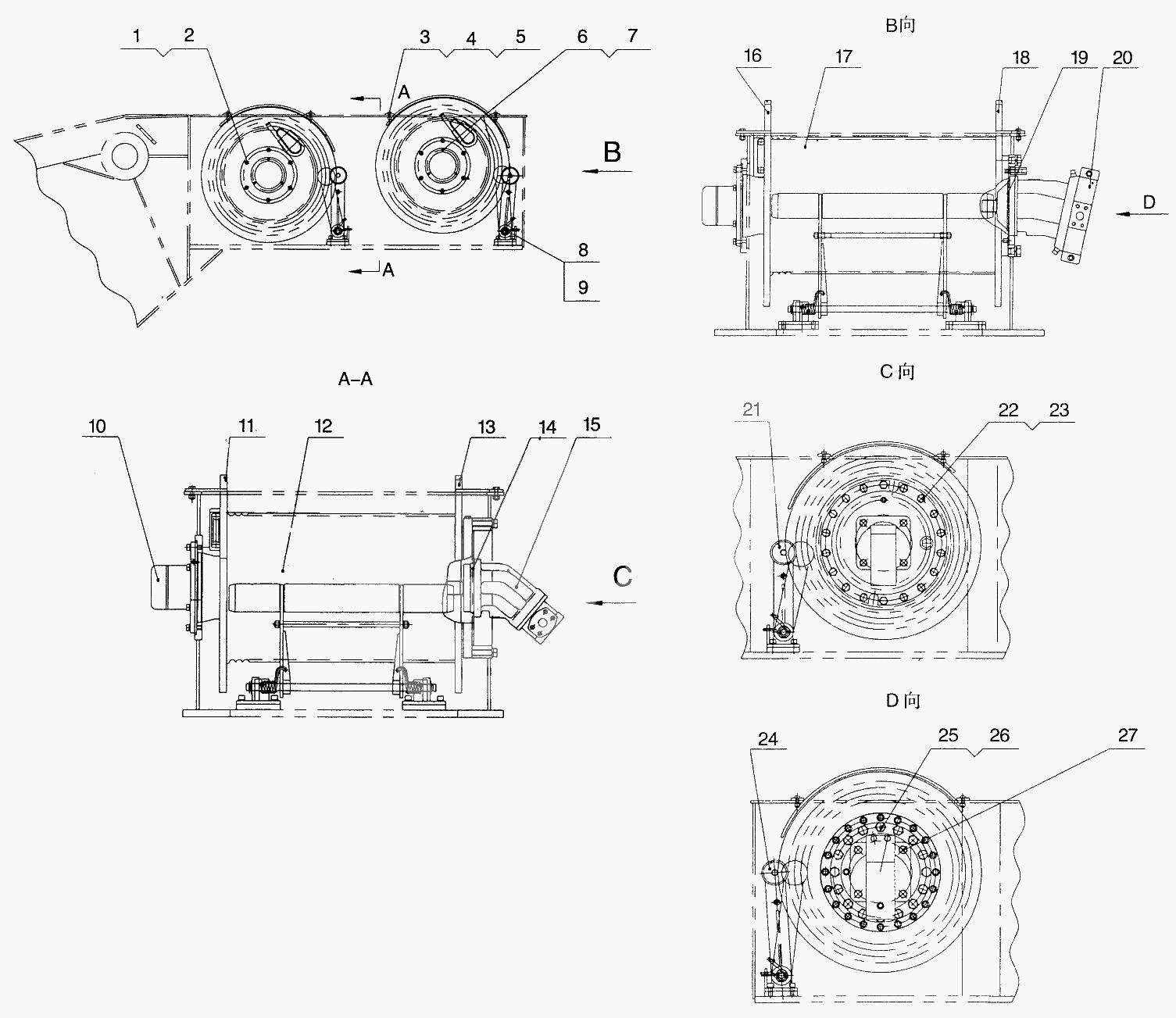

QY65K.08 Lifting movement

← QY65K.07 Slewing Movement QY16K.09A Oil Valve Control →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bolt M10x35

Каталожный номер:10410058

Комплект:12

Примечание:

№ на схеме:2

Наименование:Washer 10

Каталожный номер:10440006

Комплект:12

Примечание:

№ на схеме:3

Наименование:Nut M8

Каталожный номер:10430001

Комплект:8

Примечание:

№ на схеме:4

Наименование:Bolt M8x30

Каталожный номер:10410013

Комплект:8

Примечание:

№ на схеме:5

Наименование:Washer 12

Каталожный номер:10440010

Комплект:8

Примечание:

№ на схеме:6

Наименование:Bolt M6x16

Каталожный номер:10410374

Комплект:6

Примечание:

№ на схеме:7

Наименование:Washer 6

Каталожный номер:10440022

Комплект:6

Примечание:

№ на схеме:8

Наименование:Screw M12x25

Каталожный номер:10420087

Комплект:16

Примечание:

№ на схеме:10

Наименование:Counter

Каталожный номер:10810032

Комплект:2

Примечание:

№ на схеме:11

Наименование:Protecting plate

Каталожный номер:QY65K.08.1

Комплект:1

Примечание:

№ на схеме:12

Наименование:Winch reducer

Каталожный номер:10310376

Комплект:1

Примечание:

№ на схеме:13

Наименование:Protecting plate

Каталожный номер:QY65K.08.2

Комплект:1

Примечание:

№ на схеме:14

Наименование:O-ring 160x2.65A

Каталожный номер:10130367

Комплект:1

Примечание:

№ на схеме:15

Наименование:Motor

Каталожный номер:20100221

Комплект:1

Примечание:

№ на схеме:16

Наименование:Protecting plate

Каталожный номер:QY65K.08.4

Комплект:1

Примечание:

№ на схеме:17

Наименование:Winch reduder

Каталожный номер:10310377

Комплект:1

Примечание:

№ на схеме:18

Наименование:Protecting plate

Каталожный номер:QY65K.08.3

Комплект:1

Примечание:

№ на схеме:19

Наименование:O-ring 140x2.65A

Каталожный номер:10130248

Комплект:1

Примечание:

№ на схеме:20

Наименование:Motor

Каталожный номер:20100401

Комплект:1

Примечание:

№ на схеме:21

Наименование:Wirerope presser

Каталожный номер:QY35K.08.3

Комплект:1

Примечание:

№ на схеме:22

Наименование:Bolt M16x90

Каталожный номер:10410817

Комплект:18

Примечание:

№ на схеме:23

Наименование:Washer 16

Каталожный номер:10440002

Комплект:26

Примечание:

№ на схеме:24

Наименование:Wirerope presser

Каталожный номер:QY65K.08.5

Комплект:1

Примечание:

№ на схеме:25

Наименование:Bolt M20x55

Каталожный номер:10410470

Комплект:16

Примечание:

№ на схеме:26

Наименование:Washer

Каталожный номер:10440015

Комплект:16

Примечание:

№ на схеме:27

Наименование:Bolt M16x35

Каталожный номер:10410006

Комплект:8

Примечание:
