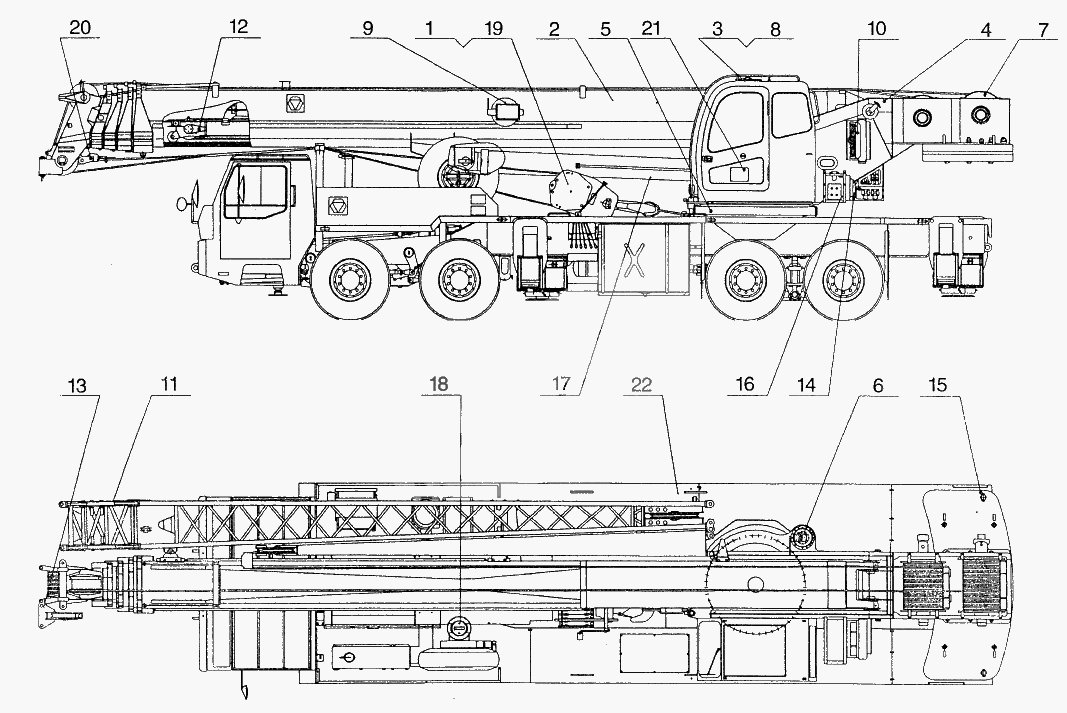

QY65K.00 Track Crane

← QY50K.90.2 Steel Cable and Ringing QY65K.01 Hook →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Hook

Каталожный номер:QY65K.01

Комплект:1

Примечание:

№ на схеме:2

Наименование:Boom

Каталожный номер:QY65K.02D

Комплект:1

Примечание:

№ на схеме:3

Наименование:Control cab

Каталожный номер:QY65K.03A

Комплект:1

Примечание:

№ на схеме:4

Наименование:Turn table

Каталожный номер:QY65K.05

Комплект:1

Примечание:

№ на схеме:5

Наименование:Slewing bearing

Каталожный номер:QY65K.06

Комплект:1

Примечание:

№ на схеме:6

Наименование:Slewing movement

Каталожный номер:QY65K.07

Комплект:1

Примечание:

№ на схеме:7

Наименование:Lifting movement

Каталожный номер:QY65K.08

Комплект:1

Примечание:

№ на схеме:8

Наименование:Oil valve control

Каталожный номер:QY16K.09A

Комплект:1

Примечание:

№ на схеме:9

Наименование:Appliance system

Каталожный номер:QY65K.11

Комплект:1

Примечание:

№ на схеме:10

Наименование:Pipe assembly

Каталожный номер:QY65K.13A

Комплект:1

Примечание:

№ на схеме:11

Наименование:Jib boom

Каталожный номер:QY50K.14C

Комплект:1

Примечание:

№ на схеме:12

Наименование:Flexible cylinder

Каталожный номер:QY65K.16

Комплект:1

Примечание:

№ на схеме:13

Наименование:Boom cap single pulley

Каталожный номер:QAY50K.18

Комплект:1

Примечание:

№ на схеме:14

Наименование:Cover

Каталожный номер:QAY65K.19

Комплект:1

Примечание:

№ на схеме:15

Наименование:Balance

Каталожный номер:QY65K.201I

Комплект:1

Примечание:

№ на схеме:16

Наименование:Air - condition equipment

Каталожный номер:QY65K.24A

Комплект:1

Примечание:

№ на схеме:17

Наименование:Cylinder

Каталожный номер:QY65K.28

Комплект:1

Примечание:

№ на схеме:18

Наименование:Sub - hook

Каталожный номер:QY35K.29

Комплект:1

Примечание:

№ на схеме:19

Наименование:Mid boom hook

Каталожный номер:QY65K.34

Комплект:1

Примечание:

№ на схеме:20

Наименование:Steel cable and rigging

Каталожный номер:QY65K.90

Комплект:1

Примечание:

№ на схеме:21

Наименование:Nameplate assembly

Каталожный номер:QY65K.97A

Комплект:1

Примечание:

№ на схеме:22

Наименование:Chassiss

Каталожный номер:XZ65K.00

Комплект:1

Примечание:
