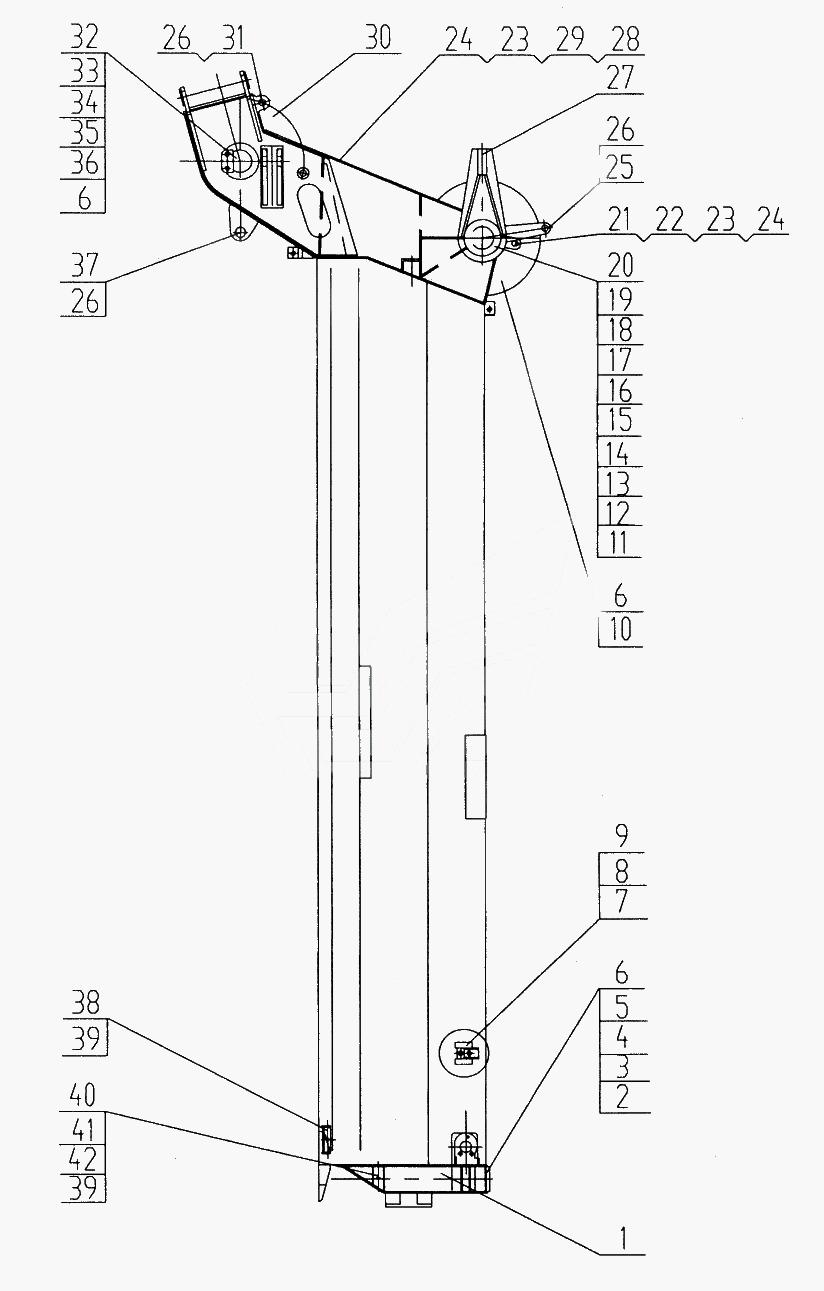

QY25K.02III.4 4th Section

← QY25K.02III.3 3rd Section QY25K.02III.5 Telescoping Units →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:4 th section structure

Каталожный номер:QY25K.02III.4.1

Комплект:1

Примечание:

№ на схеме:2

Наименование:Slider

Каталожный номер:QY25K.02III.4-3

Комплект:2

Примечание:

№ на схеме:3

Наименование:Plate tlx88x85

Каталожный номер:QY25K.02II.4-25

Комплект:4

Примечание:

№ на схеме:4

Наименование:Plate t2x88x85

Каталожный номер:QY25K.02II.4-26

Комплект:4

Примечание:

№ на схеме:5

Наименование:Mat

Каталожный номер:QY25K.02II.2-10

Комплект:2

Примечание:

№ на схеме:6

Наименование:Oil cup M10x1

Каталожный номер:10810006

Комплект:6

Примечание:

№ на схеме:7

Наименование:Track

Каталожный номер:QY25K.02II.4-28

Комплект:2

Примечание:

№ на схеме:8

Наименование:Screw M8x25

Каталожный номер:10420206

Комплект:2

Примечание:

№ на схеме:9

Наименование:Screw M8x50

Каталожный номер:10420404

Комплект:2

Примечание:

№ на схеме:10

Наименование:Pulley

Каталожный номер:QY25K.02II.4.18

Комплект:2

Примечание:

№ на схеме:11

Наименование:Sleeve

Каталожный номер:QY25K.02II.4-7

Комплект:1

Примечание:

№ на схеме:12

Наименование:Sleeve

Каталожный номер:QY25K.02II.4-8

Комплект:1

Примечание:

№ на схеме:13

Наименование:Sleeve

Каталожный номер:QY25K.02II.4-9

Комплект:1

Примечание:

№ на схеме:14

Наименование:Sleeve

Каталожный номер:QY25K.02II.4-19

Комплект:1

Примечание:

№ на схеме:15

Наименование:Cover plate

Каталожный номер:QY25K.02II.4-20

Комплект:2

Примечание:

№ на схеме:16

Наименование:Fillet pin

Каталожный номер:QY25K.02II.4-21

Комплект:2

Примечание:

№ на схеме:17

Наименование:Shaft

Каталожный номер:QY25K.02II.4-22

Комплект:1

Примечание:

№ на схеме:18

Наименование:Sleeve

Каталожный номер:QY25K.02II.4-23

Комплект:1

Примечание:

№ на схеме:19

Наименование:Nut M16

Каталожный номер:10430007

Комплект:2

Примечание:

№ на схеме:20

Наименование:Washer 16

Каталожный номер:10440002

Комплект:2

Примечание:

№ на схеме:21

Наименование:Shaft

Каталожный номер:QY25K.02II.4-4

Комплект:1

Примечание:

№ на схеме:22

Наименование:Clamp

Каталожный номер:QY25K.02II.4-5

Комплект:1

Примечание:

№ на схеме:23

Наименование:Bolt M8x16

Каталожный номер:10410026

Комплект:4

Примечание:

№ на схеме:24

Наименование:Washer 8

Каталожный номер:10440001

Комплект:4

Примечание:

№ на схеме:25

Наименование:Rope hold

Каталожный номер:QY25K.02II.4-2

Комплект:1

Примечание:

№ на схеме:26

Наименование:Spring pin

Каталожный номер:QY25K.02II.4-3

Комплект:6

Примечание:

№ на схеме:27

Наименование:Bracket

Каталожный номер:QY25K.02II.4.6

Комплект:1

Примечание:

№ на схеме:28

Наименование:Cover plate

Каталожный номер:QY25K.02II.4-10

Комплект:1

Примечание:

№ на схеме:29

Наименование:Washer 8

Каталожный номер:10440062

Комплект:2

Примечание:

№ на схеме:30

Наименование:Pulley

Каталожный номер:QY25K.02II.4.12

Комплект:5

Примечание:

№ на схеме:31

Наименование:Rope hold

Каталожный номер:QY25K.02II.4-16

Комплект:1

Примечание:

№ на схеме:32

Наименование:Retaining plate

Каталожный номер:QY25K.02II.4-13

Комплект:2

Примечание:

№ на схеме:33

Наименование:Sleeve

Каталожный номер:QY25K.02II.4-14

Комплект:6

Примечание:

№ на схеме:34

Наименование:Shaft

Каталожный номер:QY25K.02II.4-15

Комплект:1

Примечание:

№ на схеме:35

Наименование:Bolt M12x25

Каталожный номер:10420004

Комплект:4

Примечание:

№ на схеме:36

Наименование:Washer 12

Каталожный номер:10440010

Комплект:4

Примечание:

№ на схеме:37

Наименование:Rope hold

Каталожный номер:QY25K.02II.4-11

Комплект:1

Примечание:

№ на схеме:38

Наименование:Slider

Каталожный номер:QY25K.02III.4-2

Комплект:2

Примечание:

№ на схеме:40

Наименование:Slider

Каталожный номер:QY25K.02II.4-27

Комплект:2

Примечание:
