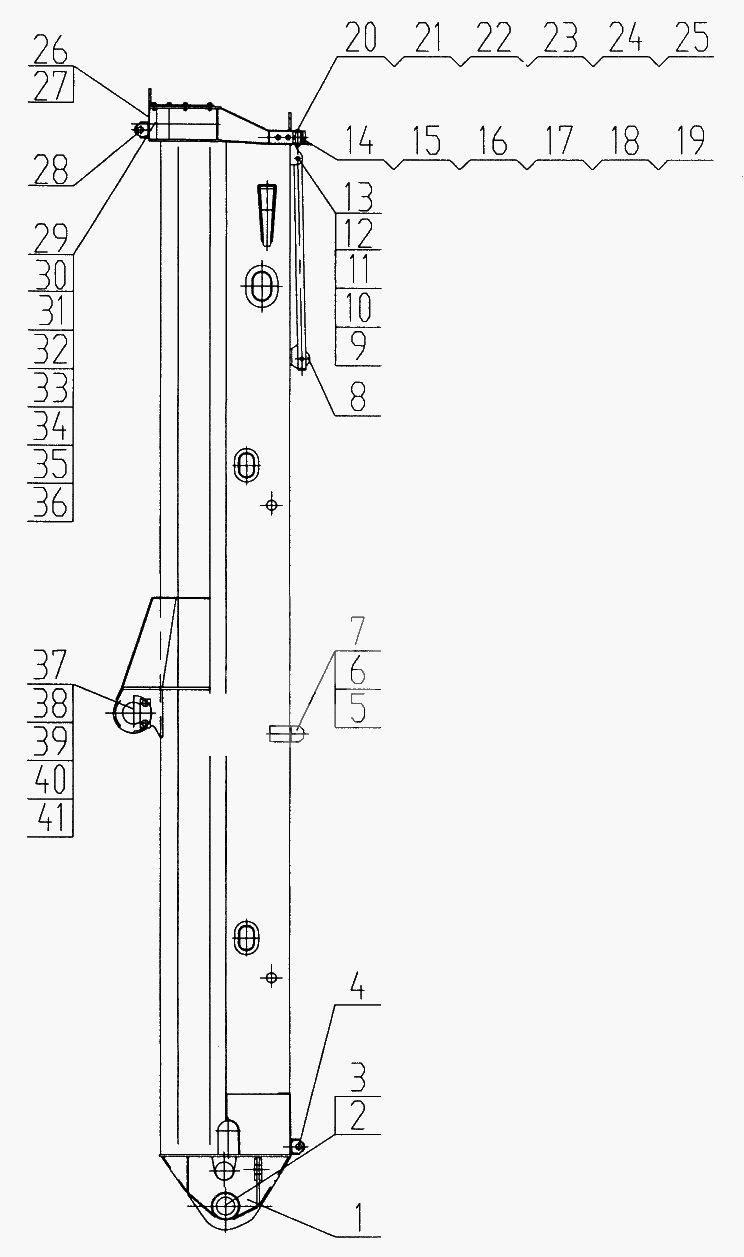

QY25.K.02III.1 Base Boom

← QY25K.02III Boom QY25K.02III.2 2nd Section →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Base boom structure

Каталожный номер:QY25K.02III.1.1

Комплект:1

Примечание:

№ на схеме:2

Наименование:Shaft bushing

Каталожный номер:QY25K.02II.1-12

Комплект:2

Примечание:

№ на схеме:3

Наименование:Oil cup M10x1

Каталожный номер:10810006

Комплект:2

Примечание:

№ на схеме:4

Наименование:Rope roller

Каталожный номер:QY25K.02II.1.11

Комплект:1

Примечание:

№ на схеме:5

Наименование:Skids

Каталожный номер:QY25K.02II.1-9

Комплект:1

Примечание:

№ на схеме:6

Наименование:Bracket

Каталожный номер:QY25K.02II.1.10

Комплект:1

Примечание:

№ на схеме:7

Наименование:Screw M8x10

Каталожный номер:10420092

Комплект:3

Примечание:

№ на схеме:8

Наименование:Roller

Каталожный номер:QY25K.02II.1.2

Комплект:1

Примечание:

№ на схеме:9

Наименование:Sleeve

Каталожный номер:QY25K.02II.1-3

Комплект:2

Примечание:

№ на схеме:10

Наименование:Bolt M12x40

Каталожный номер:10410040

Комплект:2

Примечание:

№ на схеме:11

Наименование:Washer 12

Каталожный номер:10440123

Комплект:4

Примечание:

№ на схеме:12

Наименование:Washer 12

Каталожный номер:10440010

Комплект:10

Примечание:

№ на схеме:13

Наименование:Nut M12

Каталожный номер:10430005

Комплект:2

Примечание:

№ на схеме:14

Наименование:Plate

Каталожный номер:QY25K.02II.1-4

Комплект:1

Примечание:

№ на схеме:15

Наименование:Plate

Каталожный номер:QY25K.02II.1-5

Комплект:1

Примечание:

№ на схеме:16

Наименование:Screw M8x25

Каталожный номер:10420079

Комплект:3 .

Примечание:

№ на схеме:17

Наименование:Washer 8

Каталожный номер:10440001

Комплект:1

Примечание:

№ на схеме:18

Наименование:Washer 8

Каталожный номер:10440062

Комплект:1

Примечание:

№ на схеме:19

Наименование:Nut M8

Каталожный номер:10430001

Комплект:1

Примечание:

№ на схеме:20

Наименование:Bolt

Каталожный номер:QY25K.02II.1-6

Комплект:6

Примечание:

№ на схеме:21

Наименование:Support

Каталожный номер:QY25K.02II.1-7

Комплект:2

Примечание:

№ на схеме:22

Наименование:Slider

Каталожный номер:QY25K.02II.1-8

Комплект:2

Примечание:

№ на схеме:23

Наименование:Nut M16

Каталожный номер:10430078

Комплект:6

Примечание:

№ на схеме:24

Наименование:Pin B16x80

Каталожный номер:10470107

Комплект:4

Примечание:

№ на схеме:25

Наименование:Pin 4x30

Каталожный номер:10470007

Комплект:4

Примечание:

№ на схеме:26

Наименование:Retaining plate

Каталожный номер:QY25K.02II.1-13

Комплект:2

Примечание:

№ на схеме:27

Наименование:Bolt M12x25

Каталожный номер:10420004

Комплект:8

Примечание:

№ на схеме:28

Наименование:Girder

Каталожный номер:QY25K.02II.1.14

Комплект:1

Примечание:

№ на схеме:29

Наименование:Slider

Каталожный номер:QY25K.02III.1-2A

Комплект:1

Примечание:

№ на схеме:30

Наименование:Mat

Каталожный номер:QY25K.02II.1-16

Комплект:2

Примечание:

№ на схеме:31

Наименование:Slider

Каталожный номер:QY25K.02III.1-3A

Комплект:1

Примечание:

№ на схеме:32

Наименование:Mat

Каталожный номер:QY25K.02II.1-18

Комплект:2

Примечание:

№ на схеме:33

Наименование:Mat

Каталожный номер:QY25K.02II-1-19

Комплект:4

Примечание:

№ на схеме:34

Наименование:Mat

Каталожный номер:QY25K.02II.1-20

Комплект:2

Примечание:

№ на схеме:35

Наименование:Slider

Каталожный номер:QY25K.02III.1-4

Комплект:1

Примечание:

№ на схеме:36

Наименование:Slider

Каталожный номер:QY25K.02III.1-5

Комплект:1

Примечание:

№ на схеме:37

Наименование:Retaining shaft plate

Каталожный номер:QY25K.02II.1-21

Комплект:1

Примечание:

№ на схеме:38

Наименование:Shaft

Каталожный номер:QY25K.02II.1-22

Комплект:1

Примечание:

№ на схеме:39

Наименование:Bushing

Каталожный номер:QY25K.02II.1-23

Комплект:2

Примечание:

№ на схеме:40

Наименование:Bolt M20x40

Каталожный номер:10410324

Комплект:2

Примечание:

№ на схеме:41

Наименование:Washer

Каталожный номер:10440015

Комплект:2

Примечание:
