QY16K.11.4A The Jib Boom Electric System

← QY25К.11.3В Boom Electric System QY25K.11.5А Boom End Single Pulley Electric System →

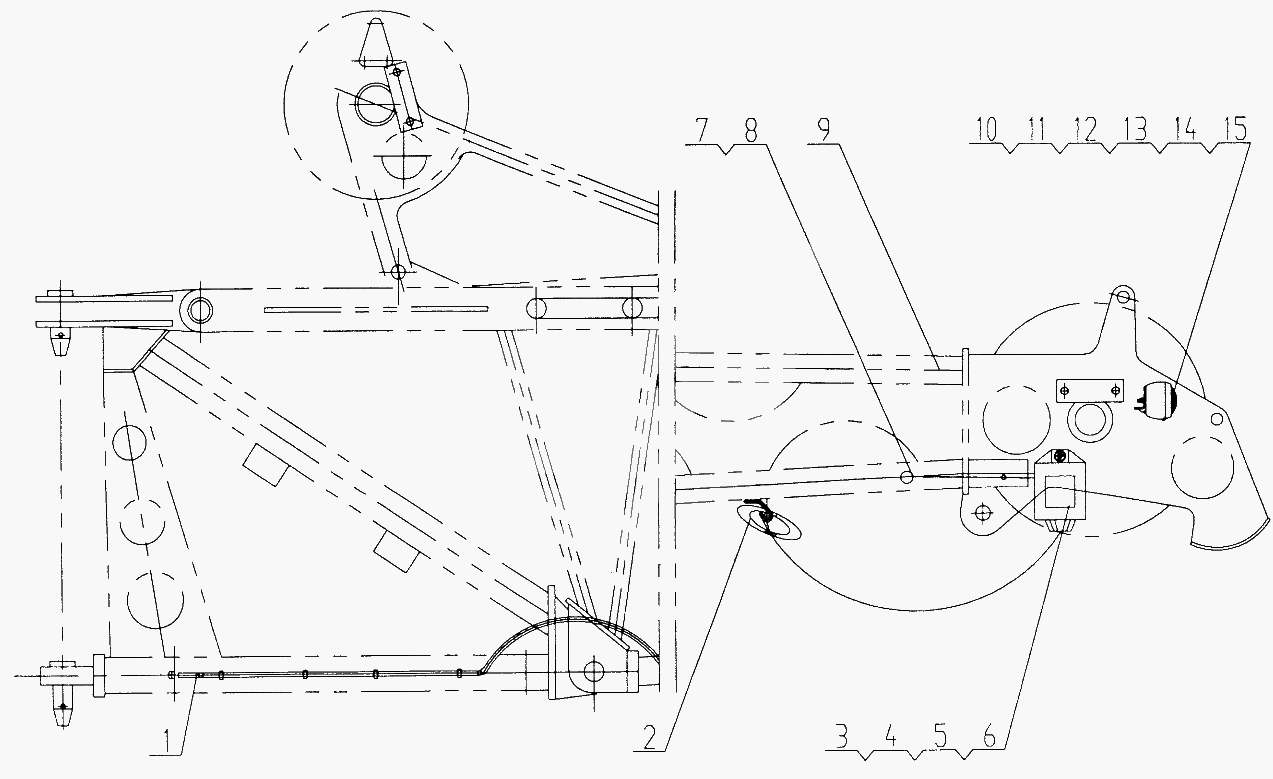

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Jib boom binded wire

Каталожный номер:QY16K.11.4.3

Комплект:1

Примечание:

№ на схеме:2

Наименование:Ring

Каталожный номер:11412226

Комплект:1

Примечание:

№ на схеме:3

Наименование:Nut M10

Каталожный номер:10430004

Комплект:1

Примечание:

№ на схеме:4

Наименование:Washer 10

Каталожный номер:10440006

Комплект:1

Примечание:

№ на схеме:5

Наименование:Washer 10

Каталожный номер:10440009

Комплект:1

Примечание:

№ на схеме:6

Наименование:Switch

Каталожный номер:10240038

Комплект:1

Примечание:

№ на схеме:7

Наименование:Sleeve tube

Каталожный номер:10260163

Комплект:1

Примечание:

№ на схеме:8

Наименование:Clip strip

Каталожный номер:11210123

Комплект:10

Примечание:

№ на схеме:9

Наименование:Jib boom electric system welded construction

Каталожный номер:QY16K.11.4.1

Комплект:1

Примечание:

№ на схеме:10

Наименование:Columniform plug

Каталожный номер:10230096

Комплект:3

Примечание:

№ на схеме:11

Наименование:The jacket of columniform plug

Каталожный номер:10230093

Комплект:3

Примечание:

№ на схеме:12

Наименование:Caution lamp

Каталожный номер:20200018

Комплект:1

Примечание:

№ на схеме:13

Наименование:Nut M5

Каталожный номер:10430002

Комплект:2

Примечание:

№ на схеме:14

Наименование:Washer 5

Каталожный номер:10440133

Комплект:1

Примечание:

№ на схеме:15

Наименование:Sheet plug

Каталожный номер:10230040

Комплект:1

Примечание:
