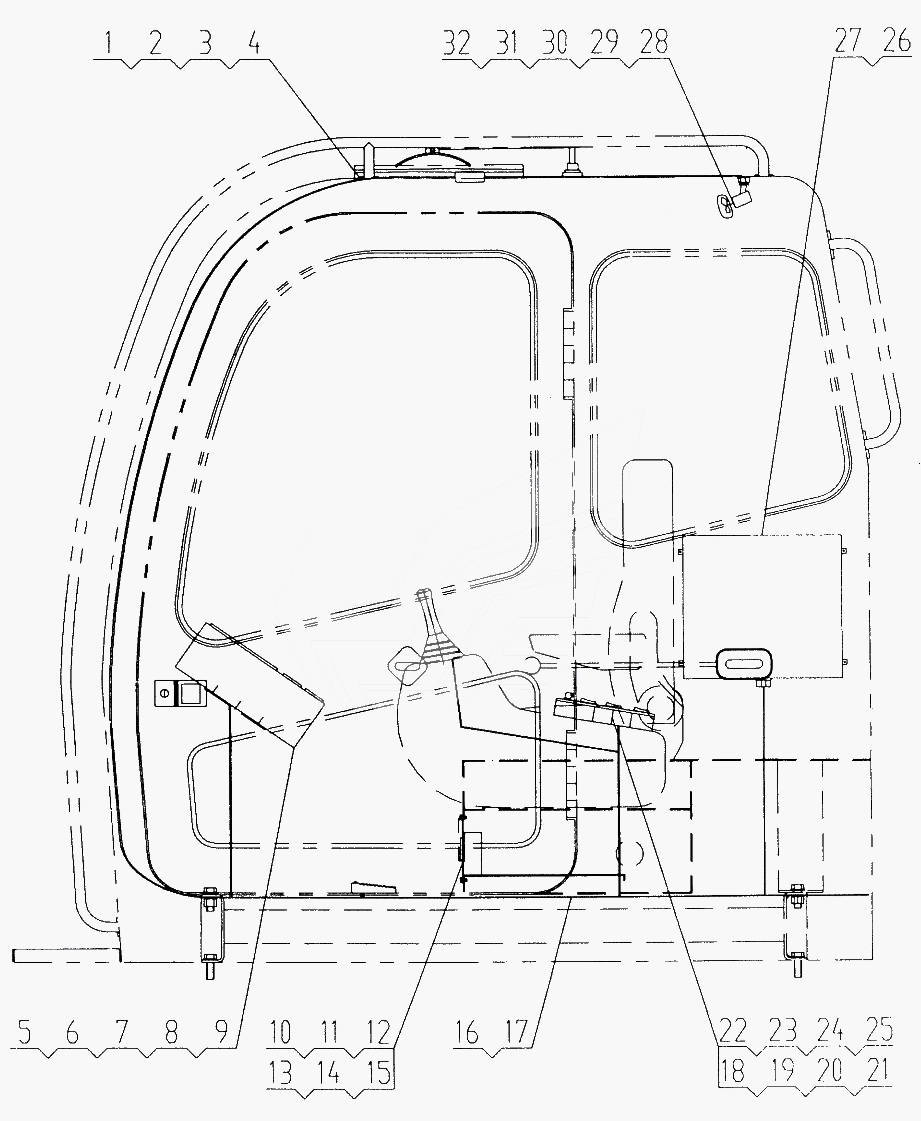

QY16K.11.1А Operating Cabs Electric System

← QY16K.09A Oil Valve Control QY25K.11.2B Turn Table Appliance →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Operating cabs wiers

Каталожный номер:QY16K.11.1.1A

Комплект:1

Примечание:

№ на схеме:2

Наименование:Push switch

Каталожный номер:20240056

Комплект:1

Примечание:

№ на схеме:3

Наименование:Lamp

Каталожный номер:10200086

Комплект:1

Примечание:

№ на схеме:4

Наименование:Sheet plug

Каталожный номер:10230031

Комплект:5

Примечание:

№ на схеме:5

Наименование:Control boxassembly

Каталожный номер:QY16K.11.1.6A

Комплект:1

Примечание:

№ на схеме:6

Наименование:Washer 6

Каталожный номер:10440021

Комплект:8

Примечание:

№ на схеме:7

Наименование:Washer 6

Каталожный номер:10440022

Комплект:8

Примечание:

№ на схеме:8

Наименование:Nut M6

Каталожный номер:10430009

Комплект:8

Примечание:

№ на схеме:9

Наименование:Bolt M6x25

Каталожный номер:10410024

Комплект:8

Примечание:

№ на схеме:10

Наименование:Control plate assembly

Каталожный номер:QY16K.11.1.11

Комплект:1

Примечание:

№ на схеме:11

Наименование:Fuse boxassembly

Каталожный номер:10240095

Комплект:1

Примечание:

№ на схеме:12

Наименование:Fuse assembly instruction

Каталожный номер:QY16K.11.1-12

Комплект:1

Примечание:

№ на схеме:13

Наименование:Nut M5

Каталожный номер:10430002

Комплект:4

Примечание:

№ на схеме:14

Наименование:Washer 5

Каталожный номер:10440133

Комплект:8

Примечание:

№ на схеме:15

Наименование:Control plate support

Каталожный номер:QY16K.11.1.2

Комплект:1

Примечание:

№ на схеме:16

Наименование:Check switch

Каталожный номер:20240058

Комплект:1

Примечание:

№ на схеме:17

Наименование:Plug

Каталожный номер:10230045

Комплект:1

Примечание:

№ на схеме:18

Наименование:Control instruction II

Каталожный номер:QY16K.11.1-8

Комплект:1

Примечание:

№ на схеме:19

Наименование:Right control assembly

Каталожный номер:QY16K.11.1.10B

Комплект:1

Примечание:

№ на схеме:20

Наименование:The jacket of plug

Каталожный номер:10230087

Комплект:1

Примечание:

№ на схеме:21

Наименование:Washer 5

Каталожный номер:10440112

Комплект:16

Примечание:

№ на схеме:22

Наименование:Screw M5x12

Каталожный номер:10420255

Комплект:16

Примечание:

№ на схеме:23

Наименование:Left control assembly

Каталожный номер:QY16K.11.1.9

Комплект:1

Примечание:

№ на схеме:24

Наименование:The jacket of plug

Каталожный номер:10230019

Комплект:1

Примечание:

№ на схеме:25

Наименование:Control instruction I

Каталожный номер:QY16K.11.1-7

Комплект:1

Примечание:

№ на схеме:26

Наименование:Moment limiter body

Каталожный номер:10210092

Комплект:1

Примечание:

№ на схеме:27

Наименование:Clip strip

Каталожный номер:11210123

Комплект:50

Примечание:

№ на схеме:28

Наименование:The jacket of plug

Каталожный номер:10230047

Комплект:1

Примечание:

№ на схеме:29

Наименование:Washer 8

Каталожный номер:10440062

Комплект:4

Примечание:

№ на схеме:30

Наименование:Washer 8

Каталожный номер:10440001

Комплект:4

Примечание:

№ на схеме:31

Наименование:Nut M8

Каталожный номер:10430001

Комплект:4

Примечание:

№ на схеме:32

Наименование:Bolt

Каталожный номер:10410780

Комплект:4

Примечание:
