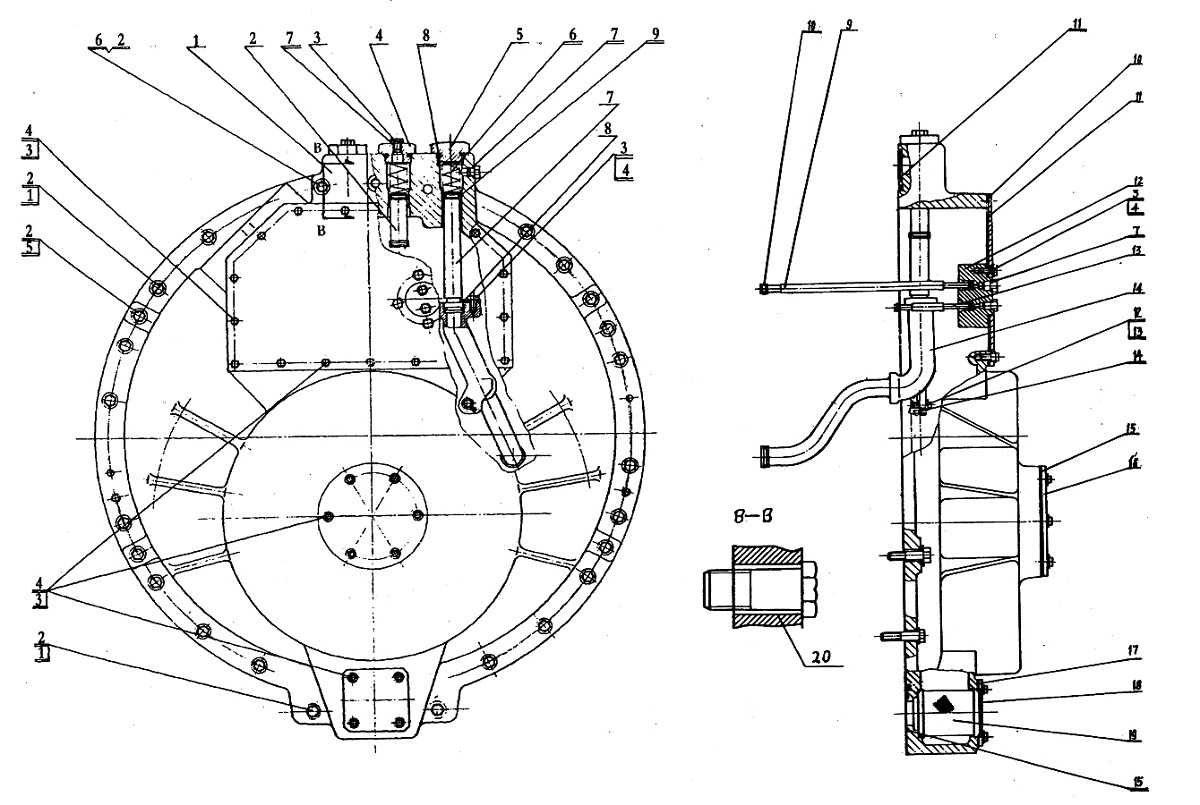

0T03300 Задняя крышка в сборе

← 0T03241 Суппорт левый 0Т03400 Главный приводной вал →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Болт М12 х 65

Каталожный номер:GB5782-86

Комплект:19

Примечание:

№ на схеме:1

Наименование:Задняя крышка

Каталожный номер:0Т03301

Комплект:1

Примечание:

№ на схеме:2

Наименование:Пластинчатая шайба 12

Каталожный номер:GB97.1 -87

Комплект:26

Примечание:

№ на схеме:2

Наименование:Короткая масляная труба

Каталожный номер:0Т03302

Комплект:2 .

Примечание:

№ на схеме:3

Наименование:Болт М10 х 22

Каталожный номер:GB5783 -86

Комплект:32

Примечание:

№ на схеме:3

Наименование:Малый болт

Каталожный номер:0Т0ЗЗ0З

Комплект:5

Примечание:

№ на схеме:4

Наименование:Пластинчатая шайба 10

Каталожный номер:GB97.1 - 87

Комплект:32

Примечание:

№ на схеме:4

Наименование:Большой болт для короткой масляной трубы

Каталожный номер:0Т03304

Комплект:2

Примечание:

№ на схеме:5

Наименование:Болт М12 х40

Каталожный номер:GB5783 -86

Комплект:4

Примечание:

№ на схеме:5

Наименование:Большой болт для длинной масляной трубы

Каталожный номер:0Т03305

Комплект:1

Примечание:

№ на схеме:6

Наименование:Болт М12 х 120

Каталожный номер:GB5782 - 86

Комплект:3

Примечание:

№ на схеме:6

Наименование:Пружина

Каталожный номер:0Т03306

Комплект:3

Примечание:

№ на схеме:7

Наименование:O-образное уплотнительное кольцо 10х1.8

Каталожный номер:GB3452.1-82

Комплект:5

Примечание:

№ на схеме:7

Наименование:Длинная масляная труба

Каталожный номер:0TD3307

Комплект:1

Примечание:

№ на схеме:8

Наименование:O-образное уплотнительное кольцо 38.7 х2.65

Каталожный номер:GB3452.1-82

Комплект:3

Примечание:

№ на схеме:8

Наименование:Планка

Каталожный номер:0Т03308

Комплект:1

Примечание:

№ на схеме:9

Наименование:O-образное уплотнительное кольцо 26.5 х 3.55

Каталожный номер:GB3452.1-82

Комплект:7

Примечание:

№ на схеме:9

Наименование:Длинная труба для измерения давления

Каталожный номер:0Т03309

Комплект:1

Примечание:

№ на схеме:10

Наименование:O-образное уплотнительное кольцо 9 х1.8

Каталожный номер:GB3452.1-82

Комплект:4

Примечание:

№ на схеме:10

Наименование:Прокладка дяя заднего окна

Каталожный номер:0Т03312

Комплект:1

Примечание:

№ на схеме:11

Наименование:O-образное уплотнительное кольцо 40 х5.3

Каталожный номер:GB3452.1-82

Комплект:3

Примечание:

№ на схеме:11

Наименование:Планка для заднего окна

Каталожный номер:0Т03313

Комплект:1

Примечание:

№ на схеме:12

Наименование:Болт М12 х25

Каталожный номер:GB5783 -86

Комплект:1

Примечание:

№ на схеме:12

Наименование:Гнездо трубы измерения давления

Каталожный номер:0Т03314

Комплект:1

Примечание:

№ на схеме:13

Наименование:Шайба 12

Каталожный номер:GB93 - 76

Комплект:1

Примечание:

№ на схеме:13

Наименование:Короткая тpy6a для измерения давления

Каталожный номер:0Т03315

Комплект:1

Примечание:

№ на схеме:14

Наименование:Палец А б х 15

Каталожный номер:GB119-86

Комплект:1

Примечание:

№ на схеме:14

Наименование:Колено в сборе

Каталожный номер:0Т03317

Комплект:1

Примечание:

№ на схеме:15

Наименование:O-образное уплотнительное кольцо 50 хЗ.55

Каталожный номер:GB3452.1-82

Комплект:1

Примечание:

№ на схеме:15

Наименование:Прокладка для задней крышки

Каталожный номер:0Т03320

Комплект:1

Примечание:

№ на схеме:16

Наименование:Задняя крышка

Каталожный номер:0Т03321

Комплект:1

Примечание:

№ на схеме:17

Наименование:Прокладка для крышки фильтрующей сетки

Каталожный номер:0Т03323

Комплект:1

Примечание:

№ на схеме:18

Наименование:Планка для крышки фильтрующей сетки

Каталожный номер:0Т03324

Комплект:1

Примечание:

№ на схеме:19

Наименование:Фильтрующая сетка в сборе

Каталожный номер:0Т03325

Комплект:1

Примечание:

№ на схеме:20

Наименование:Втулка

Каталожный номер:0Т03329

Комплект:3

Примечание:
