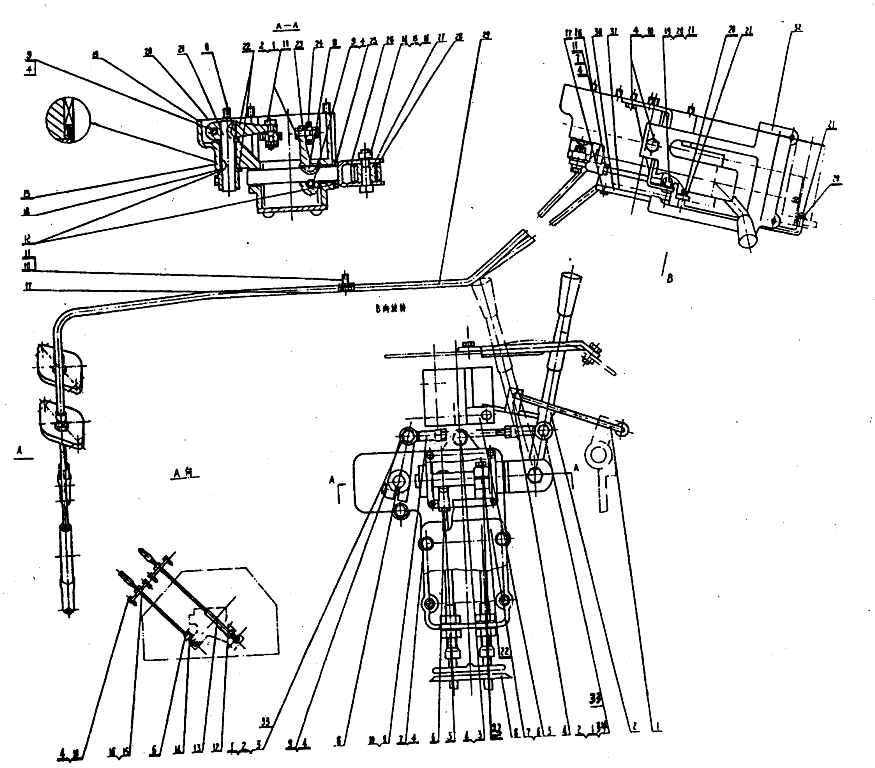

0TQ9000 Управление клапаном переключения передач

← 0Т08154 Смазочная система шкворня 0Т10000 Система управления поворотом и торможением →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Гайка М10 - 8

Каталожный номер:GB6178 -86

Комплект:4

Примечание:

№ на схеме:1

Наименование:Рычаг

Каталожный номер:0Т09001

Комплект:1

Примечание:

№ на схеме:2

Наименование:Палец 2х20

Каталожный номер:GB91 -86

Комплект:4

Примечание:

№ на схеме:2

Наименование:Рычаг управления переключением передач

Каталожный номер:0Т09025

Комплект:1

Примечание:

№ на схеме:3

Наименование:Болт М10х45-8.8

Каталожный номер:GB5782 -86

Комплект:1

Примечание:

№ на схеме:3

Наименование:Болт-вал

Каталожный номер:0Т09002

Комплект:1

Примечание:

№ на схеме:4

Наименование:Шайба 10

Каталожный номер:GB93 -76

Комплект:18

Примечание:

№ на схеме:4

Наименование:Ограничивающая плита

Каталожный номер:0Т09003

Комплект:1

Примечание:

№ на схеме:5

Наименование:Гайка М12 х 1.25

Каталожный номер:GB6176 - 86

Комплект:6

Примечание:

№ на схеме:5

Наименование:Суппорт

Каталожный номер:0Т09031

Комплект:1

Примечание:

№ на схеме:6

Наименование:Гайка М6

Каталожный номер:GB6174 -86

Комплект:4

Примечание:

№ на схеме:6

Наименование:Плита

Каталожный номер:GT09004

Комплект:1

Примечание:

№ на схеме:7

Наименование:Болт М10х90 -8.8

Каталожный номер:GB5782 -86

Комплект:6

Примечание:

№ на схеме:7

Наименование:Прокладка

Каталожный номер:0Т09005

Комплект:1

Примечание:

№ на схеме:8

Наименование:Шпонка З х 16

Каталожный номер:GB1099 -79

Комплект:3

Примечание:

№ на схеме:8

Наименование:Пылеотбойная манжета

Каталожный номер:0Т09006

Комплект:1

Примечание:

№ на схеме:9

Наименование:Болт М10х30-8.8

Каталожный номер:GB5783 -86

Комплект:3

Примечание:

№ на схеме:9

Наименование:Рычаг

Каталожный номер:0Т09007

Комплект:1

Примечание:

№ на схеме:10

Наименование:Болт М10х20 - 8.8

Каталожный номер:GB5783-86

Комплект:9

Примечание:

№ на схеме:10

Наименование:Откидной подшипник SI10E

Каталожный номер:0Т09035

Комплект:2

Примечание:

№ на схеме:11

Наименование:Прокладка 10

Каталожный номер:GB95 -85

Комплект:9

Примечание:

№ на схеме:11

Наименование:Болт - вал

Каталожный номер:0Т09008

Комплект:2

Примечание:

№ на схеме:12

Наименование:Прокладка 20

Каталожный номер:GB95 - 85

Комплект:4

Примечание:

№ на схеме:12

Наименование:Палец-вал в сборе

Каталожный номер:0Т09037

Комплект:2

Примечание:

№ на схеме:13

Наименование:Игольчатый подшипник 941 /20

Каталожный номер:GB290-89

Комплект:4

Примечание:

№ на схеме:13

Наименование:Сварочный блок вилки

Каталожный номер:0Т09040

Комплект:1

Примечание:

№ на схеме:14

Наименование:Болт М12х50 -8.8

Каталожный номер:GB5782 -86

Комплект:1

Примечание:

№ на схеме:14

Наименование:Вилка

Каталожный номер:0Т09009

Комплект:1

Примечание:

№ на схеме:15

Наименование:Гайка М12 -8

Каталожный номер:GB6170

Комплект:1

Примечание:

№ на схеме:15

Наименование:Нажимная плита

Каталожный номер:0Т09010

Комплект:2

Примечание:

№ на схеме:16

Наименование:Прокладка 12

Каталожный номер:GB93 -76

Комплект:1

Примечание:

№ на схеме:16

Наименование:Прокладка

Каталожный номер:0Т09011

Комплект:2

Примечание:

№ на схеме:17

Наименование:Болт М6 х 12 -8.8

Каталожный номер:GB5783 -86

Комплект:4

Примечание:

№ на схеме:17

Наименование:Защелка

Каталожный номер:0Т09012

Комплект:1

Примечание:

№ на схеме:18

Наименование:Гайка М10 -8

Каталожный номер:GB6170 -86

Комплект:2

Примечание:

№ на схеме:18

Наименование:Пылеотбойное кольцо

Каталожный номер:0Т09043

Комплект:3

Примечание:

№ на схеме:19

Наименование:Палец В10 х 95

Каталожный номер:GB882 - 86

Комплект:1

Примечание:

№ на схеме:19

Наименование:Коробка управления

Каталожный номер:01D9013

Комплект:1

Примечание:

№ на схеме:20

Наименование:Палец 3.2 х 16

Каталожный номер:GB91 -86

Комплект:3

Примечание:

№ на схеме:20

Наименование:Прокладка

Каталожный номер:0Т09014

Комплект:1

Примечание:

№ на схеме:21

Наименование:Прокладка 8

Каталожный номер:GB95 -85

Комплект:2

Примечание:

№ на схеме:21

Наименование:Коротный вал

Каталожный номер:0Т09015

Комплект:1

Примечание:

№ на схеме:22

Наименование:Болт М10 х 25

Каталожный номер:GB5783 -86

Комплект:1

Примечание:

№ на схеме:22

Наименование:Коромысло

Каталожный номер:0Т09016

Комплект:2

Примечание:

№ на схеме:23

Наименование:Коромысло

Каталожный номер:0Т09017

Комплект:1

Примечание:

№ на схеме:24

Наименование:Откидной подшипник

Каталожный номер:0Т09046

Комплект:2

Примечание:

№ на схеме:25

Наименование:Проставок

Каталожный номер:0Т09018

Комплект:1

Примечание:

№ на схеме:26

Наименование:Вал

Каталожный номер:0Т09048

Комплект:1

Примечание:

№ на схеме:27

Наименование:Перегородка

Каталожный номер:0Т09019

Комплект:1

Примечание:

№ на схеме:28

Наименование:Медная втулка

Каталожный номер:0Т09020

Комплект:1

Примечание:

№ на схеме:29

Наименование:Тросовый вал

Каталожный номер:0Т09021

Комплект:2

Примечание:

№ на схеме:30

Наименование:Крышка

Каталожный номер:0Т09022

Комплект:1

Примечание:

№ на схеме:31

Наименование:Прокладка

Каталожный номер:0Т09023

Комплект:1

Примечание:

№ на схеме:32

Наименование:Этикетка

Каталожный номер:0Т09024

Комплект:1

Примечание:

№ на схеме:33

Наименование:Упорный палец

Каталожный номер:0Т09053

Комплект:4

Примечание:

№ на схеме:34

Наименование:Болт - вал

Каталожный номер:0Т09054

Комплект:1

Примечание:
