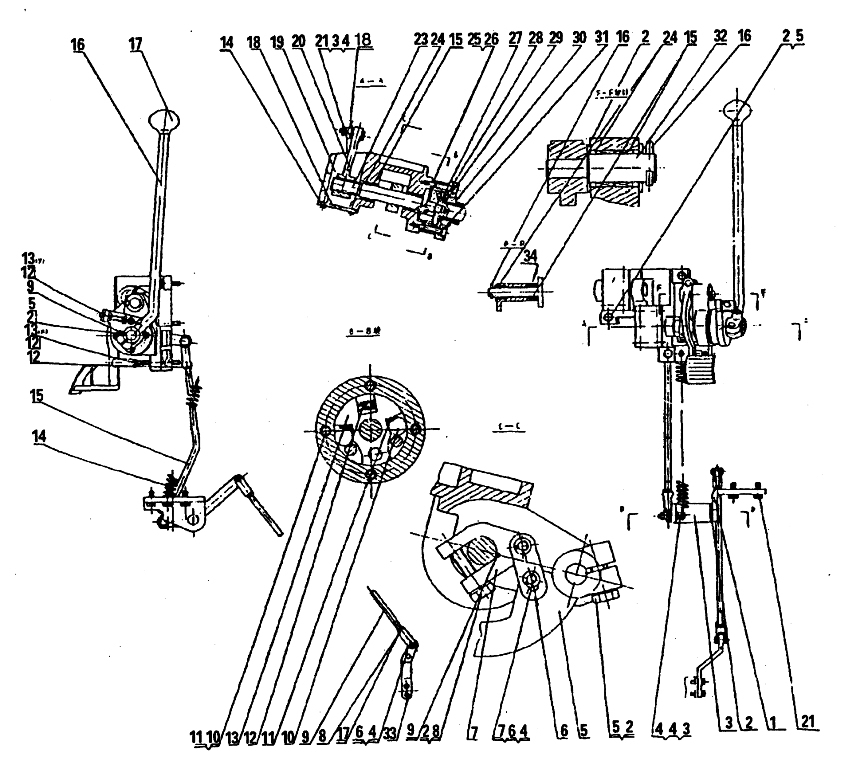

0Т11000 Управление газом

← 0Т10000 Система управления поворотом и торможением 0Т12000 Гидросистема шасси →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Болт М10х25 - 8.8

Каталожный номер:GB5783 -86

Комплект:3

Примечание:

№ на схеме:1

Наименование:Гнездо вала

Каталожный номер:0Т11017

Комплект:1

Примечание:

№ на схеме:2

Наименование:Прокладка 10

Каталожный номер:GB93 -87

Комплект:9

Примечание:

№ на схеме:2

Наименование:Прокладка

Каталожный номер:0Т11001

Комплект:4

Примечание:

№ на схеме:3

Наименование:Гайка М10 -8

Каталожный номер:GB6178 - 86

Комплект:2

Примечание:

№ на схеме:3

Наименование:Локоть

Каталожный номер:0T11002

Комплект:1

Примечание:

№ на схеме:4

Наименование:Палец 2 х 20

Каталожный номер:GB91 - 86

Комплект:6

Примечание:

№ на схеме:4

Наименование:Болт-вал

Каталожный номер:0T11003

Комплект:1

Примечание:

№ на схеме:5

Наименование:Болт М10 х 35 -8.8

Каталожный номер:GB5783 -86

Комплект:5

Примечание:

№ на схеме:5

Наименование:Педаль

Каталожный номер:0T11020

Комплект:1

Примечание:

№ на схеме:6

Наименование:Палец - вал В6 х 22

Каталожный номер:GB882-86

Комплект:4

Примечание:

№ на схеме:6

Наименование:Соединительная плита

Каталожный номер:0T11004

Комплект:1

Примечание:

№ на схеме:7

Наименование:Прокладка 6

Каталожный номер:GB95 -85

Комплект:4

Примечание:

№ на схеме:7

Наименование:Втулка

Каталожный номер:0T11005

Комплект:1

Примечание:

№ на схеме:8

Наименование:Болт М10х40 - 8.8

Каталожный номер:GB5783 -86

Комплект:1

Примечание:

№ на схеме:8

Наименование:Вилка

Каталожный номер:0A03001

Комплект:2

Примечание:

№ на схеме:9

Наименование:Сегментная шпонка 3 х 16

Каталожный номер:GB1099 -79

Комплект:2

Примечание:

№ на схеме:9

Наименование:Вилка

Каталожный номер:0T11006

Комплект:1

Примечание:

№ на схеме:10

Наименование:Болт М6х35 -8.8

Каталожный номер:GB70-85

Комплект:4

Примечание:

№ на схеме:10

Наименование:Рычаг

Каталожный номер:1B03025

Комплект:2

Примечание:деталь D6D

№ на схеме:11

Наименование:Прокладка 6

Каталожный номер:GB848 -85

Комплект:4

Примечание:

№ на схеме:11

Наименование:Роллер

Каталожный номер:1B03021

Комплект:2

Примечание:деталь D6D

№ на схеме:12

Наименование:Гайка М10

Каталожный номер:GB6174 - 86

Комплект:4

Примечание:

№ на схеме:12

Наименование:Пружина

Каталожный номер:1B03019

Комплект:1

Примечание:деталь D6D

№ на схеме:13

Наименование:Болт М10х70-8.8

Каталожный номер:GB5783 - 86

Комплект:2

Примечание:

№ на схеме:13

Наименование:Блокировочная планка в сборе

Каталожный номер:0T11026

Комплект:1

Примечание:

№ на схеме:14

Наименование:Болт М6 х 12 -8.8

Каталожный номер:GB5783 -86

Комплект:8

Примечание:

№ на схеме:14

Наименование:Пружина

Каталожный номер:1B03027

Комплект:1

Примечание:деталь D6D

№ на схеме:15

Наименование:Игольчатый подшипник НК202612

Каталожный номер:GB290-89

Комплект:7

Примечание:

№ на схеме:15

Наименование:Вертикальный рычаг

Каталожный номер:0T11007

Комплект:1

Примечание:

№ на схеме:16

Наименование:Палец 5 х 30

Каталожный номер:GB91-86

Комплект:2

Примечание:

№ на схеме:16

Наименование:Сваренный блок рычага управления

Каталожный номер:0T11029

Комплект:1

Примечание:

№ на схеме:17

Наименование:Гайка М8 -8

Каталожный номер:GB6174 -86

Комплект:2

Примечание:

№ на схеме:17

Наименование:Рукоятка в сборе

Каталожный номер:0T11043

Комплект:1

Примечание:

№ на схеме:18

Наименование:Подшипник SI10E

Каталожный номер:GB9161-88

Комплект:2

Примечание:

№ на схеме:18

Наименование:Плита

Каталожный номер:0T11008

Комплект:2

Примечание:

№ на схеме:19

Наименование:Коробка управления

Каталожный номер:0T11009

Комплект:1

Примечание:

№ на схеме:20

Наименование:Коромысло

Каталожный номер:0ТП0Ю

Комплект:1

Примечание:

№ на схеме:21

Наименование:Болт — вал

Каталожный номер:0TO9008

Комплект:1

Примечание:

№ на схеме:23

Наименование:Сваренный блок ведомого вала

Каталожный номер:0T11033

Комплект:1

Примечание:

№ на схеме:24

Наименование:Пылеотбойное кольцо

Каталожный номер:0TO9043

Комплект:8

Примечание:

№ на схеме:25

Наименование:Прокладка

Каталожный номер:0T11011

Комплект:2

Примечание:

№ на схеме:26

Наименование:Проставное кольцо

Каталожный номер:0T11012

Комплект:1

Примечание:

№ на схеме:27

Наименование:Ведущий вал в сборе

Каталожный номер:0T11036

Комплект:1

Примечание:

№ на схеме:28

Наименование:Тарелочная пружина

Каталожный номер:0T11013

Комплект:1

Примечание:

№ на схеме:29

Наименование:Прокладка

Каталожный номер:0T11014

Комплект:1

Примечание:

№ на схеме:30

Наименование:Резьбовое гнездо подшипника

Каталожный номер:0T11015

Комплект:1

Примечание:

№ на схеме:31

Наименование:Блокировочный корпус

Каталожный номер:0T11038

Комплект:1

Примечание:

№ на схеме:32

Наименование:Вал

Каталожный номер:0T11016

Комплект:1

Примечание:

№ на схеме:33

Наименование:Коромысло

Каталожный номер:0Т11042

Комплект:1

Примечание:

№ на схеме:34

Наименование:Втулка

Каталожный номер:0Т11043

Комплект:1

Примечание:
