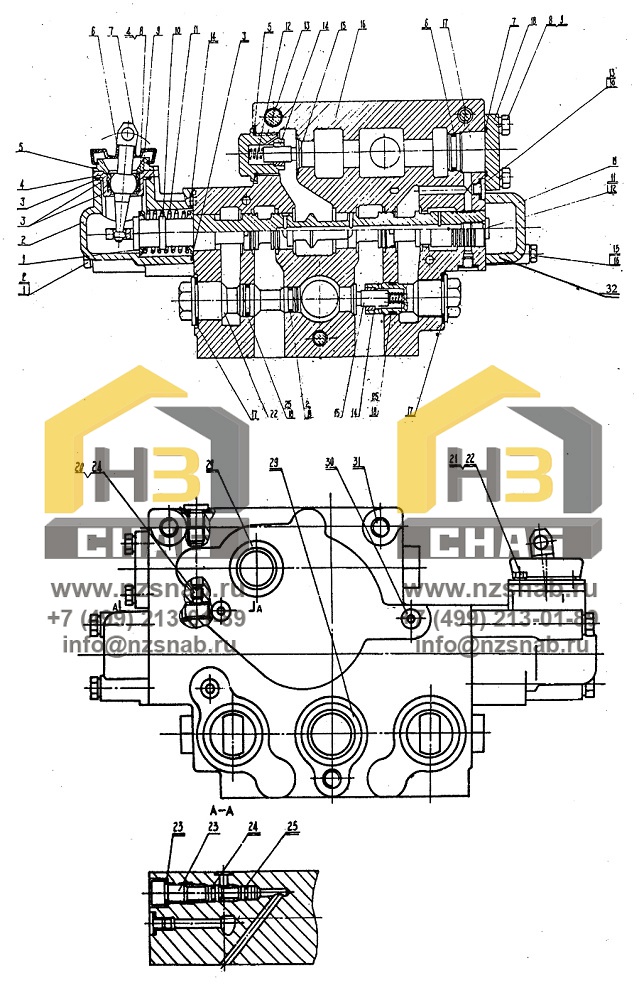

0131087 Рыхлительный реверсивный клапан в сборе

← 0Т31070 Гидросистема рыхлителя 0Т31093 левый и 0Т31108 правый гидроцилиндр →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Болт М10X100

Каталожный номер:GB5782-86

Комплект:2

Примечание:

№ на схеме:1

Наименование:Гнездо пружины

Каталожный номер:0Т13072

Комплект:4

Примечание:

№ на схеме:2

Наименование:Шайба 10

Каталожный номер:GB97.1-85

Комплект:2

Примечание:

№ на схеме:2

Наименование:Защитный колпак

Каталожный номер:0Т13073

Комплект:1

Примечание:

№ на схеме:3

Наименование:0-образное уплотнительное кольцо 38.5х2.65

Каталожный номер:GB3452.1-92

Комплект:2

Примечание:

№ на схеме:3

Наименование:Фиксирующее гнездо

Каталожный номер:0Т13074

Комплект:2

Примечание:

№ на схеме:4

Наименование:О-образное кольцо

Каталожный номер:0Т13373

Комплект:1

Примечание:9H6761

№ на схеме:4

Наименование:Прокладочная прокладка

Каталожный номер:0Т13075

Комплект:1ком.

Примечание:

№ на схеме:5

Наименование:Шайба ЗЗ

Каталожный номер:JB982-77

Комплект:1

Примечание:

№ на схеме:5

Наименование:Крышка

Каталожный номер:0Т13076

Комплект:1

Примечание:

№ на схеме:6

Наименование:О-образное уплотнительное кольцо 22.4х2.65

Каталожный номер:GB3452.1-92

Комплект:1

Примечание:

№ на схеме:6

Наименование:Пылеотбойный колпак

Каталожный номер:0Т13077

Комплект:1

Примечание:

№ на схеме:7

Наименование:О-образное уплотнительное кольцо ЗЗ.5 х 2.65

Каталожный номер:GB3452.1-92

Комплект:1

Примечание:

№ на схеме:7

Наименование:Стержень-поводок

Каталожный номер:0Т13078

Комплект:1

Примечание:

№ на схеме:8

Наименование:Болт М12 х 35-10.9

Каталожный номер:GB5783-86

Комплект:2

Примечание:

№ на схеме:8

Наименование:Кольцо

Каталожный номер:0Т13374

Комплект:1

Примечание:4Т5945

№ на схеме:9

Наименование:Шайба 12

Каталожный номер:GB97.1-85

Комплект:2

Примечание:

№ на схеме:9

Наименование:Гнездо

Каталожный номер:0Т13080

Комплект:1

Примечание:

№ на схеме:10

Наименование:Рычаг клапана

Каталожный номер:0Т31088

Комплект:1

Примечание:

№ на схеме:11

Наименование:Болт - пробка М10 х 1

Каталожный номер:JB1001-77

Комплект:1

Примечание:

№ на схеме:11

Наименование:Спускная пружина

Каталожный номер:0Т13082

Комплект:1

Примечание:

№ на схеме:12

Наименование:Шайба 10

Каталожный номер:JB982-77

Комплект:1

Примечание:

№ на схеме:12

Наименование:Пружина нагрузочного клапана

Каталожный номер:0Т13083

Комплект:1

Примечание:

№ на схеме:13

Наименование:Гнездо клапана

Каталожный номер:0Т13084

Комплект:1

Примечание:

№ на схеме:14

Наименование:О - образное уплотнительное кольцо 8.75 х2.65

Каталожный номер:GB3452.1-92

Комплект:1

Примечание:

№ на схеме:14

Наименование:Втулка

Каталожный номер:0Т13085

Комплект:1

Примечание:

№ на схеме:15

Наименование:Болт М8х50

Каталожный номер:GB5783-86

Комплект:2

Примечание:

№ на схеме:15

Наименование:Сердечник конического клапана

Каталожный номер:0Т13086

Комплект:1

Примечание:

№ на схеме:16

Наименование:Шайба 8

Каталожный номер:GB97.1-85

Комплект:2

Примечание:

№ на схеме:16

Наименование:Корпус клапана

Каталожный номер:0Т13087

Комплект:1

Примечание:

№ на схеме:17

Наименование:Шайба 30

Каталожный номер:JB982-77

Комплект:2

Примечание:

№ на схеме:17

Наименование:Уплотнительное гнездо

Каталожный номер:0Т13088

Комплект:1

Примечание:

№ на схеме:18

Наименование:О - образное уплотнительное кольцо 20 х 2.65

Каталожный номер:GB3452.1-92

Комплект:2

Примечание:

№ на схеме:18

Наименование:Нажимная плита

Каталожный номер:0Т13089

Комплект:1

Примечание:

№ на схеме:19

Наименование:О - образное уплотнительное кольцо 15х2.65

Каталожный номер:GB3452.1-92

Комплект:2

Примечание:

№ на схеме:19

Наименование:Защитный колпак

Каталожный номер:0Т31089

Комплект:1

Примечание:

№ на схеме:20

Наименование:0-образное кольцо

Каталожный номер:1В01382

Комплект:1

Примечание:

№ на схеме:21

Наименование:Болт М6х20

Каталожный номер:GB5782-86

Комплект:2

Примечание:

№ на схеме:22

Наименование:Шайба 6

Каталожный номер:GB97.1-85

Комплект:2

Примечание:

№ на схеме:22

Наименование:Длинная пробка

Каталожный номер:0Т13099

Комплект:1

Примечание:

№ на схеме:23

Наименование:Шайба 14

Каталожный номер:JB982-77

Комплект:1

Примечание:

№ на схеме:23

Наименование:Золотник

Каталожный номер:0Т13101

Комплект:1

Примечание:

№ на схеме:24

Наименование:О - образное уплотнительное кольцо 9 х1.8

Каталожный номер:GB3452.1-82

Комплект:1

Примечание:

№ на схеме:24

Наименование:Пробка

Каталожный номер:1В09153

Комплект:1

Примечание:

№ на схеме:25

Наименование:0 - образное уплотнительное кольцо 6.9x1.8

Каталожный номер:GB3452.1-92

Комплект:1

Примечание:

№ на схеме:25

Наименование:Упорный палец

Каталожный номер:0Т13316

Комплект:2

Примечание:

№ на схеме:26

Наименование:Упорный палец

Каталожный номер:0Т13317

Комплект:2

Примечание:

№ на схеме:29

Наименование:0 - образное кольцо 37.69 x3.53

Каталожный номер:0Т13368

Комплект:4

Примечание:Parker

№ на схеме:30

Наименование:О - образное кольцо 10.77x2.62

Каталожный номер:0Т13367

Комплект:3

Примечание:Parker

№ на схеме:31

Наименование:Болт М12 х 300 - 10.9

Каталожный номер:GB901-88

Комплект:3

Примечание:
