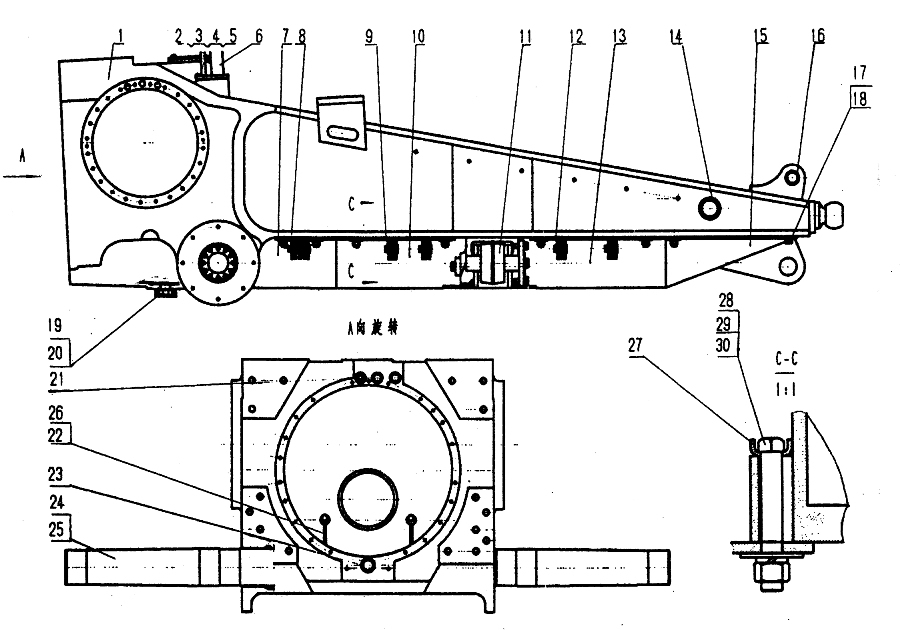

0Т25000 0Т51000 Рама - задний мост

← 0Т24000 Колпак - передняя защитная плита 0Т28000 Гидросистема шасси →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Рама - задний мост

Каталожный номер:0Т25001

Комплект:1

Примечание:

№ на схеме:2

Наименование:Плита

Каталожный номер:0Т07001

Комплект:1

Примечание:

№ на схеме:3

Наименование:Уплотнительная прокладка

Каталожный номер:0Т07002

Комплект:1

Примечание:

№ на схеме:4

Наименование:Болт М10 х 25

Каталожный номер:GB5783-86

Комплект:12

Примечание:

№ на схеме:5

Наименование:Шайба 10

Каталожный номер:GB93-87

Комплект:12

Примечание:

№ на схеме:6

Наименование:Наливная труба

Каталожный номер:0Т07167

Комплект:1

Примечание:

№ на схеме:7

Наименование:Плита

Каталожный номер:0Т25019

Комплект:1

Примечание:

№ на схеме:8

Наименование:Палец В28 х 100

Каталожный номер:GB882-86

Комплект:1

Примечание:

№ на схеме:9

Наименование:Палец 6 х 50

Каталожный номер:GB91-86

Комплект:5

Примечание:

№ на схеме:10

Наименование:Плита

Каталожный номер:0Т07081

Комплект:1

Примечание:

№ на схеме:11

Наименование:Балансир

Каталожный номер:0Т07083

Комплект:1

Примечание:

№ на схеме:12

Наименование:Палец В28х55

Каталожный номер:GB882-86

Комплект:4

Примечание:

№ на схеме:13

Наименование:Плита

Каталожный номер:0Т25027

Комплект:1

Примечание:

№ на схеме:14

Наименование:Объединенная втулка

Каталожный номер:0Т07177

Комплект:2

Примечание:

№ на схеме:15

Наименование:Плита

Каталожный номер:0Т07124

Комплект:1

Примечание:

№ на схеме:16

Наименование:Втулка

Каталожный номер:0Т07004

Комплект:2

Примечание:

№ на схеме:17

Наименование:Болт М20 х 35

Каталожный номер:GB5783-86

Комплект:6

Примечание:

№ на схеме:18

Наименование:Шайба 20

Каталожный номер:GB93-87

Комплект:20

Примечание:

№ на схеме:19

Наименование:Магнитная пробка

Каталожный номер:0А10112

Комплект:2

Примечание:

№ на схеме:20

Наименование:Уплотнительное кольцо 42 х3.5

Каталожный номер:GB1235-76

Комплект:2

Примечание:

№ на схеме:21

Наименование:Уплотнительное кольцо 40 х5.3

Каталожный номер:GB3452.1-82

Комплект:3

Примечание:

№ на схеме:22

Наименование:Скользящее ограждение

Каталожный номер:0Т07135

Комплект:2

Примечание:

№ на схеме:23

Наименование:Уплотнительное кольцо 54.5 хЗ.55

Каталожный номер:GB3452.1-82

Комплект:1

Примечание:

№ на схеме:24

Наименование:Втулка

Каталожный номер:0Т07005

Комплект:2

Примечание:

№ на схеме:25

Наименование:Вал

Каталожный номер:0Т17157

Комплект:1

Примечание:для 0Т25000

№ на схеме:25

Наименование:Вал

Каталожный номер:0Т51001

Комплект:1

Примечание:для0Т51000

№ на схеме:26

Наименование:Пробка

Каталожный номер:0ТО7160

Комплект:2

Примечание:

№ на схеме:27

Наименование:Ограниченной блок

Каталожный номер:0Т07007

Комплект:14

Примечание:

№ на схеме:28

Наименование:Болт М20 х 130

Каталожный номер:GB5782-86

Комплект:14

Примечание:

№ на схеме:29

Наименование:Гайка М20 - 8

Каталожный номер:GB6170 - 86

Комплект:14

Примечание:

№ на схеме:30

Наименование:Шайба 20

Каталожный номер:GB96-85

Комплект:

Примечание:
