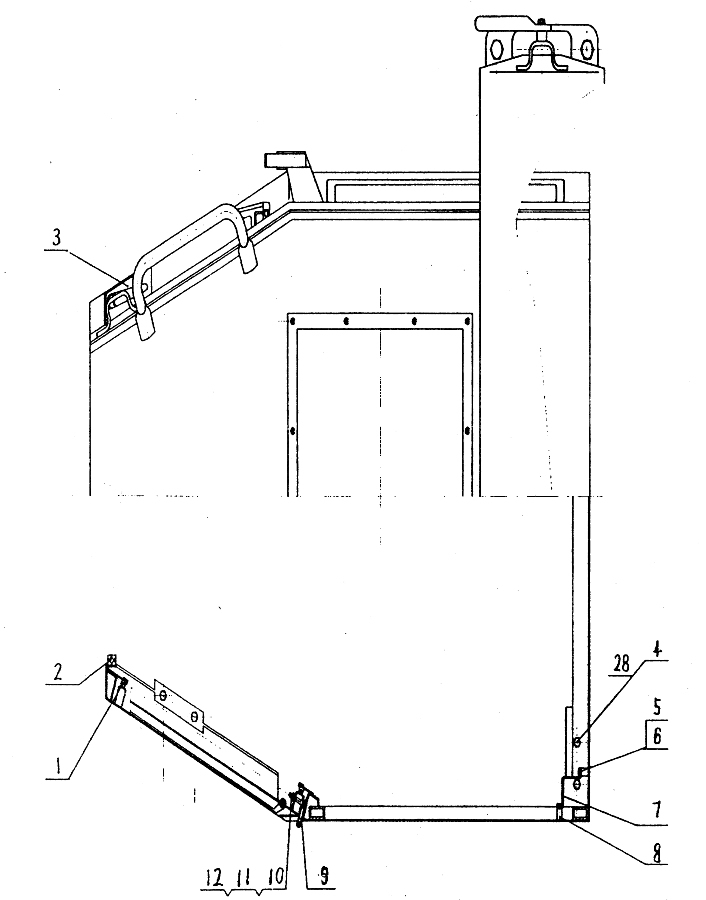

0Т55000 Кабина - Ропс с кондиционером

← 0Т53011 Гусеница в сборе 0Т56000 Конденционированная система →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Суташ

Каталожный номер:0А95069

Комплект:2

Примечание:

№ на схеме:2

Наименование:Суташи

Каталожный номер:0Т36138

Комплект:1

Примечание:

№ на схеме:3

Наименование:Правая дверь в сборе

Каталожный номер:0Т36003

Комплект:1

Примечание:

№ на схеме:4

Наименование:Болт М12х55

Каталожный номер:GB5782-86

Комплект:4

Примечание:

№ на схеме:5

Наименование:Болт М8х20

Каталожный номер:GB5783-86

Комплект:8

Примечание:

№ на схеме:6

Наименование:Шайба 8

Каталожный номер:GB96-85

Комплект:8

Примечание:

№ на схеме:7

Наименование:Защитная труба

Каталожный номер:0Т47007

Комплект:2

Примечание:

№ на схеме:8

Наименование:Резьбовое гнездо

Каталожный номер:0Т47014

Комплект:8

Примечание:

№ на схеме:9

Наименование:Петля-Планка

Каталожный номер:0Т36128

Комплект:2

Примечание:

№ на схеме:10

Наименование:Болт М8х45

Каталожный номер:GB5782-86

Комплект:14

Примечание:

№ на схеме:11

Наименование:Гайка М8-8

Каталожный номер:GB6170-86

Комплект:14

Примечание:

№ на схеме:12

Наименование:Шайба 8

Каталожный номер:GB93-87

Комплект:14

Примечание:

№ на схеме:13

Наименование:Буферная прокладка

Каталожный номер:0Т36022

Комплект:2

Примечание:

№ на схеме:14

Наименование:Винт М6 х 20

Каталожный номер:GB67-85

Комплект:4

Примечание:

№ на схеме:15

Наименование:Вентилятор 10500000D

Каталожный номер:0L78160

Комплект:1

Примечание:

№ на схеме:16

Наименование:Петля в сборе

Каталожный номер:0Т36023

Комплект:2

Примечание:

№ на схеме:17

Наименование:Детали для фиксации двери

Каталожный номер:0Т36027

Комплект:1

Примечание:

№ на схеме:18

Наименование:Детали для фиксации двери

Каталожный номер:0Т36042

Комплект:1

Примечание:

№ на схеме:19

Наименование:Потолочная лампа

Каталожный номер:0А95060

Комплект:1

Примечание:

№ на схеме:20

Наименование:Винт М5 х 12

Каталожный номер:GB67-85

Комплект:4

Примечание:

№ на схеме:21

Наименование:Болт

Каталожный номер:0Т55097

Комплект:22

Примечание:

№ на схеме:22

Наименование:Звукопоглощательный слой

Каталожный номер:0Т55099

Комплект:1

Примечание:

№ на схеме:23

Наименование:Шайба

Каталожный номер:0Т55095

Комплект:1

Примечание:

№ на схеме:24

Наименование:Уплотнительная прокладка

Каталожный номер:0Т55001

Комплект:1

Примечание:

№ на схеме:25

Наименование:Суппорт вентилятора

Каталожный номер:0Т55051

Комплект:1

Примечание:

№ на схеме:26

Наименование:Болт М6

Каталожный номер:GB6170-86

Комплект:4

Примечание:

№ на схеме:27

Наименование:Шайба 12

Каталожный номер:GB96-85

Комплект:2

Примечание:

№ на схеме:28

Наименование:Шайба 12

Каталожный номер:GB93-87

Комплект:10

Примечание:

№ на схеме:29

Наименование:Гайка М12

Каталожный номер:GB6170-86

Комплект:2

Примечание:

№ на схеме:30

Наименование:Шайба 6

Каталожный номер:GB97.1-85

Комплект:8

Примечание:

№ на схеме:31

Наименование:Шайба 6

Каталожный номер:GB93-87

Комплект:4

Примечание:

№ на схеме:32

Наименование:Окно в сборе

Каталожный номер:0Т36139

Комплект:1

Примечание:

№ на схеме:33

Наименование:Суташ

Каталожный номер:0Т36140

Комплект:1

Примечание:

№ на схеме:34

Наименование:Ропс

Каталожный номер:0136053

Комплект:1

Примечание:

№ на схеме:35

Наименование:Нашивка( III )

Каталожный номер:0Т36057

Комплект:1

Примечание:

№ на схеме:36

Наименование:Нашивка( III )

Каталожный номер:0Т36058

Комплект:1

Примечание:

№ на схеме:37

Наименование:Переднее стекло

Каталожный номер:0136059

Комплект:1

Примечание:

№ на схеме:38

Наименование:Заднее, боковое стекло

Каталожный номер:0Т36049

Комплект:2

Примечание:

№ на схеме:39

Наименование:Задняя буферная прокладка

Каталожный номер:0Т36060

Комплект:2

Примечание:

№ на схеме:40

Наименование:Нашивка (I)

Каталожный номер:0Т36047

Комплект:2

Примечание:

№ на схеме:41

Наименование:Нашивка (I)

Каталожный номер:0Т36048

Комплект:2

Примечание:

№ на схеме:42

Наименование:Замочный вал

Каталожный номер:0Т36067

Комплект:2

Примечание:

№ на схеме:43

Наименование:Гнездо замочного вала

Каталожный номер:0Т36041

Комплект:2

Примечание:

№ на схеме:44

Наименование:Болт М12 х 45

Каталожный номер:GB5782-86

Комплект:4

Примечание:

№ на схеме:45

Наименование:Свареная кабина

Каталожный номер:0Т55015

Комплект:1

Примечание:

№ на схеме:46

Наименование:Левая дверь

Каталожный номер:0Т36077

Комплект:1

Примечание:
