0Т32251 Гидроцилиндр перекоса

← 0Т32162 Правый брус 0Т32227 Реверсивный клапан перекоса →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

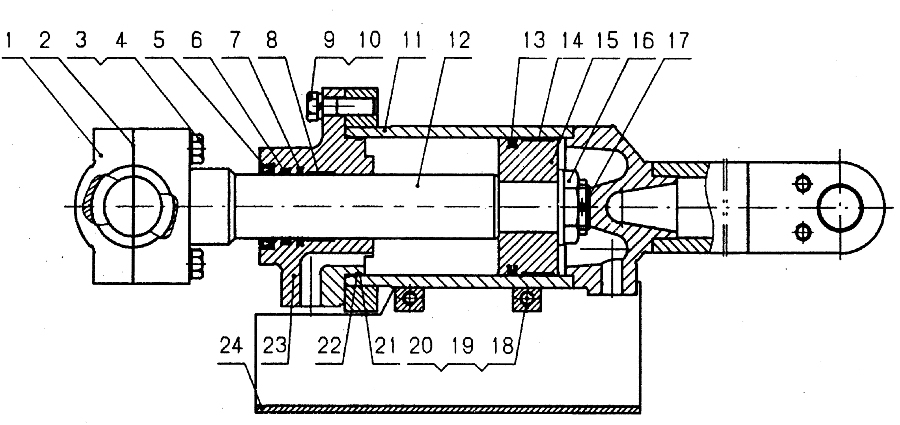

№ на схеме:1

Наименование:Шаровая крышка

Каталожный номер:0Т14077

Комплект:1

Примечание:

№ на схеме:2

Наименование:Прокладка

Каталожный номер:0Т14088

Комплект:2

Примечание:

№ на схеме:3

Наименование:Болт М20 х 120 -10.9

Каталожный номер:GB5782-86

Комплект:4

Примечание:

№ на схеме:4

Наименование:Шайба 20

Каталожный номер:GB97.1-85

Комплект:4

Примечание:

№ на схеме:5

Наименование:Уплотнительное кольцо

Каталожный номер:1В26021

Комплект:1

Примечание:

№ на схеме:6

Наименование:Уплотнительное кольцо

Каталожный номер:1В26020

Комплект:1

Примечание:

№ на схеме:7

Наименование:Уплотнительное кольцо

Каталожный номер:1В26017

Комплект:1

Примечание:

№ на схеме:8

Наименование:Износостойкая втулка

Каталожный номер:1В26022

Комплект:1

Примечание:

№ на схеме:9

Наименование:Болт М20 х 80 -10.9

Каталожный номер:GB5782-86

Комплект:6

Примечание:

№ на схеме:10

Наименование:Шайба 20

Каталожный номер:GB93-87

Комплект:6

Примечание:

№ на схеме:11

Наименование:Сваренный блок корпуса гидроцилиндра

Каталожный номер:0Т32252

Комплект:1

Примечание:

№ на схеме:12

Наименование:Шток поршеня

Каталожный номер:0132259

Комплект:1

Примечание:

№ на схеме:13

Наименование:Уплотнительные элементы

Каталожный номер:1В26034

Комплект:1

Примечание:

№ на схеме:14

Наименование:Износостойкое кольцо

Каталожный номер:1В26015

Комплект:1

Примечание:

№ на схеме:15

Наименование:Поршень

Каталожный номер:0Т32261

Комплект:1

Примечание:

№ на схеме:16

Наименование:Гайка

Каталожный номер:0К29012

Комплект:1

Примечание:

№ на схеме:17

Наименование:Палец 8х90

Каталожный номер:GB91-86

Комплект:1

Примечание:

№ на схеме:18

Наименование:Болт М16 х 30

Каталожный номер:GB5783-86

Комплект:4

Примечание:

№ на схеме:19

Наименование:Шайба 16

Каталожный номер:GB93-87

Комплект:4

Примечание:

№ на схеме:20

Наименование:Шайба 16

Каталожный номер:GB97.1-85

Комплект:4

Примечание:

№ на схеме:21

Наименование:0-образное уплотнительное кольцо

Каталожный номер:1В26023

Комплект:1

Примечание:

№ на схеме:22

Наименование:Уплотнительное кольцо

Каталожный номер:1В26016

Комплект:1

Примечание:

№ на схеме:23

Наименование:Головка гидроцилиндра

Каталожный номер:0Т32262

Комплект:1

Примечание:

№ на схеме:24

Наименование:Защитный колпак

Каталожный номер:0Т32250

Комплект:1

Примечание:
