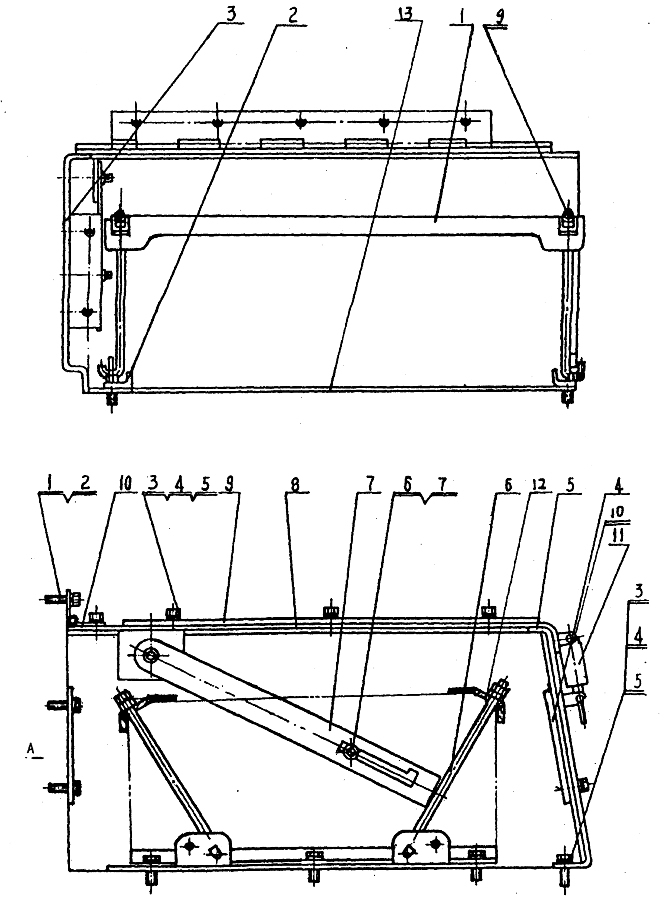

0Т08015 Аккумуляторный ящик

← 0Т08000 Кривая плита в сборе, левая и правая 0Т08154 Смазочная система шкворня →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Болт М8 х 25

Каталожный номер:GB5783-86

Комплект:11

Примечание:

№ на схеме:1

Наименование:Ограничивающий угольник

Каталожный номер:0Т08238

Комплект:2

Примечание:

№ на схеме:2

Наименование:Шайба 8

Каталожный номер:GB93-86

Комплект:11

Примечание:

№ на схеме:2

Наименование:Ограничитель

Каталожный номер:0Т08234

Комплект:2

Примечание:

№ на схеме:3

Наименование:Шайба 10

Каталожный номер:GB97.1-85

Комплект:14

Примечание:

№ на схеме:3

Наименование:Внешняя плита

Каталожный номер:0Т08025

Комплект:1

Примечание:

№ на схеме:4

Наименование:Шайба 10

Каталожный номер:GB93-86

Комплект:20

Примечание:

№ на схеме:4

Наименование:Резьбовой блок

Каталожный номер:0Т08017

Комплект:1

Примечание:

№ на схеме:5

Наименование:Болт М10 х 25

Каталожный номер:GB5783-86

Комплект:20

Примечание:

№ на схеме:5

Наименование:Передняя плита

Каталожный номер:0Т08028

Комплект:1

Примечание:

№ на схеме:6

Наименование:Шайба 10

Каталожный номер:GB96-85

Комплект:2

Примечание:

№ на схеме:6

Наименование:Рычаг

Каталожный номер:0Т08235

Комплект:4

Примечание:

№ на схеме:7

Наименование:Палец А2х20

Каталожный номер:GB91-86

Комплект:2

Примечание:

№ на схеме:7

Наименование:Плита

Каталожный номер:0Т08018

Комплект:1

Примечание:

№ на схеме:8

Наименование:Палец В6х45

Каталожный номер:GB882 - 86

Комплект:2

Примечание:

№ на схеме:8

Наименование:Крышка-плита

Каталожный номер:0Т08038

Комплект:1

Примечание:

№ на схеме:9

Наименование:Гайка М10 - 8

Каталожный номер:GB6170-86

Комплект:8

Примечание:

№ на схеме:9

Наименование:Педаль

Каталожный номер:0Т08019

Комплект:1

Примечание:

№ на схеме:10

Наименование:Палец 2 х 10

Каталожный номер:GB91 -86

Комплект:2

Примечание:

№ на схеме:10

Наименование:Петля

Каталожный номер:0Т08044

Комплект:1

Примечание:

№ на схеме:11

Наименование:Резиновый замок

Каталожный номер:1В04004

Комплект:2

Примечание:

№ на схеме:12

Наименование:Прокладка

Каталожный номер:0Т08236

Комплект:4

Примечание:

№ на схеме:13

Наименование:Резиновая прокладка

Каталожный номер:0Т08237

Комплект:1

Примечание:
