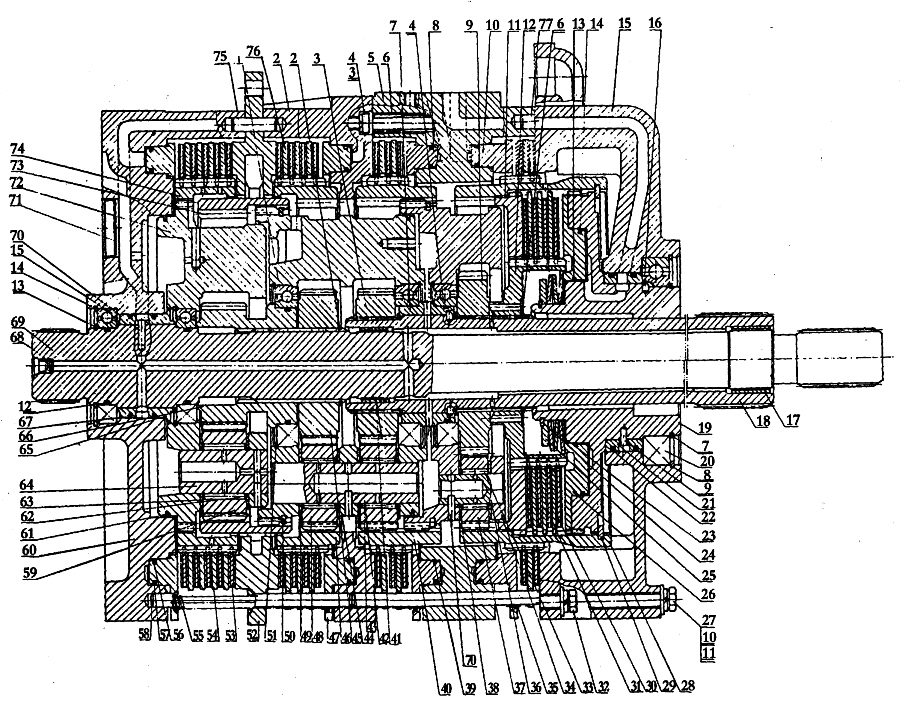

0T03010 Коробка передач

← 0Т03000 0Т27000 Механизм передач в сборе 0Т03200 Центральная передача →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Подшипник

Каталожный номер:0Т03011

Комплект:3

Примечание:

№ на схеме:2

Наименование:Упорный палец 63

Каталожный номер:GB894.1-86

Комплект:1

Примечание:

№ на схеме:2

Наименование:Гнездо поршня II ряда

Каталожный номер:0Т03012

Комплект:1

Примечание:

№ на схеме:3

Наименование:Шайба 10

Каталожный номер:GB93-76

Комплект:2

Примечание:

№ на схеме:3

Наименование:Солнечная шестерня III ряда

Каталожный номер:0Т03013

Комплект:1

Примечание:

№ на схеме:4

Наименование:0 - образное кольцо 92.5 х3.55

Каталожный номер:GB3452.1-82

Комплект:2

Примечание:

№ на схеме:4

Наименование:Винт

Каталожный номер:0Т03014

Комплект:2

Примечание:

№ на схеме:5

Наименование:Гнездо поршня III, IV рядов

Каталожный номер:0Т03015

Комплект:1

Примечание:

№ на схеме:6

Наименование:Упорный палец 82

Каталожный номер:GB894.1-86

Комплект:4

Примечание:

№ на схеме:6

Наименование:Пружинная втулка

Каталожный номер:0Т03016

Комплект:10

Примечание:

№ на схеме:7

Наименование:Упорный палец 130

Каталожный номер:GB894.1-86

Комплект:1

Примечание:

№ на схеме:7

Наименование:Перегородка

Каталожный номер:0Т03017

Комплект:1

Примечание:

№ на схеме:8

Наименование:Упорный палец 180

Каталожный номер:GB893.2-86

Комплект:1

Примечание:

№ на схеме:8

Наименование:Поршень III ряда

Каталожный номер:0Т03018

Комплект:1

Примечание:

№ на схеме:9

Наименование:Палец 6 х 15

Каталожный номер:GB879 -86

Комплект:1

Примечание:

№ на схеме:9

Наименование:Солнечная шестерня IV ряда

Каталожный номер:0Т03019

Комплект:1

Примечание:

№ на схеме:10

Наименование:Шайба 12

Каталожный номер:GB1230 - 84

Комплект:10

Примечание:

№ на схеме:10

Наименование:Поршень IV ряда

Каталожный номер:0Т03020

Комплект:1

Примечание:

№ на схеме:11

Наименование:Шайба 12

Каталожный номер:GB93 -76

Комплект:10

Примечание:

№ на схеме:11

Наименование:Нажимной диск

Каталожный номер:0Т03021

Комплект:1

Примечание:

№ на схеме:12

Наименование:0 - образное кольцо 54.5 хЗ.55

Каталожный номер:GB3452.1-86

Комплект:2

Примечание:

№ на схеме:12

Наименование:Ведомая шестерня блокировочного ряда

Каталожный номер:0Т03022

Комплект:1

Примечание:

№ на схеме:13

Наименование:Упорный палец 65

Каталожный номер:GB894.1 -86

Комплект:1

Примечание:

№ на схеме:13

Наименование:Внутреннее кольцо поршня блокировочного ряда

Каталожный номер:0Т03023

Комплект:1

Примечание:

№ на схеме:14

Наименование:Упорный палец 100

Каталожный номер:GB893.2-86

Комплект:2

Примечание:

№ на схеме:14

Наименование:Внешнее кольцо поршня блокировочного ряда

Каталожный номер:0Т03024

Комплект:1

Примечание:

№ на схеме:15

Наименование:Подшипник 113

Каталожный номер:GB273.3-88

Комплект:2

Примечание:

№ на схеме:15

Наименование:Передняя крышка

Каталожный номер:0Т03086

Комплект:1

Примечание:

№ на схеме:16

Наименование:Фиксированный палец

Каталожный номер:0Т03026

Комплект:1

Примечание:

№ на схеме:17

Наименование:Подшипник скольжения

Каталожный номер:0Т03027

Комплект:1

Примечание:

№ на схеме:18

Наименование:Выводной вал

Каталожный номер:0Т03028

Комплект:1

Примечание:

№ на схеме:19

Наименование:Гнездо поршня блокировочного ряда

Каталожный номер:0Т03029

Комплект:1

Примечание:

№ на схеме:20

Наименование:Шариковый подшипник

Каталожный номер:0Т0З0З0

Комплект:1

Примечание:

№ на схеме:21

Наименование:Втулка для масла с давлением

Каталожный номер:0Т03084

Комплект:1

Примечание:

№ на схеме:22

Наименование:Уплотнительное кольцо для масла с давлением

Каталожный номер:0Т03085

Комплект:2

Примечание:

№ на схеме:23

Наименование:Тарелочная пружина

Каталожный номер:0Т0З0ЗЗ

Комплект:3

Примечание:

№ на схеме:24

Наименование:Захватное кольцо

Каталожный номер:0Т03034

Комплект:1

Примечание:

№ на схеме:25

Наименование:Пружинный нажиной лист

Каталожный номер:0Т03035

Комплект:1

Примечание:

№ на схеме:26

Наименование:Поршень блокировочного ряда

Каталожный номер:0Т03036

Комплект:1

Примечание:

№ на схеме:27

Наименование:Болт

Каталожный номер:0Т03037

Комплект:2

Примечание:

№ на схеме:28

Наименование:Зубчатый венец IV ряда

Каталожный номер:0Т03038

Комплект:1

Примечание:

№ на схеме:29

Наименование:Упорный палец

Каталожный номер:0Т03039

Комплект:1

Примечание:

№ на схеме:30

Наименование:Диск трения блокировочного ряда

Каталожный номер:0Т03040

Комплект:4

Примечание:

№ на схеме:31

Наименование:Антитетический диск блокировочного ряда

Каталожный номер:0Т03041

Комплект:3

Примечание:

№ на схеме:32

Наименование:Болт

Каталожный номер:0Т03042

Комплект:8

Примечание:

№ на схеме:33

Наименование:Игольчатый подшипник IV рада

Каталожный номер:0Т03043

Комплект:3

Примечание:

№ на схеме:34

Наименование:Планетарная рама IV ряда

Каталожный номер:0Т03044

Комплект:1

Примечание:

№ на схеме:35

Наименование:Пружина III, IV ряда

Каталожный номер:0Т03045

Комплект:20

Примечание:

№ на схеме:36

Наименование:Вал планетарной шестерни IV ряда

Каталожный номер:0Т03046

Комплект:3

Примечание:

№ на схеме:37

Наименование:Планетарная шестерня IV ряда

Каталожный номер:0Т03047

Комплект:3

Примечание:

№ на схеме:38’

Наименование:Планетарная шестерня IV ряда

Каталожный номер:0Т03048

Комплект:6

Примечание:

№ на схеме:39

Наименование:Внутреннее кольцо поршня III, IV ряда

Каталожный номер:0Т03049

Комплект:2

Примечание:

№ на схеме:40

Наименование:Зубчатый венец III ряда

Каталожный номер:0Т03050

Комплект:1

Примечание:

№ на схеме:41

Наименование:Подшипник скольжения

Каталожный номер:0Т03051

Комплект:1

Примечание:

№ на схеме:42

Наименование:Вал планетарной шестерни II, III ряда

Каталожный номер:0Т03052

Комплект:4

Примечание:

№ на схеме:43

Наименование:Игольчатый подшипник II, III ряда

Каталожный номер:0Т03053

Комплект:8

Примечание:

№ на схеме:44

Наименование:Планетарная рама II, III ряда

Каталожный номер:0Т03054

Комплект:1

Примечание:

№ на схеме:45

Наименование:Солнечная шестерня II ряда

Каталожный номер:0Т03055

Комплект:1

Примечание:

№ на схеме:46

Наименование:Зубчатый венец II ряда

Каталожный номер:0Т03056

Комплект:1

Примечание:

№ на схеме:47

Наименование:Поршень I, II ряда

Каталожный номер:0Т03057

Комплект:2

Примечание:

№ на схеме:48

Наименование:Планетарная шестерня II, III ряда

Каталожный номер:0Т03058

Комплект:8

Примечание:

№ на схеме:49

Наименование:Торцевая прокладка планетарной шестерни II, III ряда

Каталожный номер:0Т03059

Комплект:16

Примечание:

№ на схеме:50

Наименование:Захватное кольцо

Каталожный номер:0Т03060

Комплект:2

Примечание:

№ на схеме:51

Наименование:Захватное кольцо

Каталожный номер:0Т03061

Комплект:3

Примечание:

№ на схеме:52

Наименование:Перегородка

Каталожный номер:0Т03062

Комплект:1

Примечание:

№ на схеме:53

Наименование:Диск трения

Каталожный номер:0Т03063

Комплект:8

Примечание:

№ на схеме:54

Наименование:Антитетический диск

Каталожный номер:0Т03064

Комплект:10

Примечание:

№ на схеме:55

Наименование:Пружина I, II ряда

Каталожный номер:0Т03065

Комплект:10

Примечание:

№ на схеме:56

Наименование:Внутреннее кольцо поршня I, II ряда

Каталожный номер:0Т03066

Комплект:2

Примечание:

№ на схеме:57

Наименование:Внешнее кольцо поршня

Каталожный номер:0Т03067

Комплект:4

Примечание:

№ на схеме:58

Наименование:Цилиндрический палец

Каталожный номер:0Т03068

Комплект:10

Примечание:

№ на схеме:59

Наименование:Планетарная шестерня I ряда

Каталожный номер:0Т03069

Комплект:3

Примечание:

№ на схеме:60

Наименование:Гнездо поршня I ряда

Каталожный номер:0Т03070

Комплект:1

Примечание:

№ на схеме:61

Наименование:Уплотнительное кольцо

Каталожный номер:0Т03071

Комплект:2

Примечание:

№ на схеме:62

Наименование:Игольчатый подшипник I ряда

Каталожный номер:0Т03072

Комплект:3

Примечание:

№ на схеме:63

Наименование:Торцевая прокладка планетарной шестерни I ряда

Каталожный номер:0Т03073

Комплект:6

Примечание:

№ на схеме:64

Наименование:Вал планетарной шестерни I ряда

Каталожный номер:0Т03074

Комплект:3

Примечание:

№ на схеме:65

Наименование:Втулка для смазочного масла

Каталожный номер:0Т03075

Комплект:1

Примечание:

№ на схеме:66

Наименование:Солнечная шестерня I ряда

Каталожный номер:0Т03076

Комплект:1

Примечание:

№ на схеме:67

Наименование:Уплотнительное кольцо

Каталожный номер:0Т03083

Комплект:2

Примечание:

№ на схеме:68

Наименование:Масляная пробка

Каталожный номер:0Т04025

Комплект:1

Примечание:

№ на схеме:69

Наименование:Вводный вал

Каталожный номер:0Т03077

Комплект:1

Примечание:

№ на схеме:70

Наименование:Фиксированный палец

Каталожный номер:0Т03078

Комплект:11

Примечание:

№ на схеме:71

Наименование:Пробка

Каталожный номер:0Т03079

Комплект:1

Примечание:

№ на схеме:72

Наименование:Планетарная рама I ряда

Каталожный номер:0Т03080

Комплект:1

Примечание:

№ на схеме:73

Наименование:Зубчатый венец I ряда

Каталожный номер:0Т03081

Комплект:1

Примечание:

№ на схеме:74

Наименование:Зубчатый венец муфты I ряда

Каталожный номер:0Т03082

Комплект:1

Примечание:

№ на схеме:75

Наименование:Цилиндрический палец

Каталожный номер:0Т03092

Комплект:2

Примечание:

№ на схеме:76

Наименование:Диск трения

Каталожный номер:0Т03088

Комплект:6

Примечание:

№ на схеме:77

Наименование:Цилиндрический палец

Каталожный номер:0Т03093

Комплект:4

Примечание:
