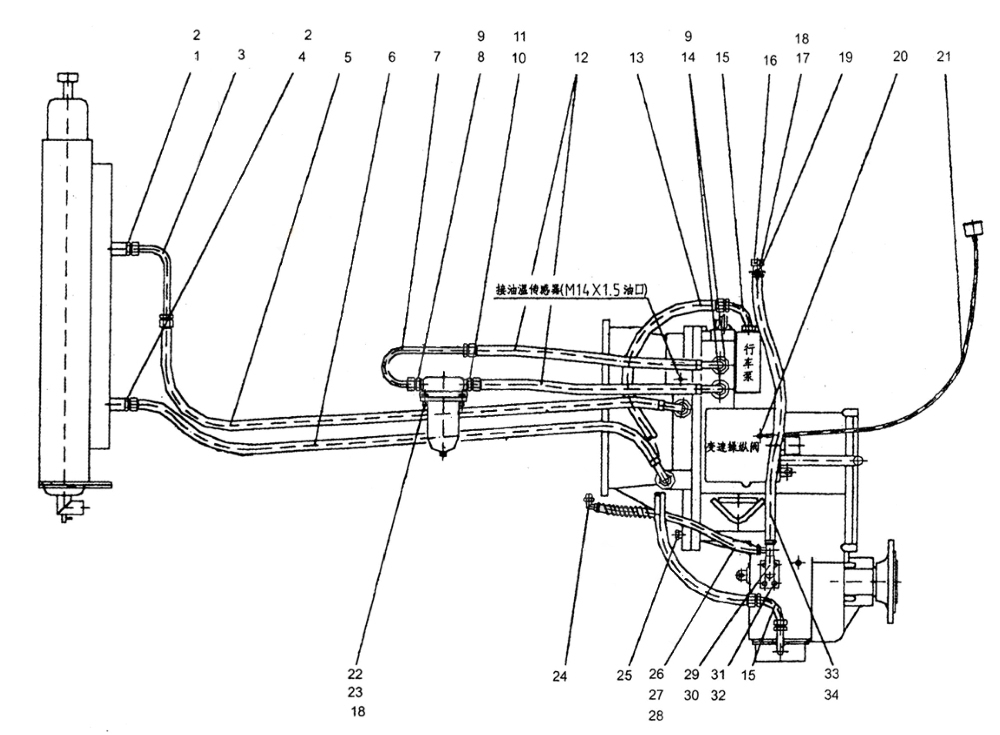

TRANSMISSION HYDRAULIC SYSTEM

← EMERGENCY & PARKING BRAKE GEAR PUMP ASSEMBLY →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:oil cooler inlet joint

Каталожный номер:ZL50G3-12001

Комплект:1

Примечание:ZL50G2-12017

№ на схеме:2

Наименование:lock washer 24

Каталожный номер:JB982-77

Комплект:2

Примечание:ZL50G2-12018

№ на схеме:3

Наименование:oil cooler inlet oil sted tube

Каталожный номер:ZL50G3-12002

Комплект:1

Примечание:ZL50G2-12016

№ на схеме:4

Наименование:oil cooler outlet joint 90°

Каталожный номер:ZL50G3-12003

Комплект:1

Примечание:

№ на схеме:5

Наименование:hose assembly 191-2180 90°

Каталожный номер:JH100-81

Комплект:1

Примечание:

№ на схеме:6

Наименование:hose assembly 191-2380

Каталожный номер:JH100-81

Комплект:1

Примечание:

№ на схеме:7

Наименование:oil filer steel tube

Каталожный номер:ZL50G3-12004

Комплект:1

Примечание:

№ на схеме:8

Наименование:oil filter joint

Каталожный номер:ZL50G3-12005

Комплект:1

Примечание:

№ на схеме:9

Наименование:lock washer 30

Каталожный номер:JB982-77

Комплект:5

Примечание:

№ на схеме:10

Наименование:coupling body

Каталожный номер:ZL50G3-12006

Комплект:1

Примечание:

№ на схеме:11

Наименование:lock washer 22

Каталожный номер:JB982-77

Комплект:1

Примечание:

№ на схеме:12

Наименование:hose assembly 191-850 90°

Каталожный номер:JH100-81

Комплект:2

Примечание:

№ на схеме:13

Наименование:hose assembly 251-1580

Каталожный номер:JH100-81

Комплект:1

Примечание:

№ на схеме:14

Наименование:joint of gear box

Каталожный номер:ZL50G3-12007

Комплект:3

Примечание:ZL50G2-12021

№ на схеме:15

Наименование:joint assembly

Каталожный номер:ZL50G3-12008

Комплект:2

Примечание:

№ на схеме:16

Наименование:big nut

Каталожный номер:ZL50G3-12009

Комплект:1

Примечание:

№ на схеме:17

Наименование:bolt M8X25

Каталожный номер:GB5783-86

Комплект:2

Примечание:

№ на схеме:18

Наименование:lock washer 8

Каталожный номер:GB93-87

Комплект:6

Примечание:

№ на схеме:19

Наименование:oil filler steel tube

Каталожный номер:ZL50G3-12010

Комплект:1

Примечание:ZL50G2-12020

№ на схеме:20

Наименование:oil pressure gauge joint

Каталожный номер:ZL50G3-12015

Комплект:1

Примечание:

№ на схеме:21

Наименование:control valve oil pressure tube

Каталожный номер:ZL50G3-12011

Комплект:1

Примечание:

№ на схеме:22

Наименование:bolt M8X25

Каталожный номер:GB5783-86

Комплект:4

Примечание:

№ на схеме:23

Наименование:nut M8

Каталожный номер:GB6170-86

Комплект:4

Примечание:

№ на схеме:24

Наименование:engine fly wheel case joint

Каталожный номер:ZL50G3-12017

Комплект:1

Примечание:

№ на схеме:25

Наименование:pyramidal plug

Каталожный номер:ZL50G3-12016A

Комплект:1

Примечание:

№ на схеме:26

Наименование:low pressure oil resisto tub Ф13 L=950

Каталожный номер:ZL50G3-12014

Комплект:1

Примечание:

№ на схеме:27

Наименование:double steel wire hose clamp (20-24)

Каталожный номер:

Комплект:2

Примечание:

№ на схеме:28

Наименование:spring jacket

Каталожный номер:ZL50G3-12020

Комплект:1

Примечание:

№ на схеме:29

Наименование:gear box oil filler tube

Каталожный номер:ZL50G3-12013A

Комплект:1

Примечание:

№ на схеме:30

Наименование:O-ring 32.5X3.55

Каталожный номер:GB3452.1-82

Комплект:1

Примечание:

№ на схеме:31

Наименование:lock washer 10

Каталожный номер:GB93-87

Комплект:4

Примечание:

№ на схеме:32

Наименование:bolt M10X25

Каталожный номер:GB5783-86

Комплект:4

Примечание:

№ на схеме:33

Наименование:low pressure oil resistant tube Ф22 L=140

Каталожный номер:ZL50G3-12012

Комплект:1

Примечание:

№ на схеме:34

Наименование:double steel wire hose clamp (31-35)

Каталожный номер:

Комплект:2

Примечание:
