SPEED-CHANGING GEAR PUMP

SPEED-CHANGING GEAR PUMP

← OIL SUMP ASSEMBLY SPEED-CHANG CONTROL VALVE →

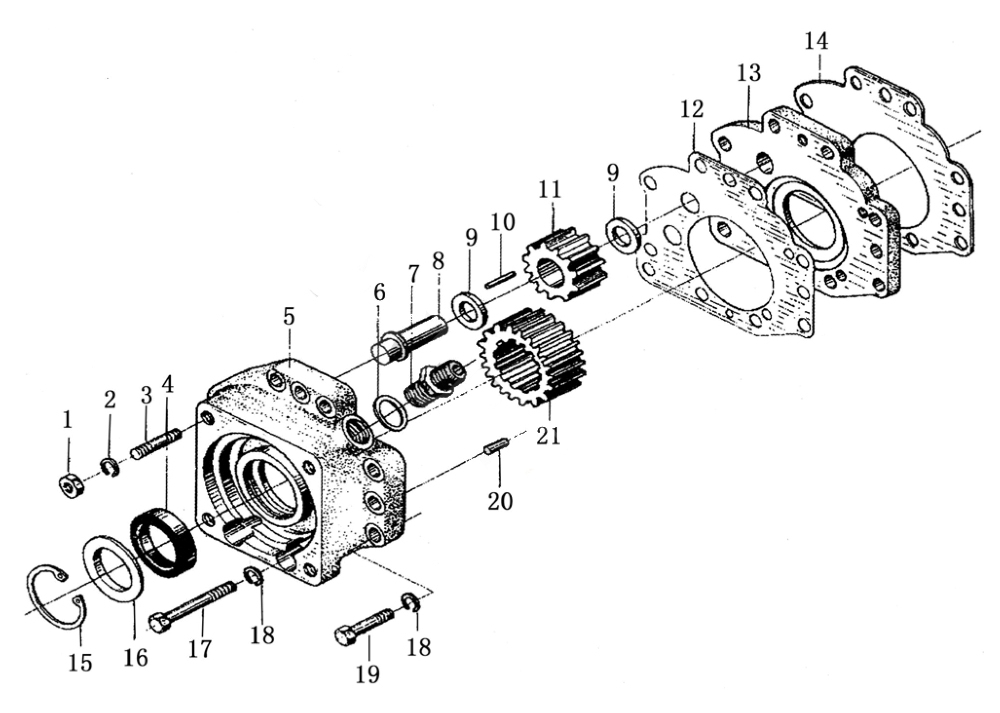

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:nut M12
Каталожный номер:GB6170-86
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:washer 12
Каталожный номер:GB93-87
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:stud AM12X35
Каталожный номер:GB897-74
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:cased seal PG45X62X12
Каталожный номер:GB2600-80
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:prop body
Каталожный номер:403601
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:washer
Каталожный номер:402106
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:union joint
Каталожный номер:402111
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:shaft
Каталожный номер:403603
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:spacing bushing
Каталожный номер:403611
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:needle Ф4Х30
Каталожный номер:GB309-84
Комплект:18
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:pinion
Каталожный номер:403602
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:sealing pad
Каталожный номер:403606
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:pump cover
Каталожный номер:403608
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:sealing pad
Каталожный номер:403609
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:sprag
Каталожный номер:GB893.1-86
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:baffle ring
Каталожный номер:403604
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:large-end bolt M10X75
Каталожный номер:GB5782-86
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:washer 10
Каталожный номер:GB93-87
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:small-end bolt M10X50
Каталожный номер:GB5782-86
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:pin A10X30
Каталожный номер:GB119-86
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:gear wheel
Каталожный номер:403605
Комплект:1
Примечание:
