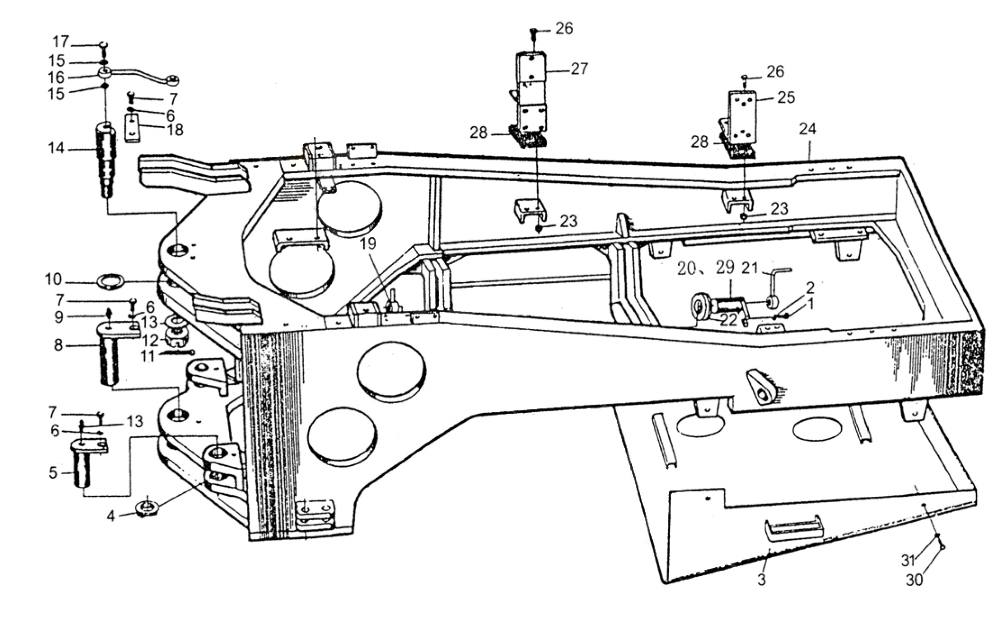

REAR FRAME ASSEMBLY

← FRONT FRAME ASSEMBLY OSCILLATING FRAME ASSEMBLY →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:

Наименование:front support, engine (ZL50F-III)

Каталожный номер:ZL50G2-01004

Комплект:

Примечание:

№ на схеме:1

Наименование:bolt M20X40

Каталожный номер:GB5783-86

Комплект:4

Примечание:

№ на схеме:2

Наименование:washer 20

Каталожный номер:GB95-85

Комплект:4

Примечание:

№ на схеме:3

Наименование:guard hood

Каталожный номер:ZL50G2-10300

Комплект:1

Примечание:

№ на схеме:4

Наименование:support sleave

Каталожный номер:ZL50G2-10007

Комплект:2

Примечание:

№ на схеме:5

Наименование:pin, steering cylinder

Каталожный номер:ZL50G2-10500

Комплект:2

Примечание:

№ на схеме:6

Наименование:washer 12

Каталожный номер:01643-31232

Комплект:10

Примечание:

№ на схеме:7

Наименование:bolt M12X25

Каталожный номер:01016-51225

Комплект:2

Примечание:

№ на схеме:8

Наименование:lower joint pin asy

Каталожный номер:ZL50G2-09900

Комплект:1

Примечание:

№ на схеме:9

Наименование:oil indicator M10X1

Каталожный номер:GB 1152-79

Комплект:9

Примечание:

№ на схеме:10

Наименование:split sleeve

Каталожный номер:ZL50G2-09006

Комплект:1

Примечание:

№ на схеме:11

Наименование:pin 6.3 X 63

Каталожный номер:GB91-86

Комплект:1

Примечание:

№ на схеме:12

Наименование:crown nut M48 X 3

Каталожный номер:ZL50G2-09008

Комплект:1

Примечание:

№ на схеме:13

Наименование:washer 48

Каталожный номер:GB93-87

Комплект:1

Примечание:

№ на схеме:14

Наименование:upper joint pin asy

Каталожный номер:ZL50G2-09004

Комплект:1

Примечание:

№ на схеме:15

Наименование:washer 10

Каталожный номер:JB982-77

Комплект:2

Примечание:

№ на схеме:16

Наименование:lube tube asy

Каталожный номер:ZL50G2-09800

Комплект:1

Примечание:

№ на схеме:17

Наименование:joint bolt M10X 1

Каталожный номер:ZL5DG2-09003

Комплект:1

Примечание:

№ на схеме:18

Наименование:snap board

Каталожный номер:ZL5DG2-09011

Комплект:1

Примечание:

№ на схеме:19

Наименование:tube

Каталожный номер:ZL50G2-10009

Комплект:1

Примечание:

№ на схеме:20

Наименование:oscillating frame pin

Каталожный номер:ZL50G2-10600

Комплект:1

Примечание:

№ на схеме:21

Наименование:tube

Каталожный номер:ZL5DG2-10008

Комплект:1

Примечание:

№ на схеме:22

Наименование:spacer

Каталожный номер:ZL50G2-10006

Комплект:6

Примечание:

№ на схеме:23

Наименование:nut M16

Каталожный номер:GB889-86

Комплект:8

Примечание:

№ на схеме:24

Наименование:rear frame body (2L50F-III)

Каталожный номер:ZL50F3-10100

Комплект:1

Примечание:

№ на схеме:25

Наименование:front support, engine (ZL50G-II)

Каталожный номер:ZL50G2-01005

Комплект:2

Примечание:

№ на схеме:26

Наименование:bolt M16X90

Каталожный номер:GB5782-86

Комплект:8

Примечание:

№ на схеме:27

Наименование:rear support, engine (ZL50F-III)

Каталожный номер:ZL5DG2-01017

Комплект:2

Примечание:

№ на схеме:27

Наименование:rear support, engine (ZL50G-II)

Каталожный номер:ZL50G2-01008

Комплект:8

Примечание:

№ на схеме:28

Наименование:shock absorpted space, engine

Каталожный номер:ZL5DG2-01004

Комплект:4

Примечание:

№ на схеме:29

Наименование:aseillating frame pin

Каталожный номер:ZL5DG2-10700

Комплект:1

Примечание:

№ на схеме:30

Наименование:bolt M20X40

Каталожный номер:01016-52040

Комплект:4

Примечание:

№ на схеме:31

Наименование:washer 20

Каталожный номер:01643-32060

Комплект:4

Примечание:
