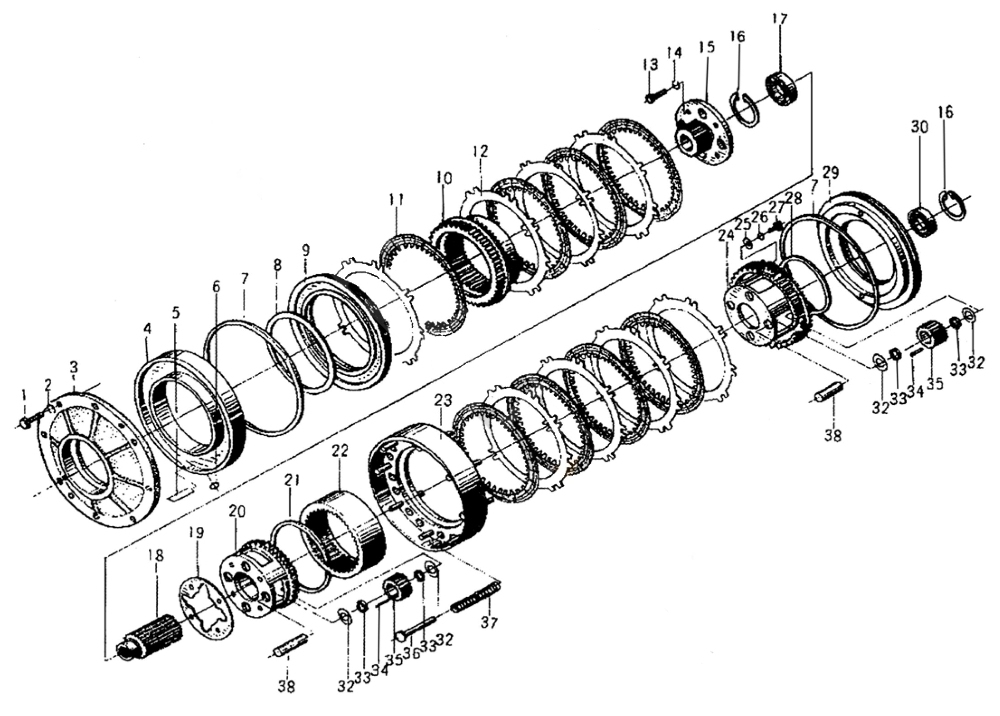

PLANETARY GEARS

← SPEED VARIATOR (II) FIRST-SHAFT ASSEMBLY →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:bolt M14X40

Каталожный номер:GB5783-86

Комплект:8

Примечание:

№ на схеме:2

Наименование:washer 14

Каталожный номер:GB93-87

Комплект:8

Примечание:

№ на схеме:3

Наименование:mid-cover

Каталожный номер:403003A

Комплект:1

Примечание:

№ на схеме:4

Наименование:first-gear cylinder

Каталожный номер:403004

Комплект:1

Примечание:

№ на схеме:5

Наименование:setting board

Каталожный номер:403023

Комплект:1

Примечание:

№ на схеме:6

Наименование:O-ring Ф20X2.4

Каталожный номер:GB1235-76

Комплект:1

Примечание:

№ на схеме:7

Наименование:outer sealing ring

Каталожный номер:403006A

Комплект:2

Примечание:

№ на схеме:8

Наименование:inner sealing ring

Каталожный номер:403010A

Комплект:1

Примечание:

№ на схеме:9

Наименование:first gear piston

Каталожный номер:403008A

Комплект:1

Примечание:

№ на схеме:10

Наименование:first gear inner rim

Каталожный номер:403222

Комплект:1

Примечание:

№ на схеме:11

Наименование:driving plates assembly first backward gear

Каталожный номер:403012-013

Комплект:8

Примечание:

№ на схеме:12

Наименование:driving plate, first backward gear

Каталожный номер:403011

Комплект:8

Примечание:

№ на схеме:13

Наименование:bolt M10X30

Каталожный номер:GB5783-86

Комплект:4

Примечание:

№ на схеме:14

Наименование:washer 10

Каталожный номер:GB93-87

Комплект:4

Примечание:

№ на схеме:15

Наименование:connection plate

Каталожный номер:403225

Комплект:1

Примечание:

№ на схеме:16

Наименование:sprag 90

Каталожный номер:GB894.1-86

Комплект:1

Примечание:

№ на схеме:17

Наименование:ball bearing 50210 (50X90X20)

Каталожный номер:GB277-89

Комплект:1

Примечание:

№ на схеме:18

Наименование:central gear

Каталожный номер:403226

Комплект:1

Примечание:

№ на схеме:19

Наименование:stop plate

Каталожный номер:403224

Комплект:1

Примечание:

№ на схеме:20

Наименование:pinion carrier, first gear

Каталожный номер:403223

Комплект:1

Примечание:

№ на схеме:21

Наименование:calliper ring

Каталожный номер:403220

Комплект:1

Примечание:

№ на схеме:22

Наименование:inner rim astern

Каталожный номер:403216

Комплект:1

Примечание:

№ на схеме:23

Наименование:frictional plate spacing bracket

Каталожный номер:403014-15

Комплект:1

Примечание:

№ на схеме:24

Наименование:pinion carrier astern

Каталожный номер:403213

Комплект:1

Примечание:

№ на схеме:25

Наименование:setting washer

Каталожный номер:403215

Комплект:4

Примечание:

№ на схеме:26

Наименование:washer 8

Каталожный номер:GB93-87

Комплект:4

Примечание:

№ на схеме:27

Наименование:boltM8X14

Каталожный номер:GB5783-86

Комплект:4

Примечание:

№ на схеме:28

Наименование:inner sealing ring

Каталожный номер:403020А

Комплект:1

Примечание:

№ на схеме:29

Наименование:astern piston

Каталожный номер:403018А

Комплект:1

Примечание:

№ на схеме:30

Наименование:ball bearing 110(50X80X16)

Каталожный номер:GB276-89

Комплект:1

Примечание:

№ на схеме:31

Наименование:planetary shaft first gear

Каталожный номер:403227

Комплект:4

Примечание:

№ на схеме:32

Наименование:spacer

Каталожный номер:403217

Комплект:16

Примечание:

№ на схеме:33

Наименование:spacer bushing

Каталожный номер:403219

Комплект:16

Примечание:

№ на схеме:34

Наименование:needle Ф4Х35

Каталожный номер:GB309-84

Комплект:176

Примечание:

№ на схеме:35

Наименование:planetary gear

Каталожный номер:403218

Комплект:8

Примечание:

№ на схеме:36

Наименование:spring pin shaft

Каталожный номер:403016

Комплект:15

Примечание:

№ на схеме:37

Наименование:spring

Каталожный номер:403017

Комплект:15

Примечание:

№ на схеме:38

Наименование:planetary shaft, astern

Каталожный номер:403221

Комплект:4

Примечание:

№ на схеме:39

Наименование:sprag 90

Каталожный номер:GB893.1-86

Комплект:1

Примечание:
