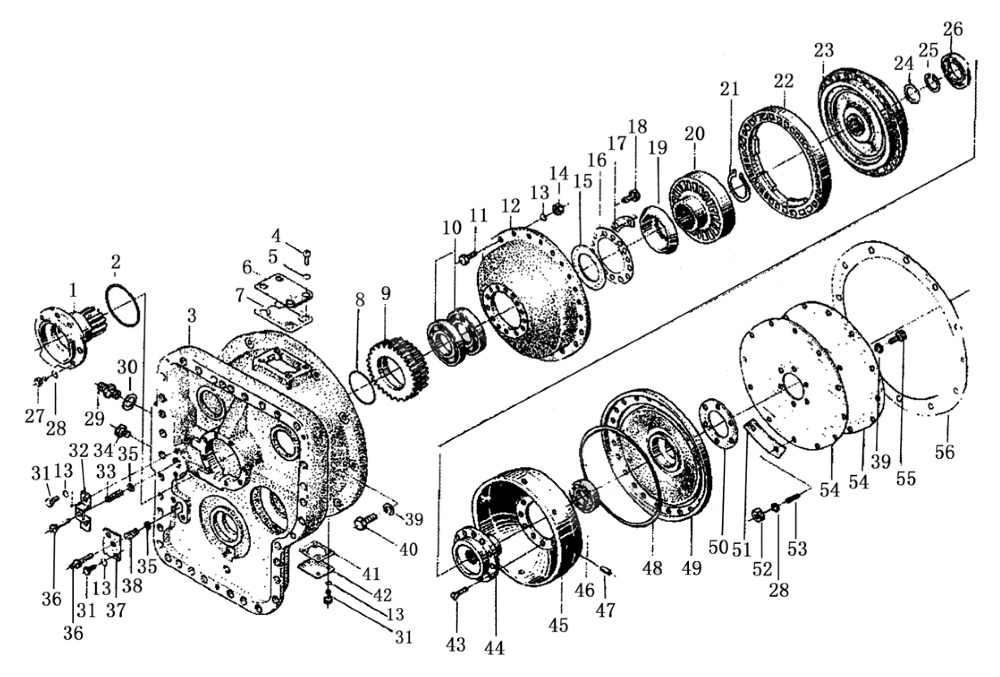

HYDRAULIC TORQUE CONVERTER

← TRANSMISSION SYSTEM SPEED VARIATOR (I) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:wheel bracket

Каталожный номер:402222

Комплект:1

Примечание:

№ на схеме:2

Наименование:O-ring 128x3.55

Каталожный номер:GB3452.1-82

Комплект:1

Примечание:

№ на схеме:3

Наименование:casing

Каталожный номер:402216

Комплект:1

Примечание:

№ на схеме:4

Наименование:button-head screw M6x16

Каталожный номер:GB67-85

Комплект:4

Примечание:

№ на схеме:5

Наименование:washer 6

Каталожный номер:GB93-87

Комплект:4

Примечание:

№ на схеме:6

Наименование:backing board

Каталожный номер:402214

Комплект:1

Примечание:

№ на схеме:7

Наименование:casket

Каталожный номер:402215

Комплект:1

Примечание:

№ на схеме:8

Наименование:seal ring

Каталожный номер:402221

Комплект:1

Примечание:

№ на схеме:9

Наименование:gear

Каталожный номер:402220

Комплект:1

Примечание:

№ на схеме:10

Наименование:bearing 117(130x85x22)

Каталожный номер:GB276-89

Комплект:2

Примечание:

№ на схеме:11

Наименование:bolt M8x35

Каталожный номер:GB5782-86

Комплект:24

Примечание:

№ на схеме:12

Наименование:pump pulley

Каталожный номер:402227

Комплект:1

Примечание:

№ на схеме:13

Наименование:washer 8

Каталожный номер:GB93-87

Комплект:36

Примечание:

№ на схеме:14

Наименование:nut M8

Каталожный номер:GB6170-86

Комплект:24

Примечание:

№ на схеме:15

Наименование:regulating washer

Каталожный номер:402224

Комплект:1set

Примечание:

№ на схеме:16

Наименование:press board

Каталожный номер:402226

Комплект:1

Примечание:

№ на схеме:17

Наименование:check washer

Каталожный номер:402218

Комплект:6

Примечание:

№ на схеме:18

Наименование:bolt M8x30

Каталожный номер:GB5783-86

Комплект:14

Примечание:

№ на схеме:19

Наименование:oil guiding ring

Каталожный номер:402225

Комплект:1

Примечание:

№ на схеме:20

Наименование:guide pulley

Каталожный номер:402217

Комплект:1

Примечание:

№ на схеме:21

Наименование:sprag 80

Каталожный номер:GB894.1-86

Комплект:1

Примечание:

№ на схеме:22

Наименование:one-stage turbine

Каталожный номер:402209

Комплект:1

Примечание:

№ на схеме:23

Наименование:two-stage turbine

Каталожный номер:402212-213

Комплект:1

Примечание:

№ на схеме:24

Наименование:spline spacer

Каталожный номер:402238

Комплект:1set

Примечание:

№ на схеме:25

Наименование:sprag 50

Каталожный номер:GB893.1-86

Комплект:1

Примечание:

№ на схеме:26

Наименование:bearing 113(100x65x18)

Каталожный номер:GB276-89

Комплект:1

Примечание:

№ на схеме:27

Наименование:bolt M10x28

Каталожный номер:GB5783-86

Комплект:8

Примечание:

№ на схеме:28

Наименование:check washer 10

Каталожный номер:GB93-87

Комплект:20

Примечание:

№ на схеме:29

Наименование:union joint

Каталожный номер:402111

Комплект:2

Примечание:

№ на схеме:30

Наименование:washer

Каталожный номер:402106

Комплект:2

Примечание:

№ на схеме:31

Наименование:bolt M8x16

Каталожный номер:GB5783-86

Комплект:8

Примечание:

№ на схеме:32

Наименование:valve cover

Каталожный номер:402228

Комплект:1

Примечание:

№ на схеме:33

Наименование:spring

Каталожный номер:402229

Комплект:1

Примечание:

№ на схеме:34

Наименование:plug screw

Каталожный номер:402223

Комплект:1

Примечание:

№ на схеме:35

Наименование:spacer

Каталожный номер:402232

Комплект:2

Примечание:

№ на схеме:36

Наименование:valve stem

Каталожный номер:402233

Комплект:2

Примечание:

№ на схеме:37

Наименование:backing board

Каталожный номер:402230

Комплект:1

Примечание:

№ на схеме:38

Наименование:spring

Каталожный номер:402231

Комплект:1

Примечание:

№ на схеме:39

Наименование:washer 12

Каталожный номер:GB93-87

Комплект:36

Примечание:

№ на схеме:40

Наименование:bolt M12x45

Каталожный номер:GB5782-86

Комплект:12

Примечание:

№ на схеме:41

Наименование:check washer

Каталожный номер:402235

Комплект:1

Примечание:

№ на схеме:42

Наименование:backing board

Каталожный номер:402234

Комплект:1

Примечание:

№ на схеме:43

Наименование:sunk rivet 8x16

Каталожный номер:GB869-86

Комплект:12

Примечание:

№ на схеме:44

Наименование:first stage turbine casing

Каталожный номер:402206

Комплект:1

Примечание:

№ на схеме:45

Наименование:first stage turbine cover

Каталожный номер:402207

Комплект:1

Примечание:

№ на схеме:46

Наименование:bearing 210 (90X50X20)

Каталожный номер:GB276-86

Комплект:1

Примечание:

№ на схеме:47

Наименование:flexible pin

Каталожный номер:402208

Комплект:9

Примечание:

№ на схеме:48

Наименование:О-ring

Каталожный номер:402236

Комплект:1

Примечание:

№ на схеме:49

Наименование:casing wheel

Каталожный номер:402203

Комплект:1

Примечание:

№ на схеме:50

Наименование:round backing board

Каталожный номер:402210

Комплект:1

Примечание:

№ на схеме:51

Наименование:spacer

Каталожный номер:402201

Комплект:6

Примечание:

№ на схеме:52

Наименование:nut M10X 1

Каталожный номер:GB6171-86

Комплект:12

Примечание:

№ на схеме:53

Наименование:stud

Каталожный номер:402237

Комплект:12

Примечание:

№ на схеме:54

Наименование:flexible board S=1.0

Каталожный номер:402202

Комплект:2

Примечание:

№ на схеме:55

Наименование:bolt M12X30

Каталожный номер:GB5782-86

Комплект:6

Примечание:

№ на схеме:56

Наименование:gasket

Каталожный номер:402211

Комплект:1set

Примечание:
