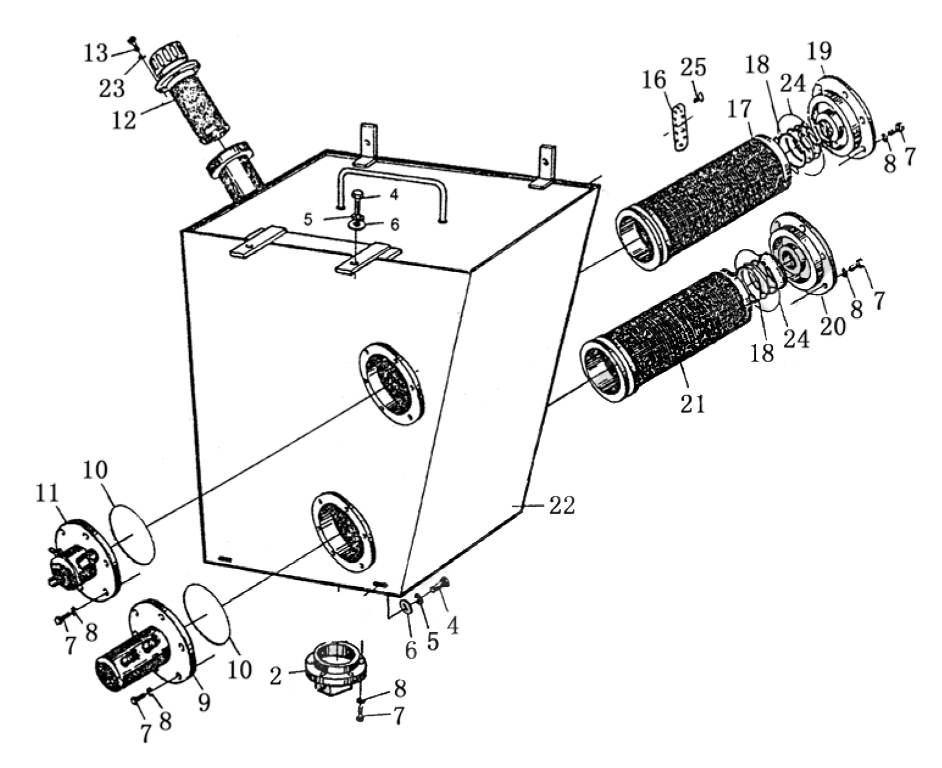

ENGINE OIL TANK ASSEMBLY

← FUEL TANK ASSEMBLY WORKER DEVICE & ASSEMBLY →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:2

Наименование:flange assembly

Каталожный номер:ZL50G2-06204B

Комплект:1

Примечание:

№ на схеме:4

Наименование:bolt M20X40

Каталожный номер:GB5783-86

Комплект:4

Примечание:

№ на схеме:5

Наименование:washer 20

Каталожный номер:GB95-85

Комплект:4

Примечание:

№ на схеме:6

Наименование:washer 20

Каталожный номер:GB93-87

Комплект:4

Примечание:

№ на схеме:7

Наименование:bolt M8X20

Каталожный номер:GB5783-86

Комплект:18

Примечание:

№ на схеме:8

Наименование:washer 8

Каталожный номер:GB93-87

Комплект:18

Примечание:

№ на схеме:9

Наименование:suction connector asy

Каталожный номер:ZL50G2-06021

Комплект:1

Примечание:

№ на схеме:10

Наименование:O-ring 65X3.1

Каталожный номер:GB1235-76

Комплект:2

Примечание:

№ на схеме:11

Наименование:oil return asy

Каталожный номер:ZL50F III-06009A

Комплект:1

Примечание:

№ на схеме:11

Наименование:oil return asy

Каталожный номер:ZL50G2-06022A

Комплект:1

Примечание:

№ на схеме:12

Наименование:oil filler screen

Каталожный номер:QL-32

Комплект:1

Примечание:

№ на схеме:13

Наименование:bolt M6X35

Каталожный номер:GB5781-86

Комплект:4

Примечание:

№ на схеме:16

Наименование:oil mark

Каталожный номер:YWZ-127

Комплект:1

Примечание:

№ на схеме:17

Наименование:return oil screen

Каталожный номер:ZL50G2-06209

Комплект:1

Примечание:

№ на схеме:18

Наименование:spring

Каталожный номер:ZL50G2-06202-2

Комплект:2

Примечание:

№ на схеме:19

Наименование:screen cover 1

Каталожный номер:ZL50G2-06202-1

Комплект:1

Примечание:

№ на схеме:20

Наименование:screen cover 2

Каталожный номер:ZL50G2-06211-1

Комплект:1

Примечание:

№ на схеме:21

Наименование:suction oil screen

Каталожный номер:ZL50G2-06207

Комплект:1

Примечание:

№ на схеме:22

Наименование:engine oil tank

Каталожный номер:ZL50G2-06201

Комплект:1

Примечание:

№ на схеме:23

Наименование:washer 6

Каталожный номер:GB93-87

Комплект:4

Примечание:

№ на схеме:24

Наименование:O-ring 140X3.1

Каталожный номер:GB1235-76

Комплект:2

Примечание:

№ на схеме:25

Наименование:bolt M6X20

Каталожный номер:GB68-85

Комплект:12

Примечание:
