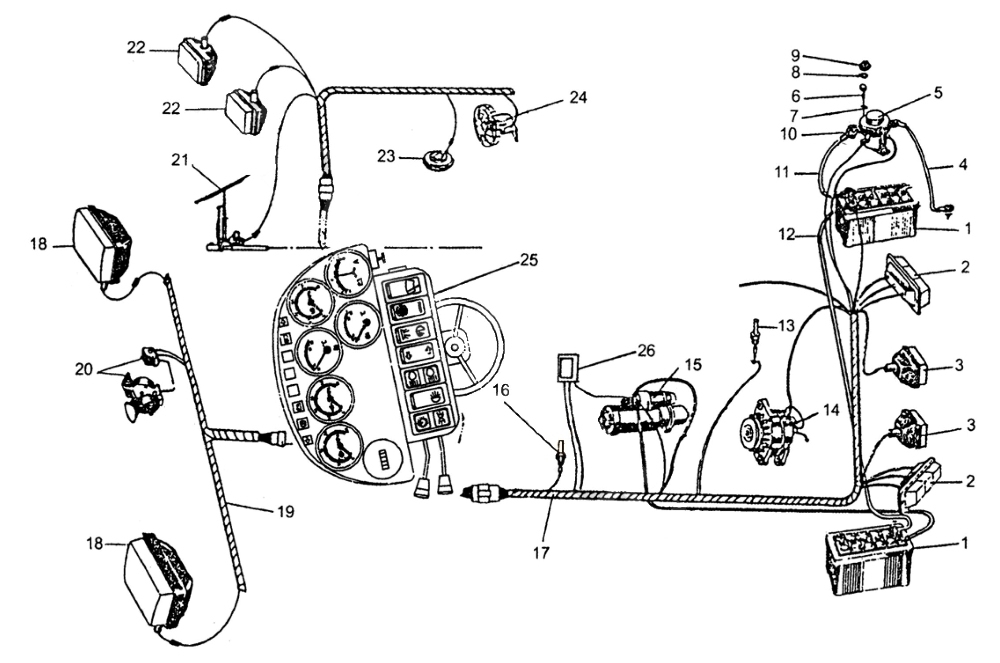

ELECTRIC SYSTEM

← AIR CONDITIONER SYSTEM PILOT CONTROL VALVE ASSEMBLY(SL50W-2) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:accumulator asy

Каталожный номер:N200S

Комплект:2

Примечание:

№ на схеме:2

Наименование:rear combined lamp

Каталожный номер:32B0055

Комплект:2

Примечание:

№ на схеме:3

Наименование:rear lamp 175X110

Каталожный номер:

Комплект:2

Примечание:

№ на схеме:4

Наименование:wire tapping steel

Каталожный номер:ZL50G2-15012

Комплект:1

Примечание:

№ на схеме:5

Наименование:electromagnetic power switch

Каталожный номер:37D52-16010

Комплект:1

Примечание:

№ на схеме:6

Наименование:bolt M10X25

Каталожный номер:GB5781-86

Комплект:12

Примечание:

№ на схеме:7

Наименование:washer 10

Каталожный номер:GB93-87

Комплект:16

Примечание:

№ на схеме:8

Наименование:washer 10

Каталожный номер:GB95-86

Комплект:14

Примечание:

№ на схеме:9

Наименование:nut M10

Каталожный номер:GB6170-86

Комплект:10

Примечание:

№ на схеме:10

Наименование:insulative sleeve

Каталожный номер:ZL50G2-15016

Комплект:2

Примечание:

№ на схеме:11

Наименование:battery wire

Каталожный номер:ZL50G2-15011

Комплект:1

Примечание:

№ на схеме:12

Наименование:battery wire

Каталожный номер:ZL50G2-15010

Комплект:1

Примечание:

№ на схеме:13

Наименование:sensor for coolant temperature

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:14

Наименование:generator asy

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:15

Наименование:stator asy

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:16

Наименование:sensor for oil level of transmission

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:17

Наименование:rear wire batch

Каталожный номер:ZL50G2-15004

Комплект:1

Примечание:

№ на схеме:18

Наименование:HG front combined lamp

Каталожный номер:

Комплект:2

Примечание:

№ на схеме:19

Наименование:front wire batch

Каталожный номер:ZL50G2-15006

Комплект:1

Примечание:

№ на схеме:20

Наименование:horn

Каталожный номер:DL52B

Комплект:1

Примечание:

№ на схеме:21

Наименование:scraper 24V

Каталожный номер:ZD2530

Комплект:1

Примечание:

№ на схеме:22

Наименование:HG CAT working lamp

Каталожный номер:

Комплект:2

Примечание:

№ на схеме:23

Наименование:ceiling lamp 24V

Каталожный номер:Z-216

Комплект:1

Примечание:

№ на схеме:24

Наименование:fan 10' 24V

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:25

Наименование:dashboard

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:26

Наименование:start relay 24V

Каталожный номер:JN3A

Комплект:1

Примечание:
