CAB ASSEMBLY

CAB ASSEMBLY

← COUNTER WEIGHT ASSEMBLY FLOOR ASSEMBLY (PILOT) (SL50W-2) →

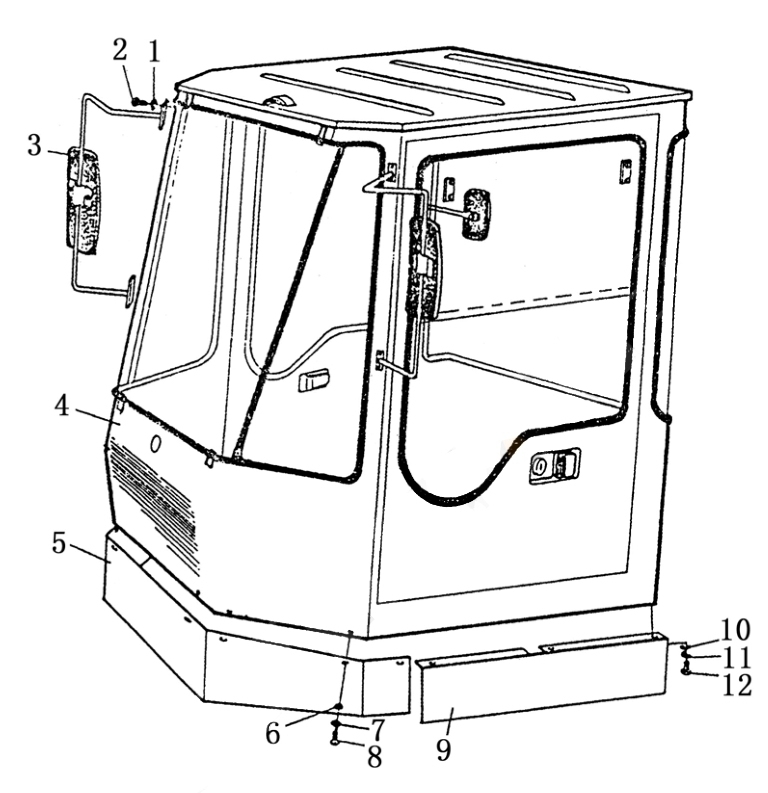

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:washer 10
Каталожный номер:GB93-87
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:bolt M10X20
Каталожный номер:GB5783-86
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:reverse mirror module
Каталожный номер:
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:cab
Каталожный номер:ZL50G2-14000
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:apron
Каталожный номер:ZL50G2-13204
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:washer 6
Каталожный номер:GB95-85
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:washer 6
Каталожный номер:GB93-87
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:bolt M6X12
Каталожный номер:GB67-85
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:apron
Каталожный номер:ZL50G2-13207
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:washer 8
Каталожный номер:GB95-85
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:washer 8
Каталожный номер:GB93-87
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:bolt M8X10
Каталожный номер:GB5781-86
Комплект:4
Примечание:
