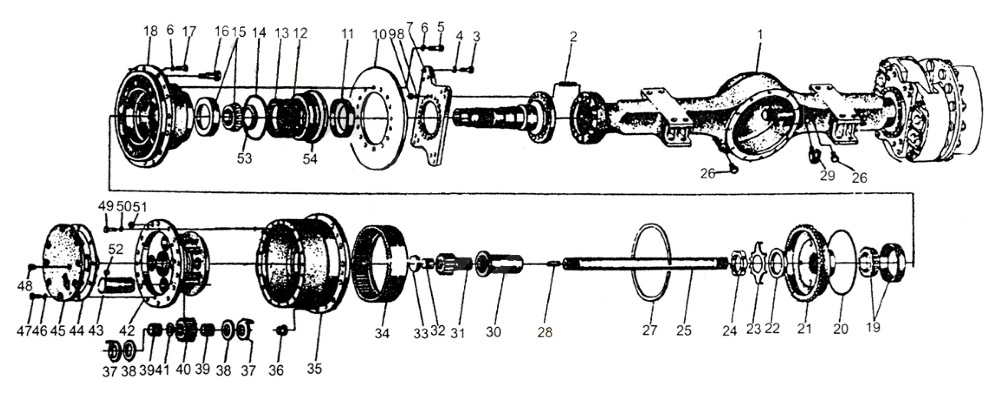

AXLE ASSEMBLY

← SPEED-CHANG CONTROL VALVE MAIN REDUCER & DIFFERENTIAL →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:axle case

Каталожный номер:ZL60D.24-1

Комплект:1

Примечание:

№ на схеме:2

Наименование:connect bolt of case and brake pliers

Каталожный номер:ZL60D.24.1-33

Комплект:32

Примечание:

№ на схеме:3

Наименование:bolt M20X55

Каталожный номер:GB5783-86

Комплект:24

Примечание:

№ на схеме:4

Наименование:washer 20

Каталожный номер:GB93-87

Комплект:24

Примечание:

№ на схеме:5

Наименование:bolt M16X45

Каталожный номер:GB5783-86

Комплект:32

Примечание:

№ на схеме:6

Наименование:washer 16

Каталожный номер:GB93-87

Комплект:32

Примечание:

№ на схеме:7

Наименование:support for brake pliers

Каталожный номер:ZL60D.24.1-1

Комплект:2

Примечание:

№ на схеме:8

Наименование:washer 20-300HV

Каталожный номер:GB971-85

Комплект:32

Примечание:

№ на схеме:9

Наименование:nut M20 X 2

Каталожный номер:GB6171-86

Комплект:32

Примечание:

№ на схеме:10

Наименование:brake disc

Каталожный номер:ZL60D.24.1-28

Комплект:2

Примечание:

№ на схеме:11

Наименование:dust ring

Каталожный номер:ZL60D.24.1-29

Комплект:2

Примечание:

№ на схеме:12

Наименование:oil seal PD140X170X16

Каталожный номер:HG4692-67

Комплект:2

Примечание:

№ на схеме:13

Наименование:oil seal SD140X170X16

Каталожный номер:HG4-692-67

Комплект:2

Примечание:

№ на схеме:14

Наименование:О-ring 175X5.3

Каталожный номер:GB3452.1-82

Комплект:2

Примечание:

№ на схеме:15

Наименование:bearing 2007124E

Каталожный номер:GB297-84

Комплект:2

Примечание:

№ на схеме:16

Наименование:nut M22X1.5

Каталожный номер:GB6171-86

Комплект:24

Примечание:

№ на схеме:17

Наименование:rim bolt

Каталожный номер:ZL60D.24-2

Комплект:24

Примечание:

№ на схеме:18

Наименование:hub

Каталожный номер:ZL60D.24.1-27

Комплект:2

Примечание:

№ на схеме:19

Наименование:bearing 2007128E

Каталожный номер:GB297-84

Комплект:2

Примечание:

№ на схеме:20

Наименование:О-ring 387X7

Каталожный номер:GB3452.1-82

Комплект:2

Примечание:

№ на схеме:21

Наименование:gear ring carrier

Каталожный номер:ZL60D.24.1-19

Комплект:2

Примечание:

№ на схеме:22

Наименование:taper sleeve

Каталожный номер:ZL60D.24.1-10

Комплект:2

Примечание:

№ на схеме:23

Наименование:thrust ring

Каталожный номер:ZL60D.24.1-20

Комплект:2

Примечание:

№ на схеме:24

Наименование:lock nut

Каталожный номер:ZL60D.24.1-11

Комплект:2

Примечание:

№ на схеме:25

Наименование:axle shaft

Каталожный номер:ZL60D.24.1-25

Комплект:2

Примечание:

№ на схеме:26

Наименование:thread plug

Каталожный номер:ZL60D.24-6

Комплект:2

Примечание:

№ на схеме:27

Наименование:snap ring

Каталожный номер:ZL60D.24.1-23

Комплект:2

Примечание:

№ на схеме:28

Наименование:screw M20X2X50

Каталожный номер:60D.24.1-13

Комплект:2

Примечание:

№ на схеме:29

Наименование:breather assembly

Каталожный номер:ZL60D.24.5

Комплект:1

Примечание:

№ на схеме:30

Наименование:joint sleeve

Каталожный номер:ZL60D.24.1-12

Комплект:2

Примечание:

№ на схеме:31

Наименование:sun gear

Каталожный номер:ZL60D.24.1-16

Комплект:2

Примечание:

№ на схеме:32

Наименование:adjusting stanchion

Каталожный номер:ZL60D-24.1-15

Комплект:2

Примечание:

№ на схеме:33

Наименование:spacer

Каталожный номер:ZL60D 24.1-14

Комплект:2

Примечание:

№ на схеме:34

Наименование:gear ring

Каталожный номер:ZL60D.24.1-3

Комплект:2

Примечание:

№ на схеме:35

Наименование:mid-segment

Каталожный номер:ZL60D.24.1-1

Комплект:2

Примечание:

№ на схеме:36

Наименование:rim nut group

Каталожный номер:ZL60D.24.2

Комплект:24

Примечание:

№ на схеме:37

Наименование:planet gear spacer

Каталожный номер:ZL60D.24.1-17

Комплект:16

Примечание:

№ на схеме:38

Наименование:mid-gasket for planet gear

Каталожный номер:ZL60D.24.1-18

Комплект:16

Примечание:

№ на схеме:39

Наименование:needle

Каталожный номер:ZL60D.24.1-9

Комплект:464

Примечание:

№ на схеме:40

Наименование:planet gear

Каталожный номер:ZL60D.24.1-4

Комплект:8

Примечание:

№ на схеме:41

Наименование:isolating sleeve

Каталожный номер:ZL60D.24.1-8

Комплект:8

Примечание:

№ на схеме:42

Наименование:planet carrier

Каталожный номер:ZL60D.24.1-2

Комплект:2

Примечание:

№ на схеме:43

Наименование:planet shaft

Каталожный номер:ZL60D.24.1-7

Комплект:8

Примечание:

№ на схеме:44

Наименование:seal gasket

Каталожный номер:ZL60D.24.1-5

Комплект:2

Примечание:

№ на схеме:45

Наименование:end cover

Каталожный номер:ZL60D.24.1-6

Комплект:2

Примечание:

№ на схеме:46

Наименование:washer 14

Каталожный номер:GB93-87

Комплект:16

Примечание:

№ на схеме:47

Наименование:bolt M14X1.5X30

Каталожный номер:GB5786-86

Комплект:16

Примечание:

№ на схеме:48

Наименование:plug ВZG3/4'

Каталожный номер:JB/ZQ3874-86

Комплект:2

Примечание:

№ на схеме:49

Наименование:bolt

Каталожный номер:ZL60D.24.1-21

Комплект:32

Примечание:

№ на схеме:50

Наименование:washer 16-200HV

Каталожный номер:GB848-85

Комплект:32

Примечание:

№ на схеме:51

Наименование:thread plug BZG1/2'

Каталожный номер:JB/ZQ3874-86

Комплект:2

Примечание:

№ на схеме:52

Наименование:steel ball 3/8'

Каталожный номер:GB308-89

Комплект:8

Примечание:

№ на схеме:53

Наименование:washer

Каталожный номер:ZL60D.24.1-24

Комплект:2

Примечание:

№ на схеме:54

Наименование:seal retainer

Каталожный номер:ZL60D.24.1-26

Комплект:2

Примечание:
