TRACK FRAME L.H.

TRACK FRAME L.H.

← CONCENTRATE LUBRICATING AND AUTO TENSIONER 3 TRACK FRAME R.H. →

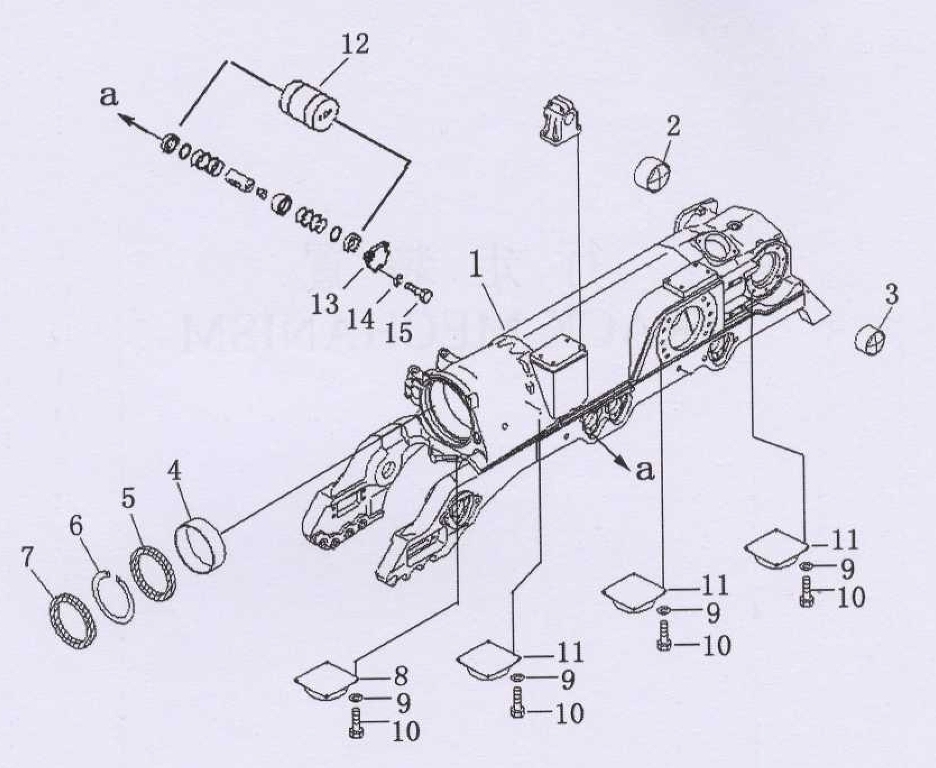

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:track frame L.H.
Каталожный номер:31Y-40-01000
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:bushing
Каталожный номер:31Y-40-12000
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:bushing
Каталожный номер:31Y-40-11000
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:bushing
Каталожный номер:31Y-40-00016
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:seal, dust
Каталожный номер:31Y-40-00017
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:ring, snap
Каталожный номер:31Y-40-00018
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:dust
Каталожный номер:31Y-40-00019
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:pad
Каталожный номер:31Y-40-14000
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:washer
Каталожный номер:01642-21216
Комплект:16
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:bolt
Каталожный номер:01010-51230
Комплект:16
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:pad
Каталожный номер:31Y-40-13000
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:pin ass'y
Каталожный номер:31Y-40-20000
Комплект:14
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:cover
Каталожный номер:З1Y-40-00015
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:washer
Каталожный номер:01643-31645
Комплект:24
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:bolt
Каталожный номер:01010-51635
Комплект:24
Примечание:
