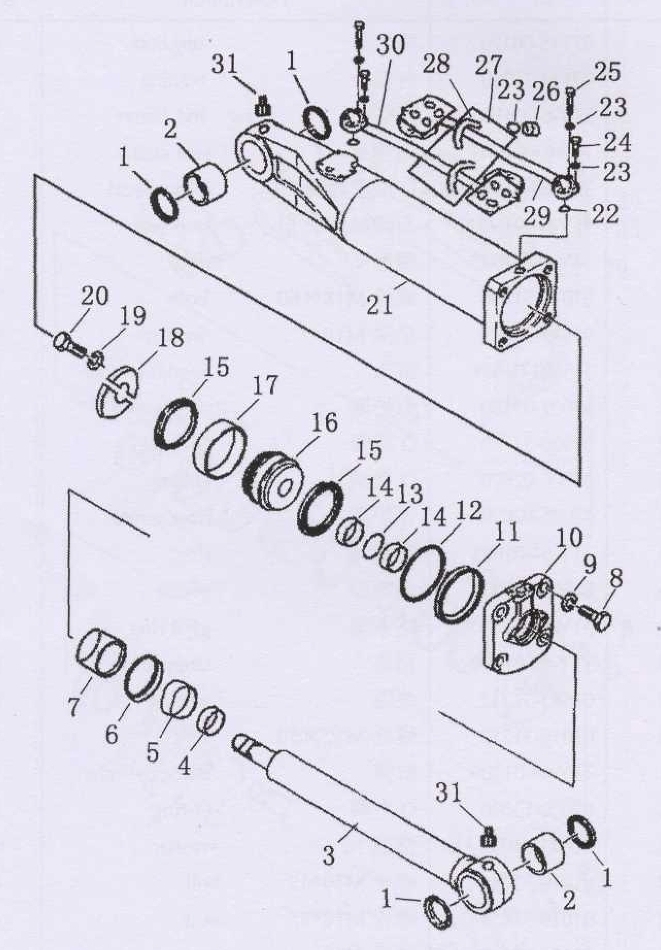

TILT CYLINDER (LEFT)

← LIFT CYLINDER (LEFT) TILT CYLINDER (RIGHT) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:ring dust

Каталожный номер:07145-10120

Комплект:4

Примечание:

№ на схеме:2

Наименование:bushing

Каталожный номер:07144-11210

Комплект:2

Примечание:

№ на схеме:3

Наименование:rod, piston

Каталожный номер:31Y-64-03100

Комплект:1

Примечание:

№ на схеме:4

Наименование:seal dust

Каталожный номер:31Y-64-03006

Комплект:1

Примечание:

№ на схеме:5

Наименование:U-type seal

Каталожный номер:31Y-64-03005

Комплект:1

Примечание:

№ на схеме:6

Наименование:step seal

Каталожный номер:31Y-64-03500

Комплект:1

Примечание:

№ на схеме:7

Наименование:ring

Каталожный номер:31Y-64-03004

Комплект:1

Примечание:

№ на схеме:8

Наименование:bolt М18Х60

Каталожный номер:01010-81860

Комплект:12

Примечание:

№ на схеме:9

Наименование:washer М18

Каталожный номер:01643-31845

Комплект:12

Примечание:

№ на схеме:10

Наименование:head cylinder

Каталожный номер:31Y-64-03001

Комплект:1

Примечание:

№ на схеме:11

Наименование:ring guard

Каталожный номер:07001-05180

Комплект:1

Примечание:

№ на схеме:12

Наименование:O-ring

Каталожный номер:07000-55180

Комплект:1

Примечание:

№ на схеме:13

Наименование:O-ring

Каталожный номер:07000-12070

Комплект:1

Примечание:

№ на схеме:14

Наименование:ring, guard

Каталожный номер:07001-02070

Комплект:2

Примечание:

№ на схеме:15

Наименование:ring

Каталожный номер:31Y-64-01002

Комплект:2

Примечание:

№ на схеме:16

Наименование:piston

Каталожный номер:31Y-64-01002

Комплект:1

Примечание:

№ на схеме:17

Наименование:glyd ring

Каталожный номер:31Y-64-01500

Комплект:1

Примечание:

№ на схеме:18

Наименование:stopper blocks

Каталожный номер:31Y-63-01006

Комплект:2

Примечание:

№ на схеме:19

Наименование:washer

Каталожный номер:01643-31232

Комплект:6

Примечание:

№ на схеме:20

Наименование:bolt М12Х40

Каталожный номер:01010-31240

Комплект:6

Примечание:

№ на схеме:21

Наименование:body, cylinder

Каталожный номер:31Y-64-03200

Комплект:1

Примечание:

№ на схеме:22

Наименование:O-ring

Каталожный номер:07000-13030

Комплект:2

Примечание:

№ на схеме:23

Наименование:washer 10

Каталожный номер:01643-31032

Комплект:12

Примечание:

№ на схеме:24

Наименование:bolt M10*45

Каталожный номер:01010-31045

Комплект:4

Примечание:

№ на схеме:25

Наименование:bolt M10*55

Каталожный номер:01010-31055

Комплект:4

Примечание:

№ на схеме:26

Наименование:nut М10

Каталожный номер:01579-01009

Комплект:4

Примечание:

№ на схеме:27

Наименование:plate

Каталожный номер:31Y-64-01006

Комплект:1

Примечание:

№ на схеме:28

Наименование:U-type clip

Каталожный номер:07283-22738

Комплект:2

Примечание:

№ на схеме:29

Наименование:pipe

Каталожный номер:31Y-64-03300

Комплект:1

Примечание:

№ на схеме:30

Наименование:pipe

Каталожный номер:31Y-64-03400

Комплект:1

Примечание:

№ на схеме:31

Наименование:fitting grease М8Х1

Каталожный номер:07020-00816

Комплект:2

Примечание:
