RIPPER PIPING 1

RIPPER PIPING 1

← PILOT CONTROL PIPING ASS ’ Y RIPPER PIPING 2 →

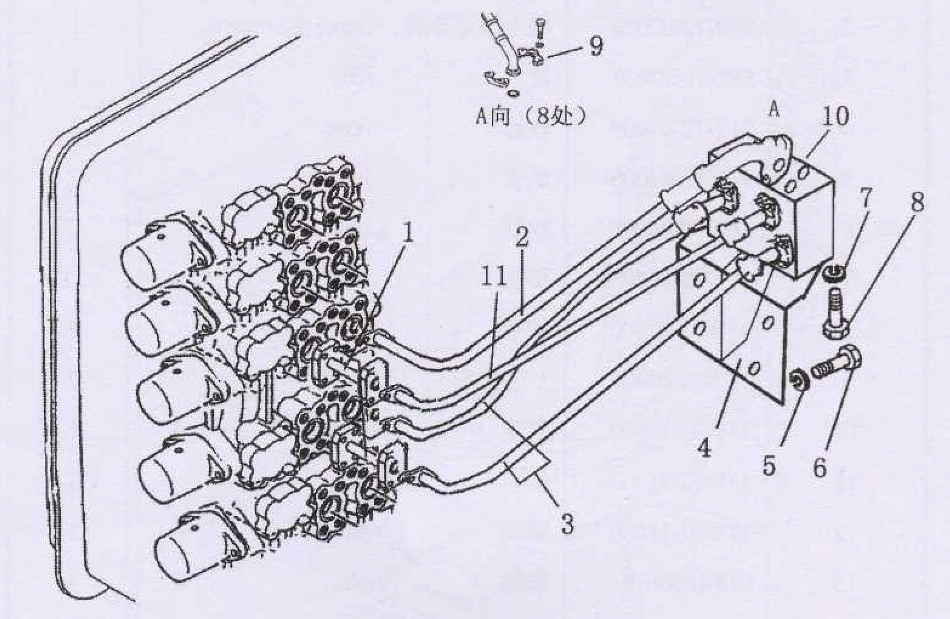

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:pipe
Каталожный номер:31Y-61-27000
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:hose
Каталожный номер:31Y-64-05000
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:hose
Каталожный номер:31Y-64-10000
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:bracket
Каталожный номер:31Y-64-09000
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:washer 20
Каталожный номер:01643-32060
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:bolt M20X50
Каталожный номер:01010-52050
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:washer 20
Каталожный номер:01643-51445
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:bolt M14X40
Каталожный номер:01010-31440
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:flange ass’y
Каталожный номер:31Y-61-07000
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:split oil blocks
Каталожный номер:31Y-64-00001
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:hose
Каталожный номер:31Y-64-06000
Комплект:1
Примечание:
