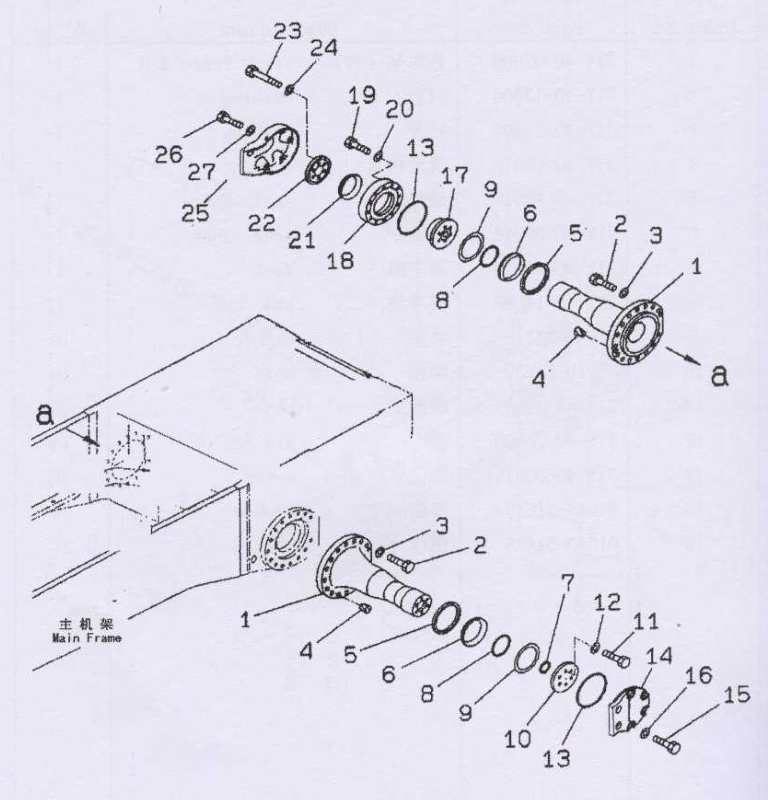

PIVOT SHAFT

← TRACK FRAME R.H. RECOLL SPRING →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:pivot shaft

Каталожный номер:31Y-40-00007

Комплект:2

Примечание:

№ на схеме:2

Наименование:bolt

Каталожный номер:01010-62790

Комплект:28

Примечание:

№ на схеме:3

Наименование:washer

Каталожный номер:01643-32780

Комплект:28

Примечание:

№ на схеме:4

Наименование:plug

Каталожный номер:07049-22734

Комплект:4

Примечание:

№ на схеме:5

Наименование:ring, snap

Каталожный номер:31Y-40-00006

Комплект:2

Примечание:

№ на схеме:6

Наименование:gasket

Каталожный номер:31Y-40-00005

Комплект:2

Примечание:

№ на схеме:7

Наименование:0-ring

Каталожный номер:07000-12080

Комплект:1

Примечание:

№ на схеме:8

Наименование:0-ring

Каталожный номер:07000-12145

Комплект:2

Примечание:

№ на схеме:9

Наименование:gasket

Каталожный номер:31Y-40-00004

Комплект:2

Примечание:

№ на схеме:10

Наименование:seat

Каталожный номер:31Y-40-00003

Комплект:1

Примечание:

№ на схеме:11

Наименование:bolt

Каталожный номер:01010-61650

Комплект:6

Примечание:

№ на схеме:12

Наименование:washer

Каталожный номер:01643-31645

Комплект:6

Примечание:

№ на схеме:13

Наименование:0-ring

Каталожный номер:07000-15210

Комплект:2

Примечание:

№ на схеме:14

Наименование:cover

Каталожный номер:31Y-40-00002

Комплект:1

Примечание:

№ на схеме:15

Наименование:bolt

Каталожный номер:01010-61645

Комплект:6

Примечание:

№ на схеме:16

Наименование:washer

Каталожный номер:01643-31645

Комплект:6

Примечание:

№ на схеме:17

Наименование:seat

Каталожный номер:31Y-40-00008

Комплект:1

Примечание:

№ на схеме:18

Наименование:seat

Каталожный номер:22Y-40-00008

Комплект:1

Примечание:

№ на схеме:19

Наименование:bolt

Каталожный номер:01010-61680

Комплект:6

Примечание:

№ на схеме:20

Наименование:washer

Каталожный номер:01643-31645

Комплект:6

Примечание:

№ на схеме:21

Наименование:gasket

Каталожный номер:22Y-40-00007

Комплект:1

Примечание:

№ на схеме:22

Наименование:cover

Каталожный номер:31Y-40-00011

Комплект:1

Примечание:

№ на схеме:23

Наименование:bolt

Каталожный номер:01011-61610

Комплект:6

Примечание:

№ на схеме:24

Наименование:washer

Каталожный номер:01643-31645

Комплект:6

Примечание:

№ на схеме:25

Наименование:cover

Каталожный номер:31Y-40-00012

Комплект:1

Примечание:

№ на схеме:26

Наименование:bolt

Каталожный номер:01010-61650

Комплект:5

Примечание:

№ на схеме:27

Наименование:washer

Каталожный номер:01643-31645

Комплект:5

Примечание:
